超小型アンプ内蔵型光電センサ
PR-M/F シリーズ
本体
| 種類 | 形状 | 接続方式 | 型式 | 検出距離 | ケーブル長さ | 出力 | 価格（￥） |
|---|---|---|---|---|---|---|---|
| 透過型 |  ミニスリムタイプ |
ケーブル引出し タイプ |
PR-M51N1 |  |
1m | NPN | 15,100 |
| PR-M51N3 | 3m | NPN | |||||
| PR-M51P3 | PNP | 15,100 | |||||
| M8コネクタ タイプ※1 |
PR-M51CN | 120ｍｍ※2 | NPN | 16,200 | |||
| PR-M51CP | PNP | ||||||
 フラットタイプ |
ケーブル引出しタイプ | PR-F51N1 |  |
1m | NPN | 15,100 | |
| PR-F51N3 | 3m | NPN | |||||
| PR-F51P3 | PNP | 15,100 | |||||
| M8コネクタ タイプ※1 |
PR-F51CN | 120ｍｍ※2 | NPN | 16,200 | |||
| PR-F51CP | PNP | ||||||
| BGS 反射型 |
 ミニスリムタイプ |
ケーブル引出しタイプ | PR-MB15N1 |  |
1m | NPN | 13,900 |
| PR-MB15N3 | 3m | NPN | |||||
| PR-MB15P3 | PNP | 13,900 | |||||
| M8コネクタ タイプ※1 |
PR-MB15CN | 120ｍｍ※2 | NPN | 15,100 | |||
| PR-MB15CP | PNP | ||||||
| ケーブル引出しタイプ | PR-MB30N1 |  |
1m | NPN | 13,900 | ||
| PR-MB30N3 | 3m | NPN | |||||
| PR-MB30P3 | PNP | 13,900 | |||||
| M8コネクタ タイプ※1 |
PR-MB30CN | 120mm※2 | NPN | 15,100 | |||
| PR-MB30CP | PNP | ||||||
 フラットタイプ |
ケーブル引出しタイプ | PR-FB15N1 |  |
1m | NPN | 13,900 | |
| PR-FB15N3 | 3m | NPN | |||||
| PR-FB15P3 | PNP | 13,900 | |||||
| M8コネクタ タイプ※1 |
PR-FB15CN | 120ｍｍ※2 | NPN | 15,100 | |||
| PR-FB15CP | PNP | ||||||
| ケーブル引出しタイプ | PR-FB30N1 |  |
1m | NPN | 13,900 | ||
| PR-FB30N3 | 3m | NPN | |||||
| PR-FB30P3 | PNP | 13,900 | |||||
| M8コネクタ タイプ※1 |
PR-FB30CN | 120mm※2 | NPN | 15,100 | |||
| PR-FB30CP | PNP |
- ※1ケーブル別売
- ※2本体−コネクタまでの長さ
コネクタケーブル（M8）
| 仕様 | 形状 | 型式 | 長さ | 材質 | 質量 | 価格（￥） |
|---|---|---|---|---|---|---|
| 標準 | ストレート M8／4ピン |
OP-73864 | 2m | 【ケーブル】 PVC（塩化ビニル） 【コネクタ】 真鍮ニッケルメッキ |
約55g | 2,500 |
| OP-73865 | 10m | 約220g | 4,000 | |||
L字 M8／4ピン |
OP-85497 | 2m | 約55g | 2,500 |
取付金具（1個入り）
| 種類 | 型式 | 材質／質量 | 価格（￥） | |
|---|---|---|---|---|
 |
フラット標準金具 （M3ネジ×2付属） |
PR-B01 | SUS316L 約8g |
330 |
 |
フラット背面金具 （M3ネジ×2付属） |
PR-B02 | SUS316L 約10g |
|
 |
ミニスリム標準金具 （M3ネジ×2、板ナット付属） |
PR-B03 | SUS316L 約8g |
|
 |
ミニスリム背面金具 （M3ネジ×2、板ナット付属） |
PR-B04 | SUS316L 約10g |
|
 |
ミニスリム側面金具 （M3ネジ×2、板ナット付属） |
PR-B05 | ||
アクセサリ
| 種類 | 型式 | 材質／質量 | 価格（￥） | |
|---|---|---|---|---|
 |
板ナット（フラット用）2個入り （M3ネジ×4付属） |
OP-87667 | SUS316L 約1g |
170 |
 |
板ナット（ミニスリム用）2個入り （M3ネジ×4付属） |
OP-87668 | SUS316L 約2g |
|
 |
スペーサー（フラット用）2組入り （M3ネジ×4付属） |
OP-87669 | SUS 303 約1g |
330 |
 |
スリットφ0.5（フラット用）1個入り 検出距離:30mm※ |
OP-87670 | SUS304 約1g |
220 |
 |
スリット0.5×3（フラット用）1個入り 検出距離:120mm※ |
OP-87671 | ||
 |
スリットφ0.5（ミニスリム用）1個入り 検出距離:30mm※ |
OP-87672 | ||
 |
スリット0.5×3（ミニスリム用）1個入り 検出距離:180mm※ |
OP-87673 | ||
- ※透過型専用。検出距離は投光・受光側両方に装着した場合

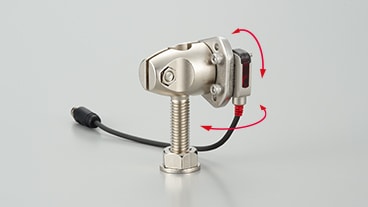

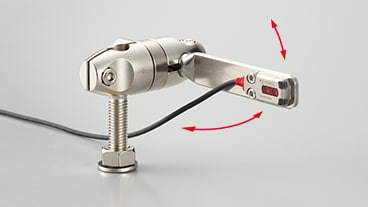

取付金具（アジャスタブルブラケット）
| 種類 | 型式 | 材質／質量 | 価格（￥） | ||
|---|---|---|---|---|---|
 |
アジャスタブル ブラケット (M3ネジ×2付属) |
OP-87404 | 亜鉛ニッケルメッキ、他 約95g |
880 | |
 |
アジャスタブル ブラケット 固定ネジ |
ネジ長さ 45mm |
OP-87406 | 鉄ニッケルメッキ 約70g |
220 |
| ネジ長さ 65mm |
OP-87407 | 鉄ニッケルメッキ 約80g |
280 | ||
 |
アジャスタブル中継金具 | OP-87664 | 亜鉛ニッケルメッキ、他 約190g |
1,800 | |
 アジャスタブルブラケット取付具 (M3ネジ×4、ミニスリム/ フラット用板ナット×1付属) |
200mm | OP-87665 | SUS304 約77g |
970 | |
| 130mm | OP-87666 | SUS304 約50g |
860 | ||
