同軸落射照明 レンズと同軸上で照射する同軸落射照明
CA-DX
同軸落射照明の照明テクニック
ハーフミラーを介してレンズと同軸上から照射する同軸落射照明。光沢面の正反射光を入光し、刻印、傷や端面エッジでの拡散光を逃がすことで、検出対象と背景のコントラストを明確にし、判別します。ワークと照明との距離が離れるほど、より正反射成分のみをカメラに入光させることができます。

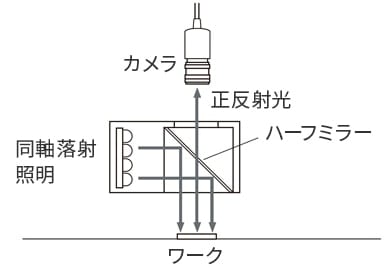

照射イメージ
同軸落射照明の活用事例
プレス部品

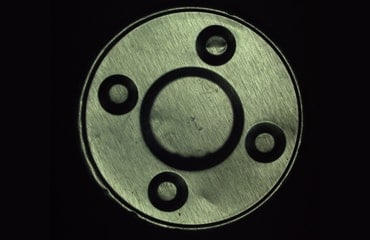

単純な反射光では

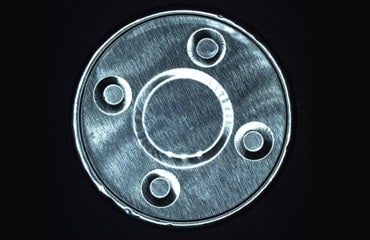

同軸落射照明なら
ネジの頭

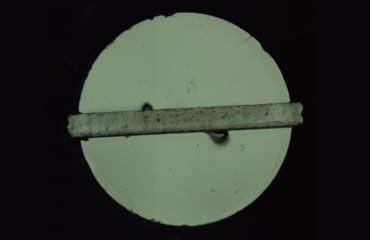

単純な反射光では

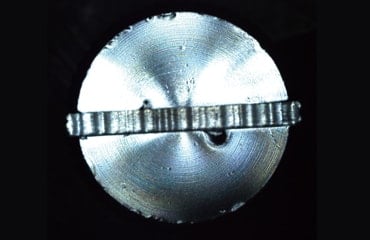

同軸落射照明なら
金属加工部品

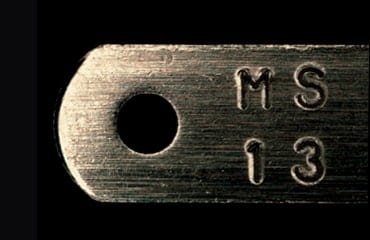

単純な反射光では

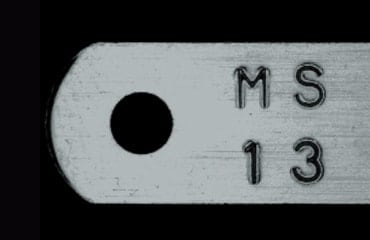

同軸落射照明なら
ガラス部品

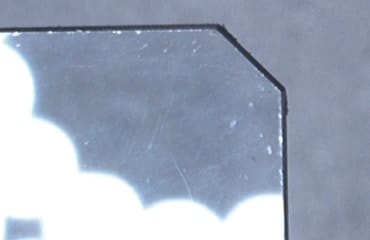

単純な反射光では

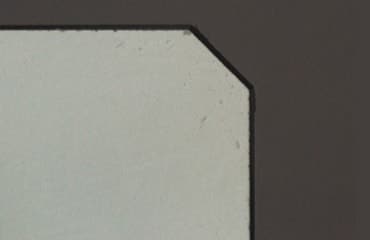

同軸落射照明なら
