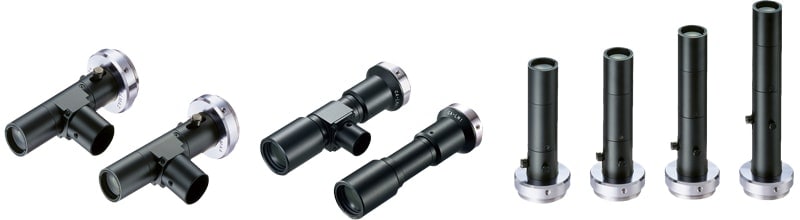

テレセントリックマクロレンズVGAカメラに最適なテレセントリックマクロレンズ
CA-LM
VGAカメラに最適な小型、軽量のテレセントリックレンズです。
テレセントリックレンズの効果
カメラ、ワーク間が変動した時
テレセントリックレンズ
距離が変動しても対象物サイズは変化しません。
通常のCCTVレンズ
距離の変動により対象物が小さくなってしまいます。
同軸タイプ、LED照明取付具を用意
LEDスポット照明、などの光をレンズの同軸上から照射できる同軸タイプに加え、専用取付具によってレンズ先端にLED照明を装着できます。
同軸タイプの照明接合部
LED照明専用取付具 OP-42325：CA-DR□3,CA-DR□4Fに対応
CA-LM1/LMA1は非対応
測定誤差の少ないテレセントリック方式
コンパクトサイズと高性能をバランス良く実現する、物体側テレセントリック方式を採用。この方式は小径レンズながら、ワーク側の主光線がレンズ光軸に対して平行なため、ワークの上下動やピントズレがあっても撮像サイズの変動が少なく、測定誤差がほとんど発生しません。

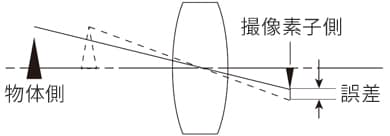

通常のレンズ
物体側テレセントリックレンズ
倍率調整が可能なバリフォーカルタイプ
固定倍率でありながら、カメラとのバックフォーカス誤差や、ワークの撮像サイズを微調整できるバリフォーカルレバーを装備しています。
