KV-7000 シリーズ

EtherNet/IP™

EtherNet/IP™対応通信ユニット

REALTIMELogicController

外形寸法図/仕様

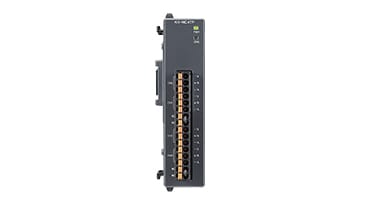

ヨーロピアン端子台タイプI/Oユニット

ヨーロピアン端子台タイプI/Oユニット

型式 入力点数 出力点数 ハード(入力) ハード(出力)
KV-NC16EXE 16点 - 5V/24V切換可能、
入力時定数4段切換
-
KV-NC8ER - リレー8点 - -
KV-NC16ETE - トランジスタ(シンク)
16点
- 過電流保護機能あり
KV-NC16ETPE - トランジスタ(ソース)
16点
- 過電流保護機能あり

ページの先頭へ

ネジ端子台タイプI/Oユニット

ネジ端子台タイプI/Oユニット

型式 入力点数 出力点数 ハード(入力) ハード(出力)
KV-N8EX 8点 - 5V/24V切換可能、
入力時定数4段切換
-
KV-N16EX 16点 - 5V/24V切換可能、
入力時定数4段切換
-
KV-N8ER - リレー8点 - -
KV-N8ET - トランジスタ(シンク)
8点
- 過電流保護機能あり
KV-N8ETP - トランジスタ(ソース)
8点
- 過電流保護機能あり
KV-N16ER - リレー16点 - -
KV-N16ET - トランジスタ(シンク)
16点
- 過電流保護機能あり
KV-N16ETP - トランジスタ(ソース)
16点
- 過電流保護機能あり
KV-N8EXR 8点 リレー8点 5V/24V切換可能、
入力時定数4段切換
-
KV-N8EXT 8点 トランジスタ(シンク)
8点
5V/24V切換可能、
入力時定数4段切換
過電流保護機能あり

ページの先頭へ

MILコネクタタイプI/Oユニット

MILコネクタタイプI/Oユニット

型式 入力点数 出力点数 ハード(入力) ハード(出力)
KV-NC16EX 16点 - 5V/24V切換可能、
入力時定数4段切換
-
KV-NC32EX 32点 - 5V/24V切換可能、
入力時定数4段切換
-
KV-NC16ET - トランジスタ(シンク)
16点
- 過電流保護機能あり
KV-NC16ETP - トランジスタ(ソース)
16点
- 過電流保護機能あり
KV-NC32ET - トランジスタ(シンク)
32点
- 過電流保護機能あり
KV-NC32ETP - トランジスタ(ソース)
32点
- 過電流保護機能あり
KV-NC16EXT 16点 トランジスタ(シンク)
16点
5V/24V切換可能、
入力時定数4段切換
過電流保護機能あり
KV-NC32EXT 32点 トランジスタ(シンク)
32点
24V、入力時定数
4段切換
過電流保護機能あり

ページの先頭へ

ヨーロピアン端子台/ネジ端子台タイプアナログユニット

ヨーロピアン端子台/ネジ端子台タイプアナログユニット

型式 入力点数 出力点数 ハード
KV-NC4AD 4ch - 0~5V、1~5V、0~10V、±10V、0~20mA、
4~20mA
KV-NC2DA - 2ch 0~5V、1~5V、0~10V、±10V、0~20mA、
4~20mA
KV-N3AM 2ch 1ch 0~5V、1~5V、0~10V、±10V、0~20mA、
4~20mA

ページの先頭へ

ヨーロピアン端子台タイプ温度入力ユニット

ヨーロピアン端子台タイプ温度入力ユニット

型式 入力点数 ハード
KV-NC4TP 4ch 熱電対、白金測温抵抗体

ページの先頭へ

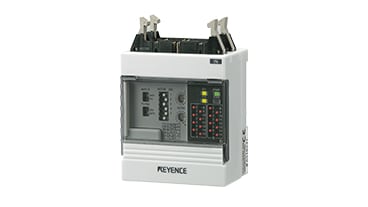

接続変換ユニット

接続変換ユニット

型式 ハード
KV-NC1 ネジ端子台ユニット使用時に必要

KV-NC1

[接続例]
接続変換ユニットで、ネジ端子台タイプの拡張ユニットを接続できます。

ページの先頭へ

CC-Link

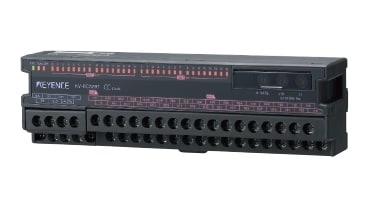

ネジ端子台タイプI/Oユニット

ネジ端子台タイプI/Oユニット

型式 入力点数 出力点数 ハード(入力) ハード(出力)
KV-RC16BX 16点 - 5V/24V切換可能、
入力時定数3段切換
-
KV-RC32BX 32点 - 5V/24V切換可能、
入力時定数3段切換
-
KV-RC16BR - リレー16点 - -
KV-RC16BT - トランジスタ(シンク)
16点
- -
KV-RC8BXR 8点 リレー8点 5V/24V切換可能、
入力時定数3段切換
-
KV-RC8BXT 8点 トランジスタ(シンク)
8点
12V/24V切換可能、
入力時定数3段切換
-
KV-RC16BXT 16点 トランジスタ(シンク)
16点
12V/24V切換可能、
入力時定数3段切換
-

ページの先頭へ

ネジ端子台タイプアナログユニット

ネジ端子台タイプアナログユニット

型式 入力点数 出力点数 ハード
KV-RC4AD 4ch - 0~5V、1~5V、±5V、0~10V、±10V、0~20mA、4~20mA
KV-RC4DA - 4ch 0~5V、1~5V、0~10V、±10V、0~20mA、4~20mA

ページの先頭へ

KL-LINK

ネジ端子台タイプI/Oユニット

ネジ端子台タイプI/Oユニット

型式 入力点数 出力点数 ハード(入力) ハード(出力)
KL-8BLX 8点 - 5V/24V切換可能、
入力時定数4段切換
-
KL-16BX 16点 - 5V/24V切換可能、
入力時定数4段切換
-
KL-8BLR - リレー8点 - -
KL-8BLT - トランジスタ(シンク)
8点
- -
KL-16BR - リレー16点 - -
KL-16BT - トランジスタ(シンク)
16点
- -
KL-8BXR 8点 リレー8点 5V/24V切換可能、
入力時定数4段切換
-
KL-8BXT 8点 トランジスタ(シンク)
8点
5V/24V切換可能、
入力時定数4段切換
-

ページの先頭へ

コネクタタイプI/Oユニット

コネクタタイプI/Oユニット

型式 入力点数 出力点数 ハード(入力) ハード(出力)
KL-16CX 16点 - 5V/24V切換可能、
入力時定数4段切換
-
KL-32CX 32点 - 5V/24V切換可能、
入力時定数4段切換
-
KL-16CT - トランジスタ(シンク)
16点
- -
KL-32CT - トランジスタ(シンク)
32点
- -

ページの先頭へ

ネジ端子台タイプアナログユニット

ネジ端子台タイプアナログユニット

型式 入力点数 出力点数 ハード
KL-4AD 4ch - 0~5V、1~5V、0~10V、±10V、0~20mA、4~20mA
KL-2DA - 2ch 0~5V、1~5V、0~10V、±10V、0~20mA、4~20mA

ページの先頭へ

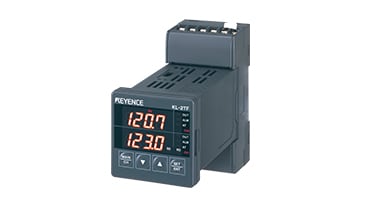

ネジ端子台タイプ温度調節ユニット

ネジ端子台タイプ温度調節ユニット

型式 入力点数 出力点数 ハード
KL-2TF 2ch - 熱電対、白金測温抵抗体

ページの先頭へ

高機能リモートデータ入力ユニット

高機能リモートデータ入力ユニット

型式 入力点数 ハード
KL-DC1A 直流電流入力1ch 0~20mA、±10mA、±100mA、±1A、±10A
KL-DC1V 直流電圧入力1ch 0~10V、±10V、±100V
KL-LC1 ロードセル入力1ch ±2.5mV、±5.0mV、±10.0mV、±15.0mV、±20.0mV、
±30.0mV
KL-WH1 電力量計測1ch AC100 ~250V(正弦波) / 50/60Hz
