位置決め・モーションユニット ラインナップ プログラマブル コントローラ KV-7000 シリーズ
省配線型位置決め・モーションユニット
KV-XH04ML
![[基本性能]4軸 MECHATROLINK-Ⅲ 制御周期500μs/4軸 100Mbps伝達速度 ユニット割り込み ユニット間同期 [制御モード]位置決め 速度 トルク 同期 [補間]直線 円弧 ヘリカル [機能]仮想軸 同期型追従制御 絶対位置追従制御 MECHATROLINK X-Unit](/Images/series_kv-7000_variations_motion-unit_01_2126136.jpg)
KV-XH16ML
![[基本性能]4軸 MECHATROLINK-Ⅲ 制御周期125μs/5軸 100Mbps伝達速度 ユニット割り込み ユニット間同期 [制御モード]位置決め 速度 トルク 同期 [補間]直線 円弧 ヘリカル [機能]仮想軸 同期型追従制御 絶対位置追従制御 MECHATROLINK X-Unit](/Images/series_kv-7000_variations_motion-unit_02_2126137.jpg)
KV-ML16V
![[基本性能]4軸 MECHATROLINK-Ⅱ 制御周期1000μs/4軸 10Mbps伝達速度 [制御モード]位置決め 速度 トルク 同期 微細 手動パルサ※KV-MX1が必要 [補間]直線 円弧 ヘリカル [機能]仮想軸 ベジェ加減速 キャッシュスタート MECHATROLINK](/Images/series_kv-7000_variations_motion-unit_03_2126138.jpg)
パルス型位置決め・モーションユニット
KV-MC20V
![[基本性能]2軸 パルス列 制御周期1000μs/2軸 4Mbps伝達速度 [制御モード]位置決め 同期 微細 手動パルサ※KV-MX1が必要 [補間]直線 円弧 [機能]ベジェ加減速 キャッシュスタート](/Images/series_kv-7000_variations_motion-unit_04_2126139.jpg)

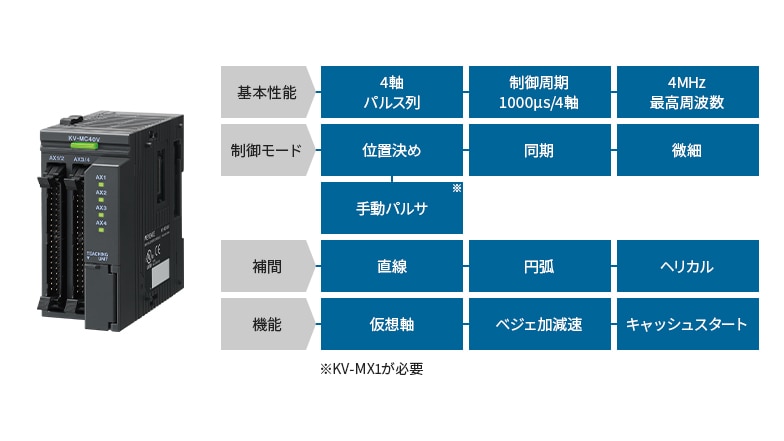

KV-MC40V
![[基本性能]4軸 パルス列 制御周期1000μs/4軸 4MHz最高周波数 [制御モード]位置決め 同期 微細 手動パルサ※KV-MX1が必要 [補間]直線 円弧 ヘリカル[機能]仮想軸 ベジェ加減速 キャッシュスタート](/Images/series_kv-7000_variations_motion-unit_05_2126140.jpg)
機能拡張ユニット

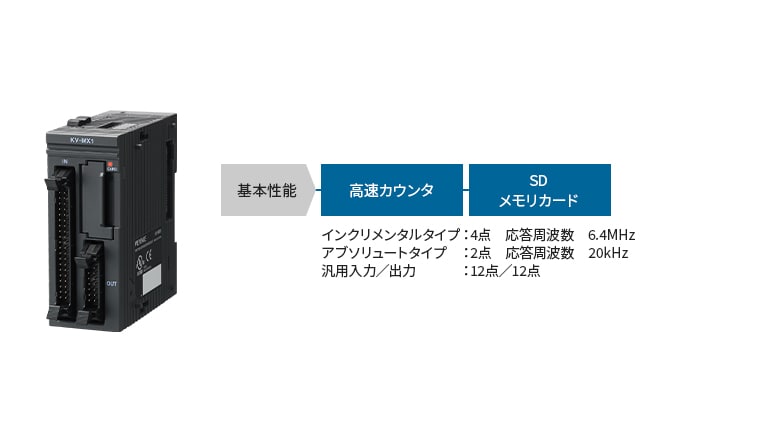

KV-MX1
![[基本性能]高速カウンタ SDメモリカード インクリメンタルタイプ:4点 応答周波数6.4MHZ アブソリュートタイプ:2点 応答周波数20kHz 汎用入力/出力:12点/12点](/Images/series_kv-7000_variations_motion-unit_06_2126141.jpg)
高速位置決めユニット

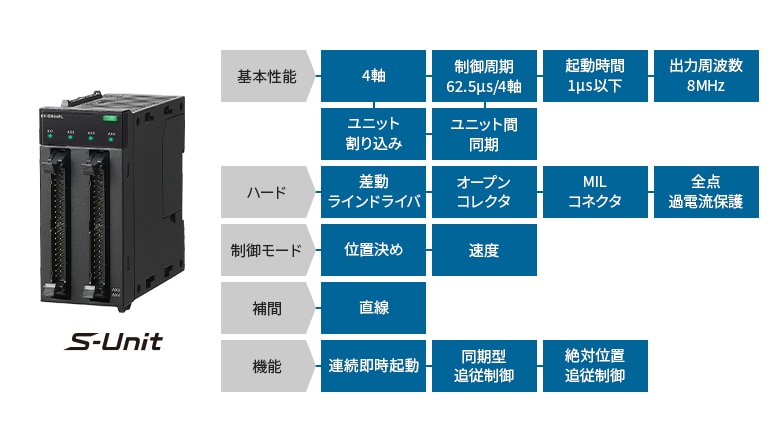

KV-SH04PL
高速位置決めユニット
![[基本性能]4軸 制御周期62.5μs/4軸 起動時間1μs以下 出力周波数8MHz ユニット割り込み ユニット間同期 [ハード]差動ラインドライバ オープンコレクタ MILコネクタ 全点過電流保護 [制御モード]位置決め 速度 [補間]直線 [機能]連続即時起動 同期型追従制御 絶対位置追従制御 S-Unit](/Images/series_kv-7000_variations_motion-unit_07_2126142.jpg)
シンプル位置決めユニット

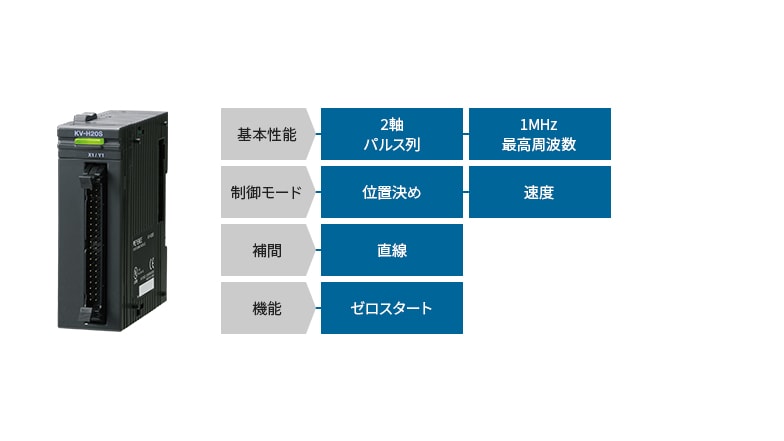

KV-H20S
![[基本性能]2軸 パルス列 1MHz最高周波数 [制御モード]位置決め 速度 [補間]直線 [機能]ゼロスタート](/Images/series_kv-7000_variations_motion-unit_09_2126144.jpg)
KV-H40S
![[基本性能]4軸 パルス列 1MHz最高周波数 [制御モード]位置決め 速度 [補間]直線 [機能]ゼロスタート](/Images/series_kv-7000_variations_motion-unit_10_2126145.jpg)

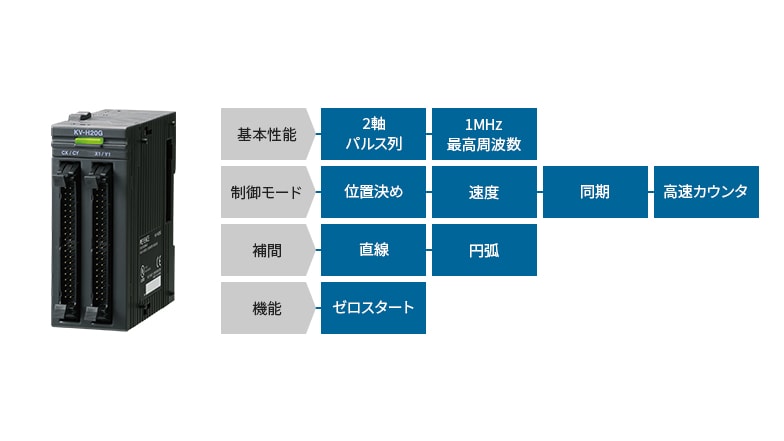

KV-H20G
![[基本性能]2軸 パルス列 1MHz最高周波数 [制御モード]位置決め 速度 同期 高速カウンタ [補間]直線 円弧 [機能]ゼロスタート](/Images/series_kv-7000_variations_motion-unit_11_2126146.jpg)
高速カウンタユニット

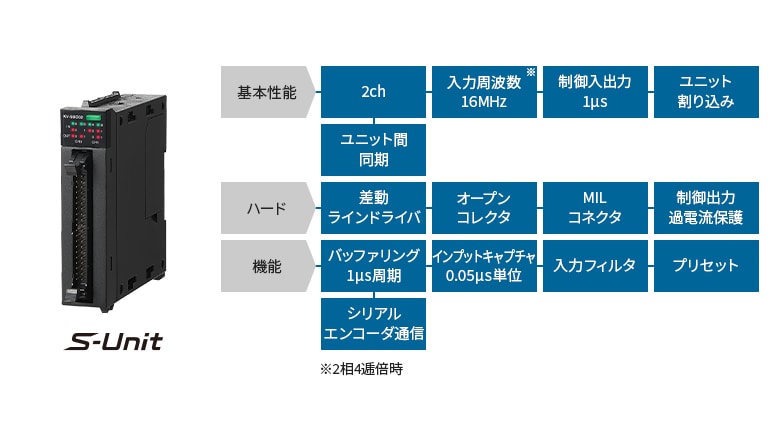

KV-SSC02
高速カウンタユニット
![[基本性能]2ch 入力周波数16MHz※2相4逓倍時 制御入出力1μs ユニット割込み ユニット間同期 [ハード]差動ラインドライバ オープンコレクタ MILコネクタ 制御出力過電流保護 [機能] バッファリング1μs周期 インプットキャプチャ0.05μs単位 入力フィルタ プリセット シリアルエンコーダ通信 S-Unit](/Images/series_kv-7000_variations_motion-unit_12_2126147.jpg)
KV-SC20V
![[基本性能]2ch 入力周波数16MHz※2層4逓倍時 [制御モード]アップダウン/プリセット イネーブル 周波数カウント 回転計 [機能]インプットキャプチャ 入力フィルタ プリセット](/Images/series_kv-7000_variations_motion-unit_13_2126148.jpg)
