汎用タイプデジタルレーザセンサ
LV-N シリーズ
反射型（拡散・距離設定）
スポットタイプ
| 形状（mm） | 型式 | 種類 | 検出距離 | スポット径（mm） | 価格（￥） |
|---|---|---|---|---|---|
 |
LV-S41 | 小型 | MEGA ：600mm ULTRA :500mm SUPER :400mm TURBO :300mm FINE :200mm HSP :150mm |
 約φ1.2 (距離500mmまで) |
27,400 |
 |
LV-S41L | 小型 サイドビュー |
MEGA ：480mm ULTRA :400mm SUPER :320mm TURBO :240mm FINE :160mm HSP :120mm |
 約φ1.2 (距離400mmまで) |
29,600 |
 |
LV-NH32 | スポット可変 | MEGA ：1200mm ULTRA :1000mm SUPER :750mm TURBO :500mm FINE :250mm HSP :200mm |
 約φ0.8以下 (距離300mmまで) |
27,400 |
 |
LV-NH35 |
同軸構造 | MEGA ：750mm ULTRA :600mm SUPER :450mm TURBO :300mm FINE :150mm HSP :100mm |
 約φ2 (距離600mmまで) |
32,900 |
 |
LV-NH37 |
極小スポット | 70±15 ※全ての パワーモードで 共通です |
 約φ50μm (距離70mmにて) |
32,900 |
 |
LV-S31 |
小型 距離設定 | 調整範囲※ 50～200mm ※応答時間に 関わらず 基準距離を 調整できる範囲 |
 約φ2 (距離200mmまで) |
32,900 |
エリアタイプ
| 形状（mm） | 型式 | 種類 | 検出距離 | エリア幅 | 価格（￥） |
|---|---|---|---|---|---|
 |
LV-NH42 | 長距離 | MEGA ：1200mm ULTRA :1000mm SUPER :750mm TURBO :500mm FINE :250mm HSP :200mm |
約48×0.4mm (検出距離200mmにて) |
32,900 |
 |
LV-NH47 | 限定反射 | 55～85mm | エリア幅 約21mm (検出距離70mmにて） |
49,400 |
取付金具（付属品・別売品）/オプション

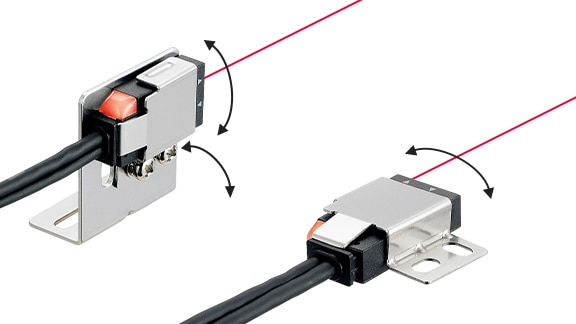

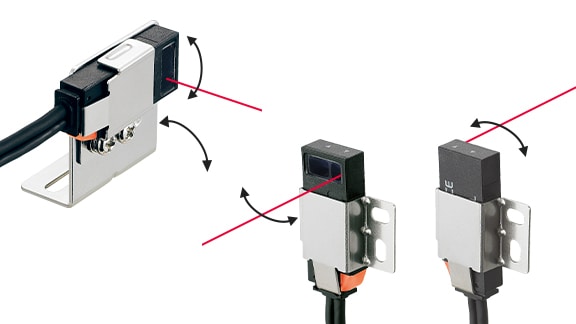

LV-S41（S41L）用
取付金具装着時
- L字金具
OP-66846
（￥380:別売） - 付属品
取付金具装着時
- L字金具
OP-66846
（￥380:別売） - 付属品
前面取付 - 付属品
背面取付

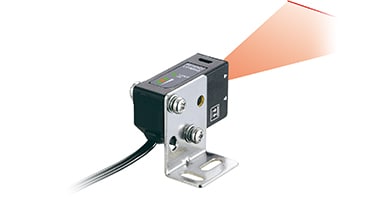

LV-NH32用
取付金具装着時（付属品）
LV-NH35用
取付金具装着時（付属品）
LV-NH37用
取付金具装着時（付属品）

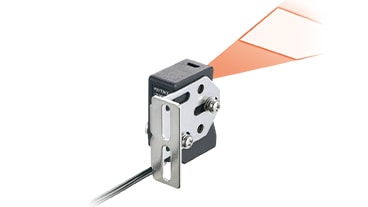

LV-S31用
取付金具装着時（付属品）
LV-NH42用
取付金具装着時（付属品）
スリット（付属品）
エリア幅を選べます。

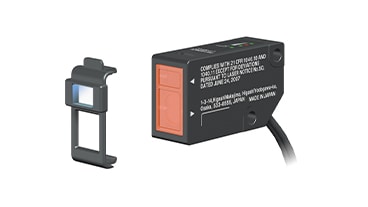

レンズ装着時（別売）
エリアの厚みを増します。
LV-NH47用
取付金具装着時（付属品）

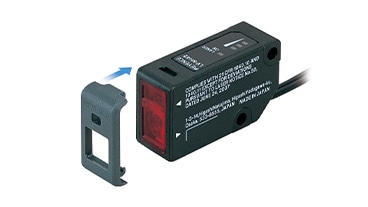

スリット（付属品）
エリア幅を選べます。
レンズ装着時（別売）
エリアの厚みを増します。
反射型 特性図

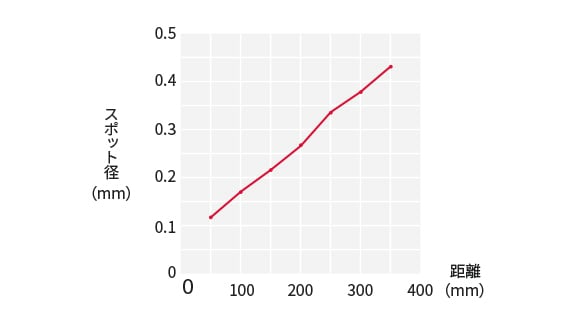

LV-NH32
検出距離－最小スポット径特性（代表例）

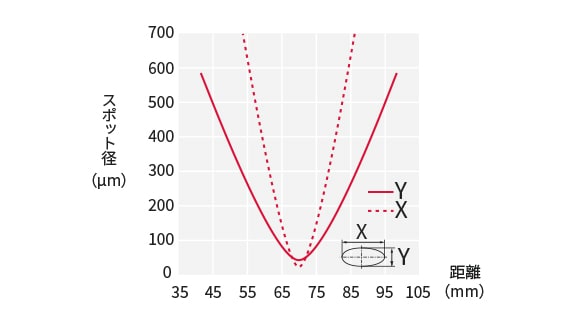

LV-NH37
設定距離－スポット径特性（代表例）

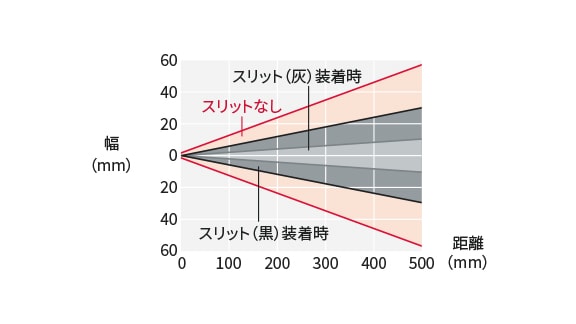

LV-NH42
検出距離－エリア幅特性（代表例）

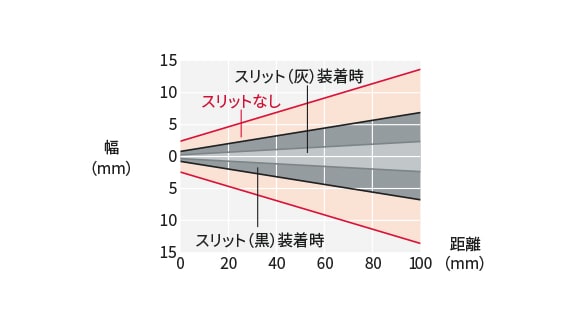

LV-NH47
検出距離－エリア幅特性（代表例）
