汎用タイプデジタルレーザセンサ
LV-N シリーズ
回帰反射型
スポットタイプ
| 形状（mm） | 型式 | 種類 | 検出距離 | スポット径 | 価格（￥） |
|---|---|---|---|---|---|
 |
LV-S61 | 小型 | MEGA ：2.5m ULTRA :2m SUPER :1.5m TURBO :1m FINE :0.75m HSP :0.5m |
約φ2.5mm （距離0.5mまで） |
21,900 |
 |
LV-NH62 | 標準 | MEGA ：8m ULTRA :7m SUPER :6m TURBO :5m FINE :3.5m HSP :2m |
約φ1.5mm （距離1mまで） |
21,900 |
 |
LV-NH67 | 長距離 | MEGA :30m(50m)※1 ULTRA :30m(50m)※1 SUPER :30m TURBO :30m FINE :22m HSP :20m |
＜参考値＞ 10m時 : 約50 x 15mm |
43,900 |
全機種P.R.O.機能に対応。偏光フィルタにより鏡面ワークからの直接反射光を低減します。
- ※1OP-42198使用時。
エリアタイプ
| 形状（mm） | 型式 | 種類 | 検出距離 | エリア幅 | 価格（￥） |
|---|---|---|---|---|---|
 |
LV-S62 | 平行光 エリア |
MEGA ：12(6)m ※1 ULTRA :10(5)m SUPER :8(3.5)m TURBO :5(2)m FINE :2.5(0.7)m |
エリアスポット時 約10mm 小スポット時 約2mm□ (距離500mmまで) |
27,400 |
 |
LV-S63 | 長距離 透明体検知 |
MEGA ：35m ※2 ULTRA :30m SUPER :25m TURBO :15m FINE :8m |
約8×12mm (距離3.5mまで) |
43,900 |
 |
LV-NH64 | 長距離 | MEGA :800～1300mm (1000～1700mm)※3 ULTRA :400～1200mm (600～1500mm)※3 SUPER :300～1000mm (500～1200mm)※3 TURBO :200～850mm (300～1000mm)※3 FINE :150～650mm (200～850mm)※3 HSP :100～500mm (100～700mm)※3 |
エリア幅約40mm (距離300mm) |
43,900 |
 |
LV-NH65 | ワイド | MEGA :180～350mm (300～500mm)※3 ULTRA :100～200mm (150～350mm)※3 SUPER :60～180mm (100～300mm)※3 TURBO :10～150mm (10～250mm)※3 FINE :0～120mm (10～200mm)※3 HSP :0～100mm (0～150mm)※3 |
エリア幅約50mm (距離100mm) |
43,900 |
全機種P.R.O.機能に対応。偏光フィルタにより鏡面ワークからの直接反射光を低減します。
- ※1（ ）なしはエリアスポット時、（ ）は小スポット時の検出距離。
ガラス検出で使用される場合は、検出距離1m以下に設置することをおすすめします。 - ※2ガラス検出で使用される場合は、検出距離3.5m以下に設置することをおすすめします。
- ※3OP-51428使用時。
取付金具（付属品・別売品）/オプション
LV-S62用

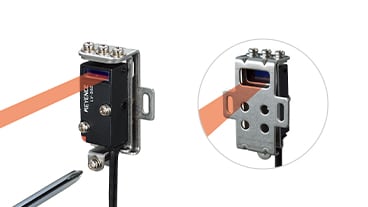

全ての金具で上下左右の光軸調整ができます。

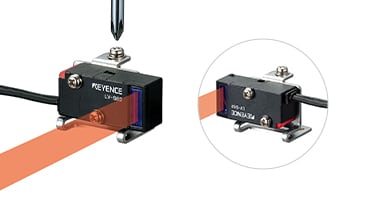

L字取付金具装着時（別売）
- OP-84350 ￥550
- 逆向き取付
背面取付金具装着時（別売）
- OP-84349 ￥1,250
- 逆向き取付
横面取付金具装着時（別売）
- OP-84351 ￥990
- 逆向き取付
光軸合わせが必要になりますので、
必ず専用金具をご使用ください。

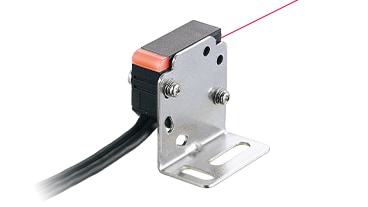

LV-S61用
取付金具装着時（付属品）

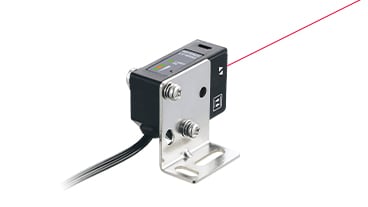

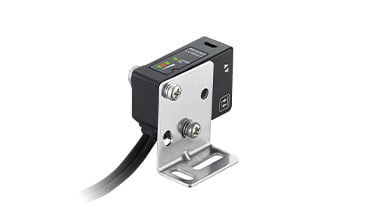

LV-NH62用
取付金具装着時（付属品）
LV-S63用
取付金具装着時（付属品）
LV-NH67用
取付金具装着時（付属品）

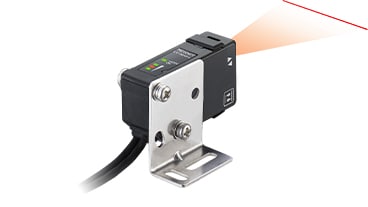

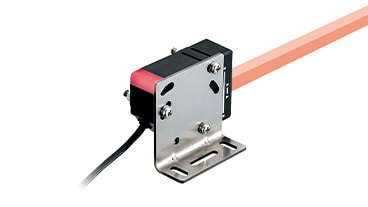

LV-NH64用
取付金具装着時（付属品）

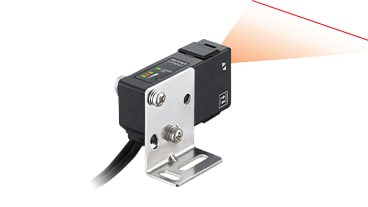

LV-NH65用
取付金具装着時（付属品）

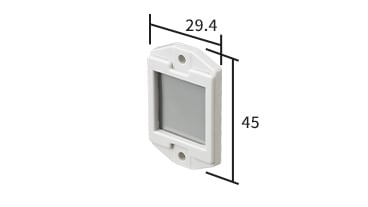

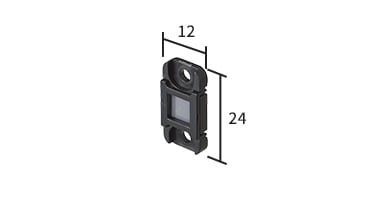

リフレクタ
OP-51430（R-6グレー）
￥1,700 （LV-S61に付属）
R-6
￥1,700 （LV-NH62に付属）
R-7
￥1,700 （LV-NH62に付属）
- ※LV-S62付属のR-6Lは2,000円です。
- ※LV-S63付属のR-9は5,400円です。
- ※LV-NH67付属のR-2(OP-95388)は990円です。

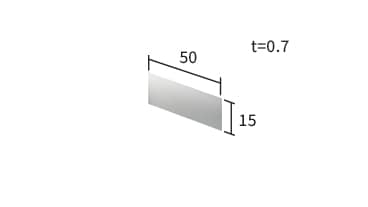

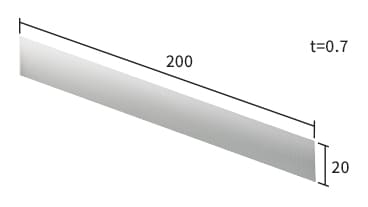

反射テープ（別売品）
OP-42197 ※1 ￥1,100
OP-51428 ￥1,700
OP-51429 ￥6,000
- ※反射テープ使用時も検出距離は変わりません。
- ※1光量ばらつきの少ないタイプ（型式OP-87123）もご用意しています。
特性図
LV-S61
検出距離－スポット径特性（代表例）

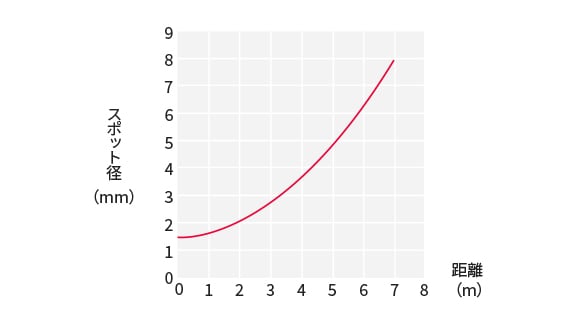

LV-NH62
検出距離－スポット径特性（代表例）

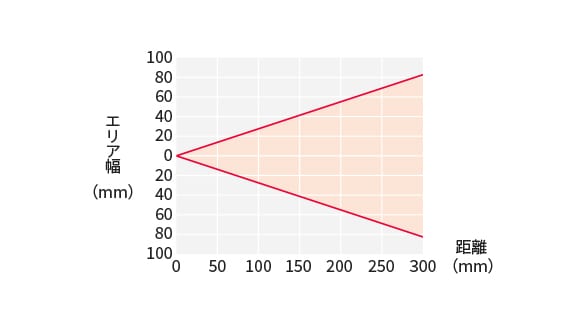

LV-NH64
検出距離－エリア幅特性（代表例）
LV-NH65
検出距離－エリア幅特性（代表例）
