画面を自動で切り替えたい
スイッチを操作せずに画面をPLCから自動で切り替える方法を説明します。
アラーム画面など特定の画面に切り替える場合はグローバル機能制御を、任意の画面に切り替える場合はシステムメモリエリアを使用します。
特定の画面に切り替える場合
1. メニューの【リソース】→【グローバル機能制御】を選択します。
![](/Images/display-window_001_img_01_2032313.png)
2. 〔追加〕をクリックし、追加された機能をダブルクリックします。
![](/Images/display-window_001_img_02_2032314.png)
3. 以下は、R000000のONでページNo.100の画面に切り替える設定例です。
![](/Images/display-window_001_img_03_2032315.png)
任意の画面に切り替える方法

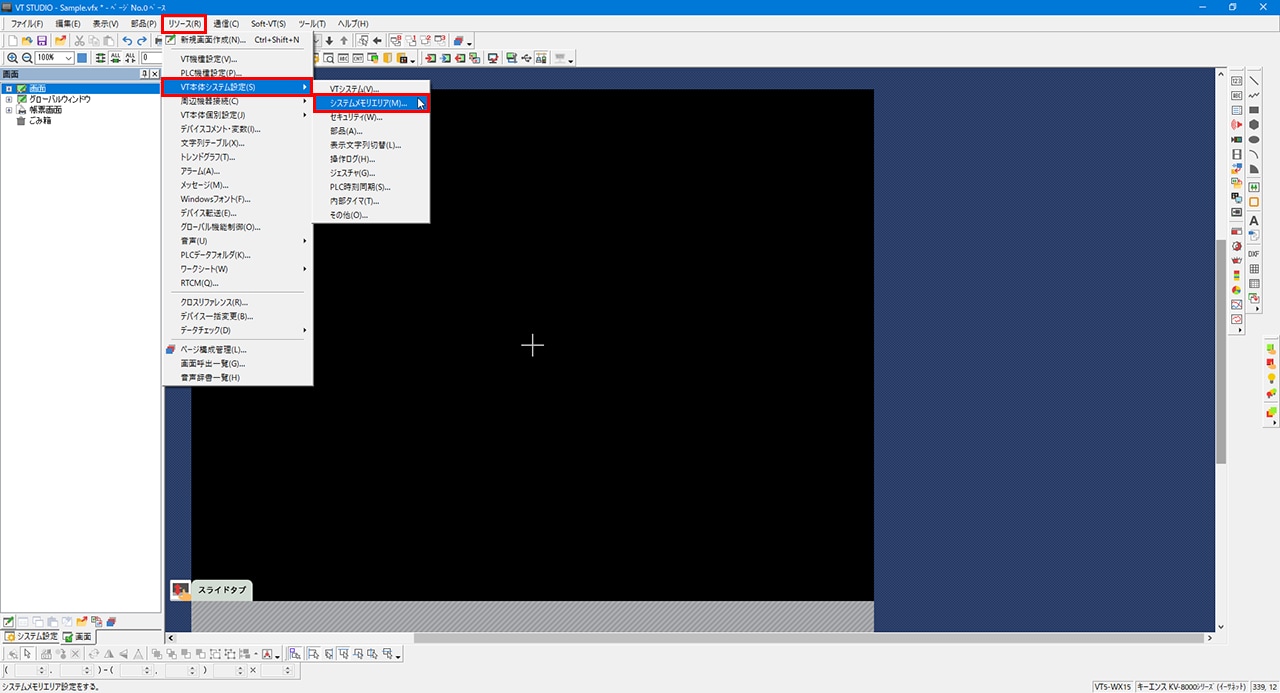

1. メニューの【リソース】→【VT本体システム設定】→【システムメモリエリア】を選択します。
![](/Images/display-window_001_img_04_2032316.png)

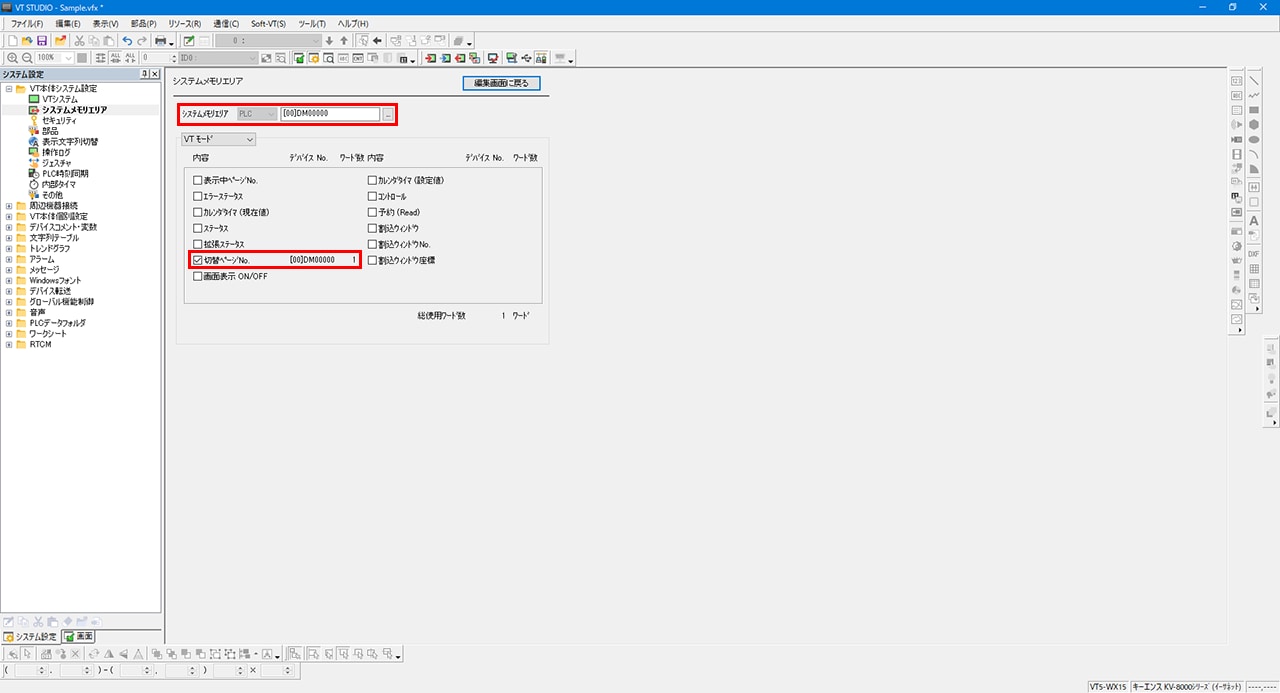

2. 「システムメモリエリア」にシステムメモリエリアとして占有するデバイスの先頭デバイスを指定します。
「ページ切替No.」のチェックを有効にします。「ページ切替No.」の右側に表示されるデバイスに切り替えたい画面のページNo.を格納すると、その画面に切り替わります。
![](/Images/display-window_001_img_05_2032317.png)
