日付・時刻を表示したい

現在の日付・時刻を表示する方法を説明します。
ここでは、カレンダ部品を配置する方法と、数値表示部品を配置する方法を説明します。

部品カタログのカレンダ部品を配置する方法を説明します。
部品カタログの表示方法は以下を参照してください。

【参照】部品を選びたい

1. 部品カタログ上で【選択】→【部品】→【その他】からカレンダ部品、および時計部品を選択します。

2. 部品をドラッグ＆ドロップで配置します。

日付・時刻はVT5の内部デバイスというメモリ領域に格納されているため、数値表示部品で内部デバイスの値を表示することで、日付・時刻を表示します。
VT5の時刻情報は、内部デバイス(MW)の以下の領域に格納されます。

• MW0010：年(西暦の下二桁00～99)
• MW0011：月
• MW0012：日
• MW0018：時
• MW0019：分
• MW001A：秒

これらの数値を表示するための数値部品を設定します。

1. メニューの【部品】→【基本部品】→【数値表示】を選択し、ドラッグで数値表示部品を画面上に配置します。

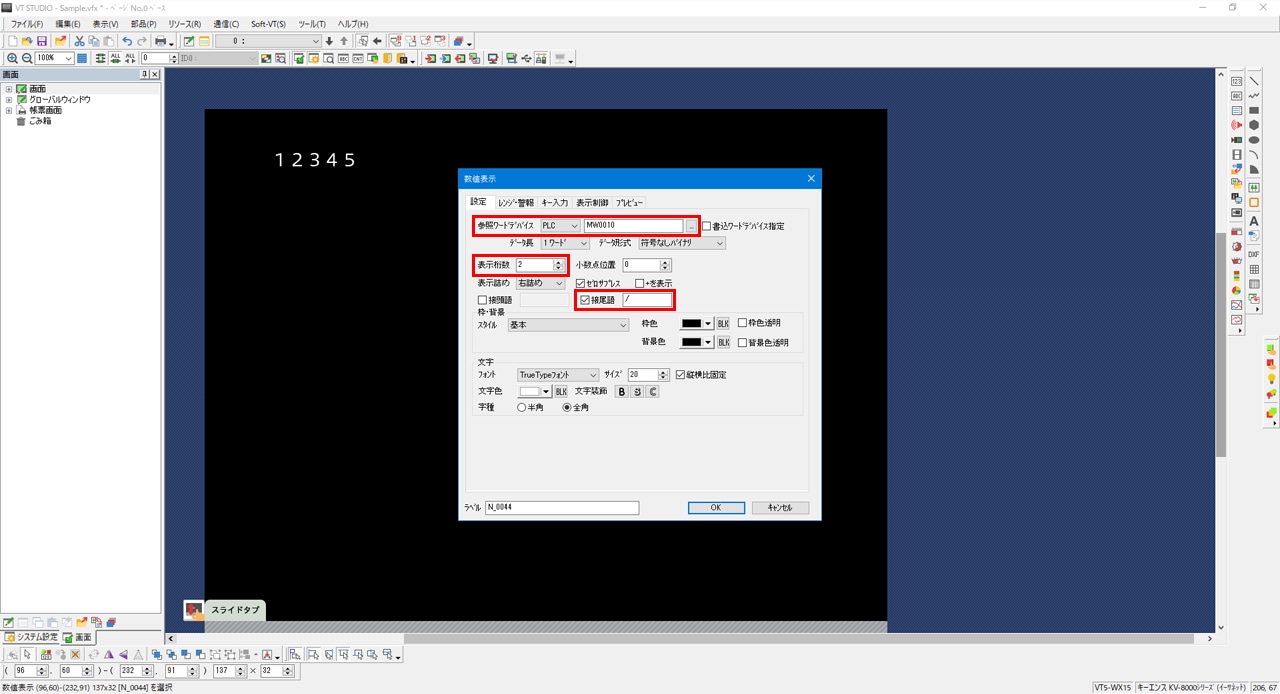

2. 配置した数値表示部品をダブルクリックし、以下のとおり設定します。

• 参照ワードデバイス：MW0010
• 表示桁数：2
• 接尾語：/(スラッシュ)

3. 「キー入力」タブに切り換え、「キー入力」のチェックを無効にします。

4. 〔OK〕をクリックすると、以下の数値表示部品が配置されます。

5. 残りの月、日、時、分、秒についても設定を行います。
「年」の数値表示部品をコピーして、以下のとおり設定してください。

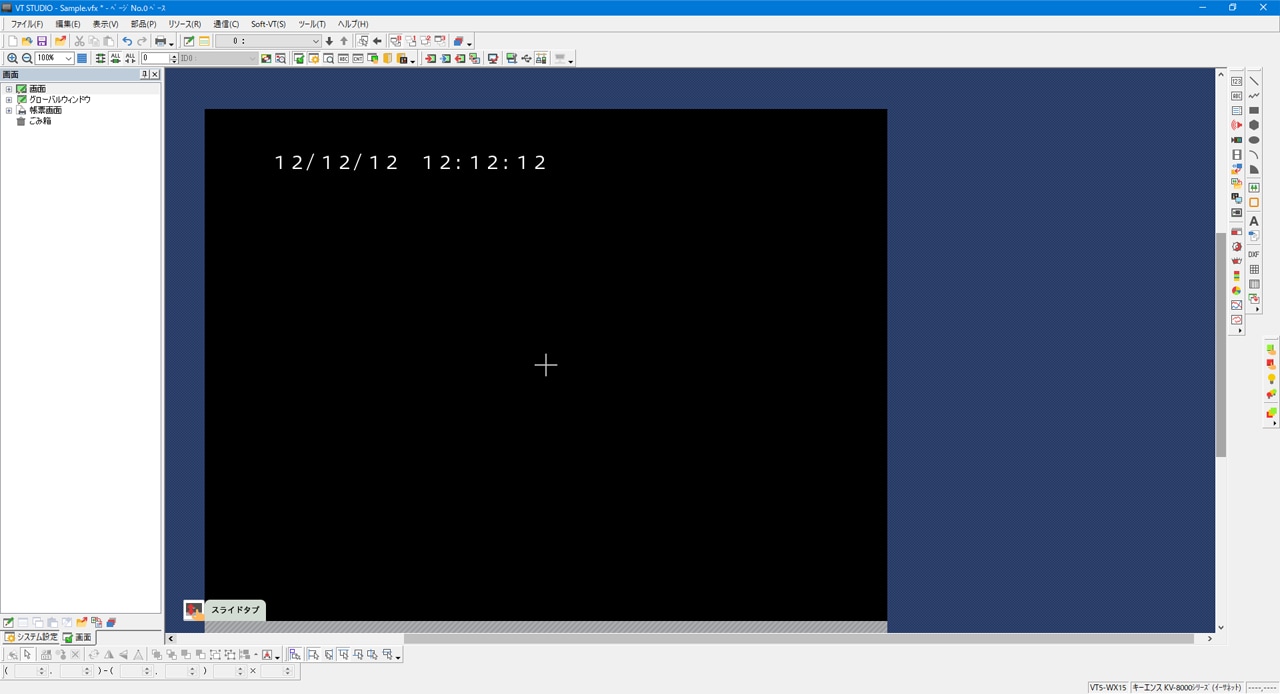

6. 必要に応じて、コピーした部品を整列します。

【参照】部品のレイアウトを調整したい
