出力を一定時間でOFFしたい（デジタル通信でおこなう場合）

バッファクリア要求（EtherNet/IP®通信、PROFINET通信）

EtherNet/IP®、PROFINETなど通信で判定出力を取得する場合に、一定時間で出力をOFFさせたいときは、バッファクリア要求をONします（ワンショット出力の機能は通信にはありません）。

HOW TO/STEP

  • 1

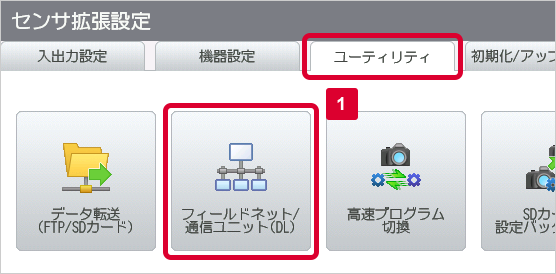

    【センサ拡張設定】-【ユーティリティ】-【フィールドネット/通信ユニット（DL）】を押します。
  • 2
    プロトコルで【「EtherNet/IP®」（もしくは「PROFINET」）】を選択します。
  • 3
    PLCなどから、判定出力をOFFしたいタイミングでバッファクリア要求をONします。

ワンポイント

プロトコルの【通信ユニット（DL）】または【無手順コマンド】を使用する場合、バッファクリア要求がありませんが、プログラム切換機能で代用できます。
