位置補正ツールを安定させたい（1）

位置補正ツールを安定させる

「判別したい違い」が判別ツールのウィンドウからズレないように位置補正ツールを調整します。

HOW TO/STEP

  • 1
    ウィンドウは、位置（Ｘ方向、Ｙ方向）と角度（回転方向）を補正できる形状を大きく囲みます。

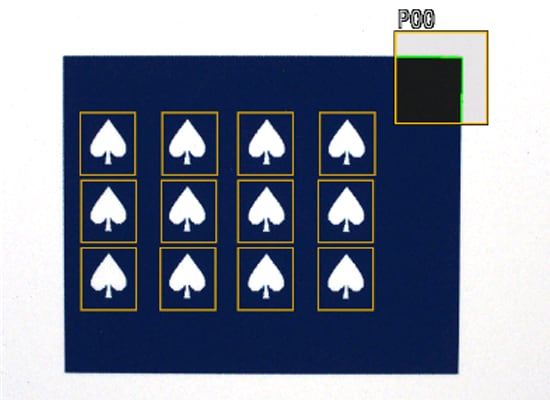

安定しない例

  • ウィンドウが小さい
  • ウィンドウから離れた位置のバラツキが大きくなる

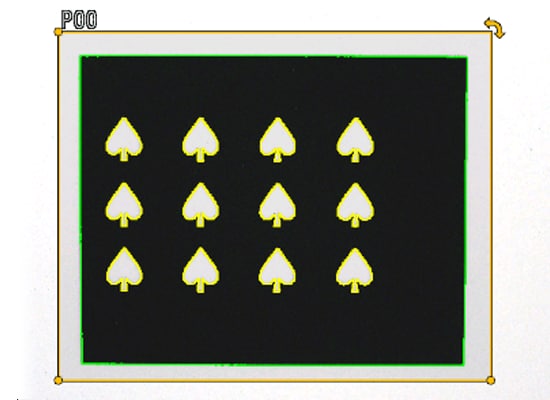

改善例

  • ウィンドウを大きくする

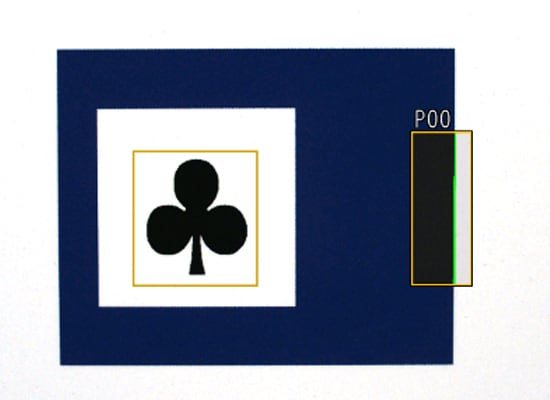

安定しない例

  • よこ線（たて線）しかない
  • よこ方向（たて方向）が位置決めできない

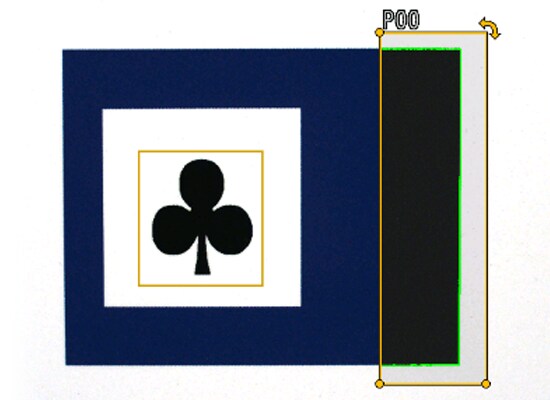

改善例

  • よこ線・たて線の両方を含む

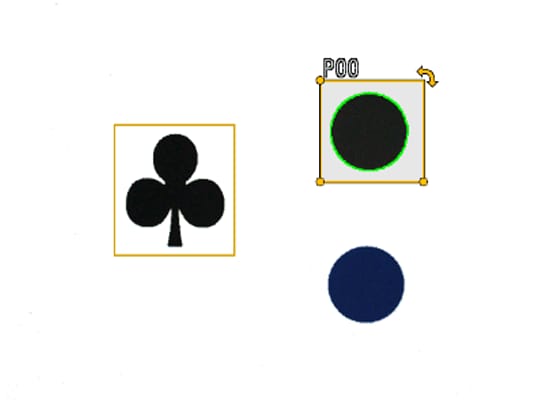

安定しない例

  • 円が1個しかない
  • 角度が位置決めできない

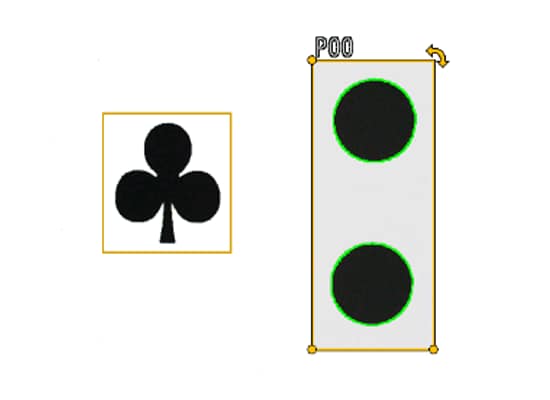

改善例

  • 円を複数個含む

ワンポイント

同じ視野の中で、複数の対象物が別々に位置ズレする場合は、
対象物ごとに複数の位置補正ツールを設定できます。（IV3 R1.10以降）
