ツールの一致度を出力したい

デジタル通信での一致度出力機能

IV3シリーズでは、総合判定出力以外に個別の判定ツールの一致度を出力する機能があります。
総合判定がNGになったときの要因分析などに使用できます。

HOW TO/STEP

本体標準搭載のネットワーク機能では最大65ツール分（位置補正ツール含む）、通信ユニットDLシリーズでは最大14ツール分（位置補正ツール含む）の一致度を出力できます。

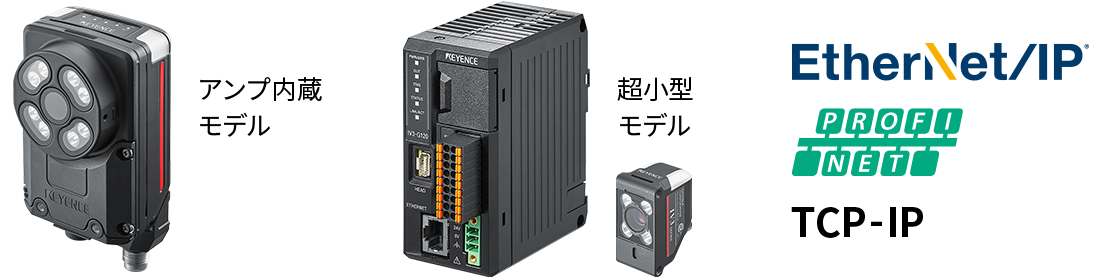

通信ネットワーク（本体標準装備）

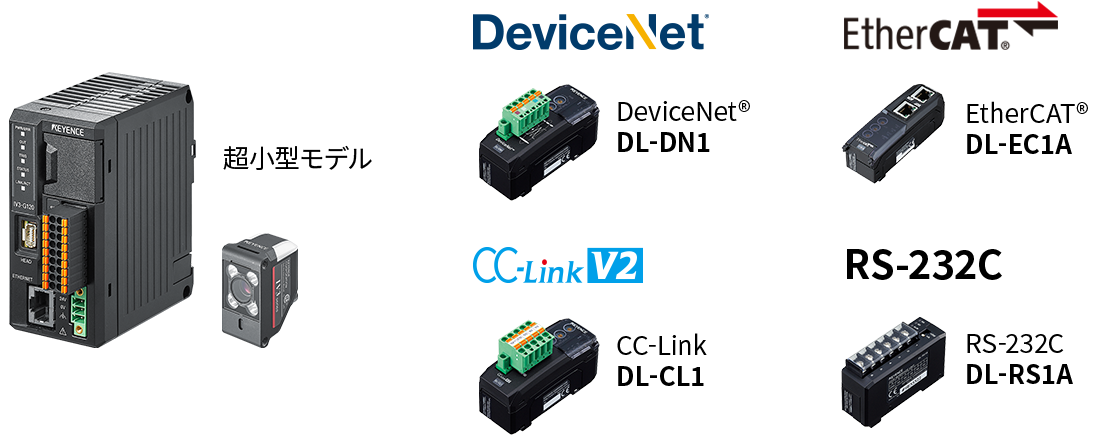

通信ユニットDLシリーズ

  • ※
    EtherCAT®は、Beckhoff Automationの登録商標または商標です。
  • ※
    DeviceNet®、EtherNet/IP®は、ODVAの登録商標または商標です。
  • ※
    CC-Linkは、三菱電機株式会社の登録商標または商標です。

ワンポイント

直前の判定に対する一致度だけでなく、検査開始から直前までの一致度のMAXやMINも出力できます（EtherNet/IP®、PROFINETの場合）。また幅ツールやピッチツールでスケーリング機能を使用している場合は、スケーリング後の数値で出力します（本体標準搭載の通信機能および通信ユニットどちらの場合も）。
