位置補正ツールを安定させたい（2）／輪郭ツールを安定させたい

HOW TO/STEP

• 1

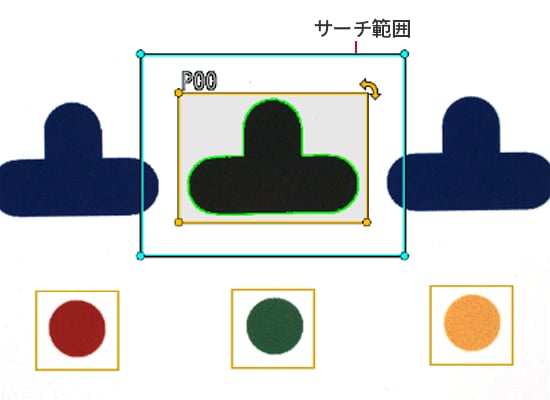

  サーチ範囲を【全範囲】から【範囲指定】に変更します。

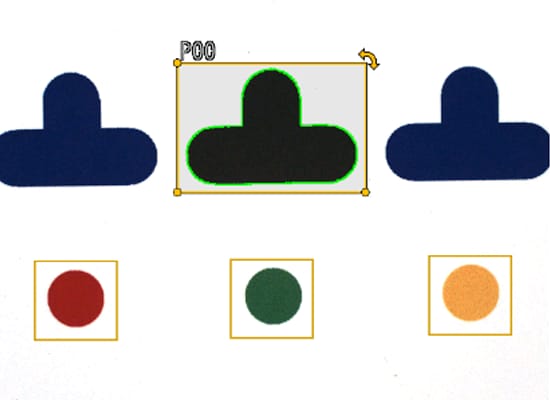

  同じ形状が複数ある場合はサーチ範囲で１つの形状に限定します。
• 2

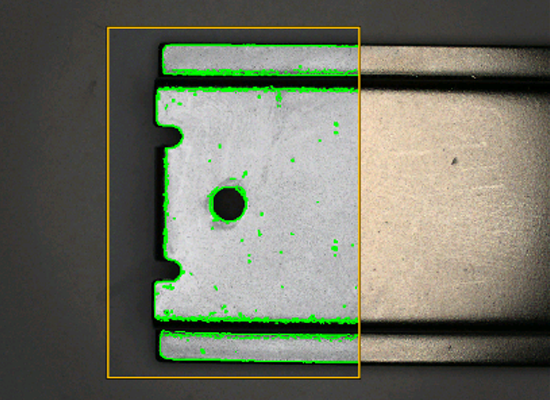

  輪郭を調整します。

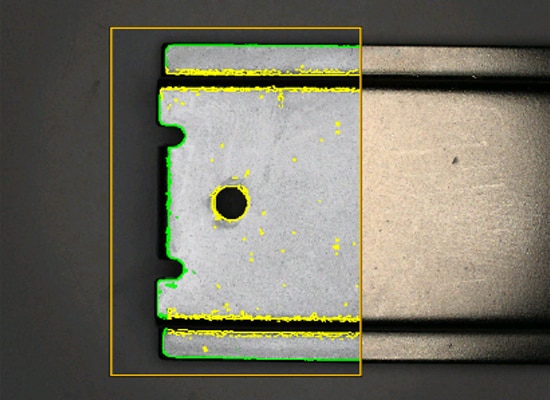

  • 不要な輪郭は無効化します。
  • 輪郭の抽出量を調整します。

  抽出量が多い時：感度を【低い】に変更
  抽出量が少ない時：感度を【高い】に変更
• 3
  サーチアルゴリズムを【高精度】に変更します。
• 4
  対象物が±20°以上回転する場合は回転範囲を調整します。

• 1



• 2
