色面積／面積ツールの判定を安定させたい

色面積／面積ツールを安定させる

色（色面積ツール）／明るさ（面積ツール）の抽出範囲を調整します。

HOW TO/STEP

  • 1

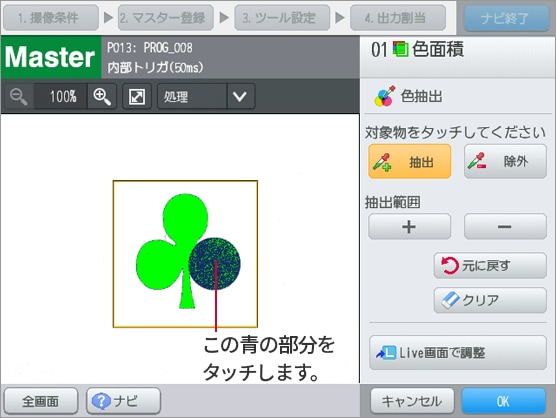

    マスター画像で色／明るさを調整します。
  • 2

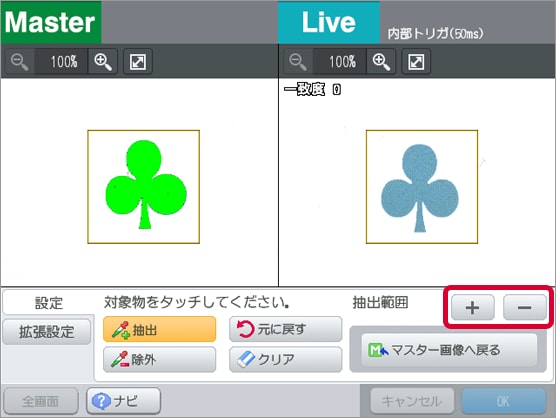

    【Live画像で調整】ボタンをタッチして色／明るさを調整します。
    マスター画像の色／明るさの範囲より実ワークの個体差が大きい場合に使用します。
  • 1

未抽出の色／明るさをタッチして抽出する色／明るさの範囲を拡大します。

  • 2

【+】／【-】ボタンをタッチして抽出する色／明るさの範囲を拡大／縮小します。

ワンポイント

  • 【除外】ボタンで抽出済みの色を削除できます。
  • 【Live画像で調整】-【拡張設定】を使用すると、画像ファイルや運転画像履歴の画像を使用して調整できます。
