CHAPTER 5

穴加工の計算式

切削速度(vc)

切削速度(vc)
  • π(3.14):円周率
  • DC(mm) : ドリル径
  • n(min-1) :主軸回転速度
memo

ドリル径、主軸回転速度から、切削速度を求める式です。
たとえば、
ドリル径(DC)=10mm
主軸回転速度(n)=1500min-1
の場合、切削速度(vc)は約47.1m/minになります。

主軸送り速度(vf)

主軸送り速度(vf)
  • fr(mm/rev):1回転当たりの送り量
  • n(min-1) :主軸回転速度
memo

1回転当たりの送り量、主軸回転速度から、主軸(Z軸)送り速度を求める式です。
たとえば、
1回転当たりの送り量(fr)=0.3mm/rev
主軸回転速度(n)=1500min-1
の場合、主軸(Z軸)送り速度(vf)は450mm/minになります。

穴あけ時間(Tc)

穴あけ時間(Tc)
  • ld(mm):穴あけ深さ
  • i:穴数
  • n(min-1):主軸回転速度
  • fr(mm/rev):1回転当たりの送り量
memo

穴あけ深さ、穴数、主軸回転速度と1回転当たりの送りから、穴あけ時間を求める式です。
たとえば、SCM430の鋼に
穴あけ深さ(ld)=35mm
穴数(i)=1
主軸回転速度(n)=1500min-1
1回転当たりの送り量(fr)=0.1mm/rev
で穴をあける場合、穴あけ時間(Tc)は約14秒(0.233mm/min)になります。

ねじリード角(tanα)

ねじリード角(tanα)
  • I:リード
  • n:条数
  • P(mm):ピッチ
  • d(mm):ねじの有効径
memo

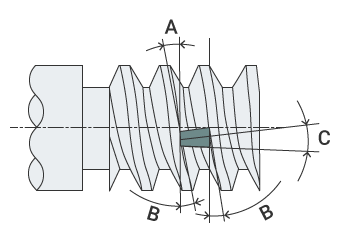

ねじのリード角を求める式
A
リード角(α°)
B
逃げ角(β°)
C
シートもしくはホルダ傾斜角(θ°)

ねじのリード角を求める式です。
リード角は、リード、条数、ピッチ、ねじの有効径で求めることができます。
たとえば、ISO台形ねじ30°の右ねじ-おねじ(外径)で
有効径=18mm
ピッチ(P)=4mm
条数(n)=1
1回転当たりの送り量(fr)=0.1mm/rev
の場合、リード角(tanα)は約4.05°になります。
