同じ部品を変数/デバイス番号だけ変えて並べたい
同じ部品を変数/デバイス番号だけ変えて並べる方法を説明します。
設定手順

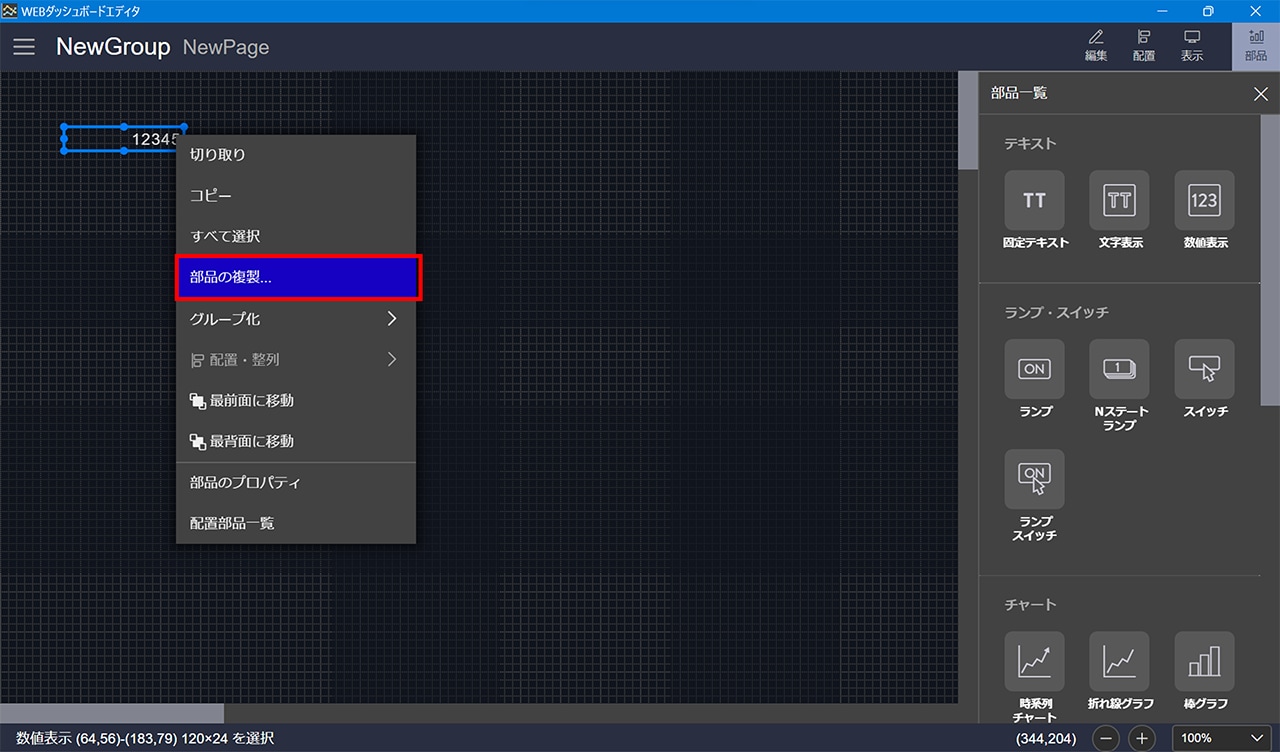

1. 画面上で並べたい部品を選択して、右クリックメニューから【部品の複製】を選択します。

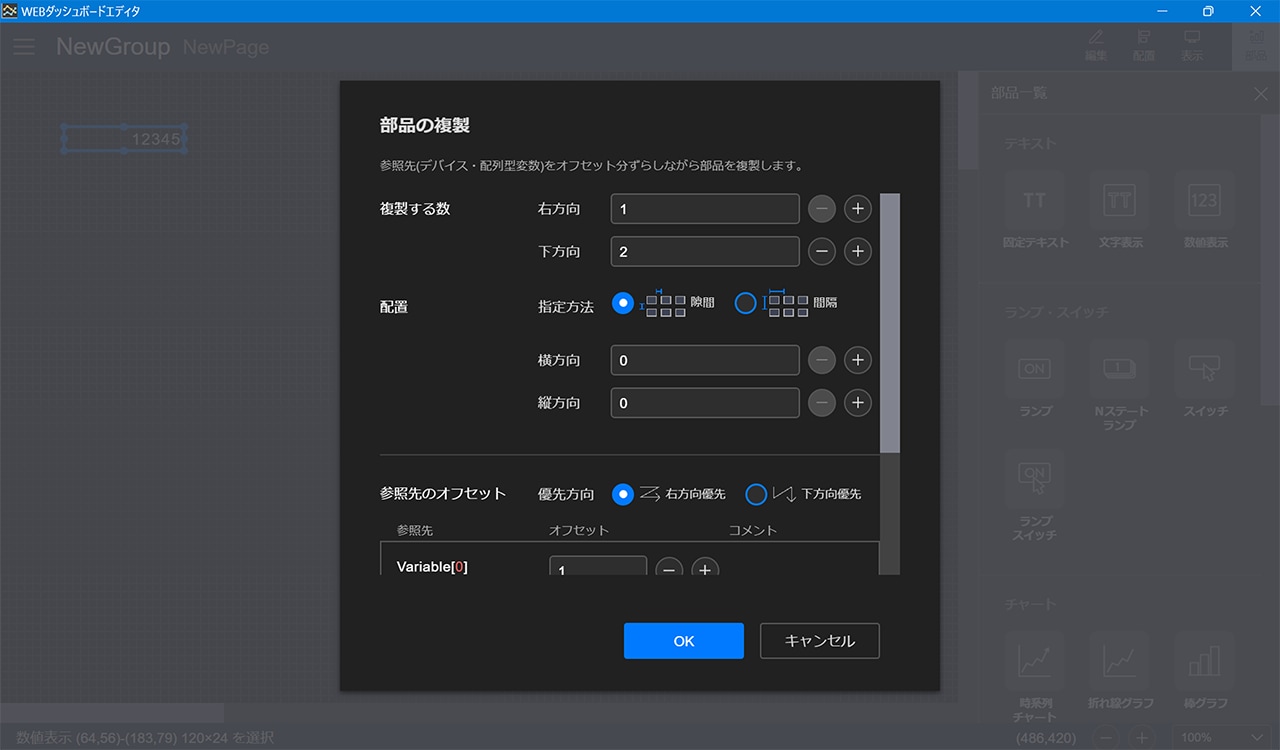

2. 「部品の複製」ダイアログが表示されるので、複製する数および部品の配置間隔を設定します。

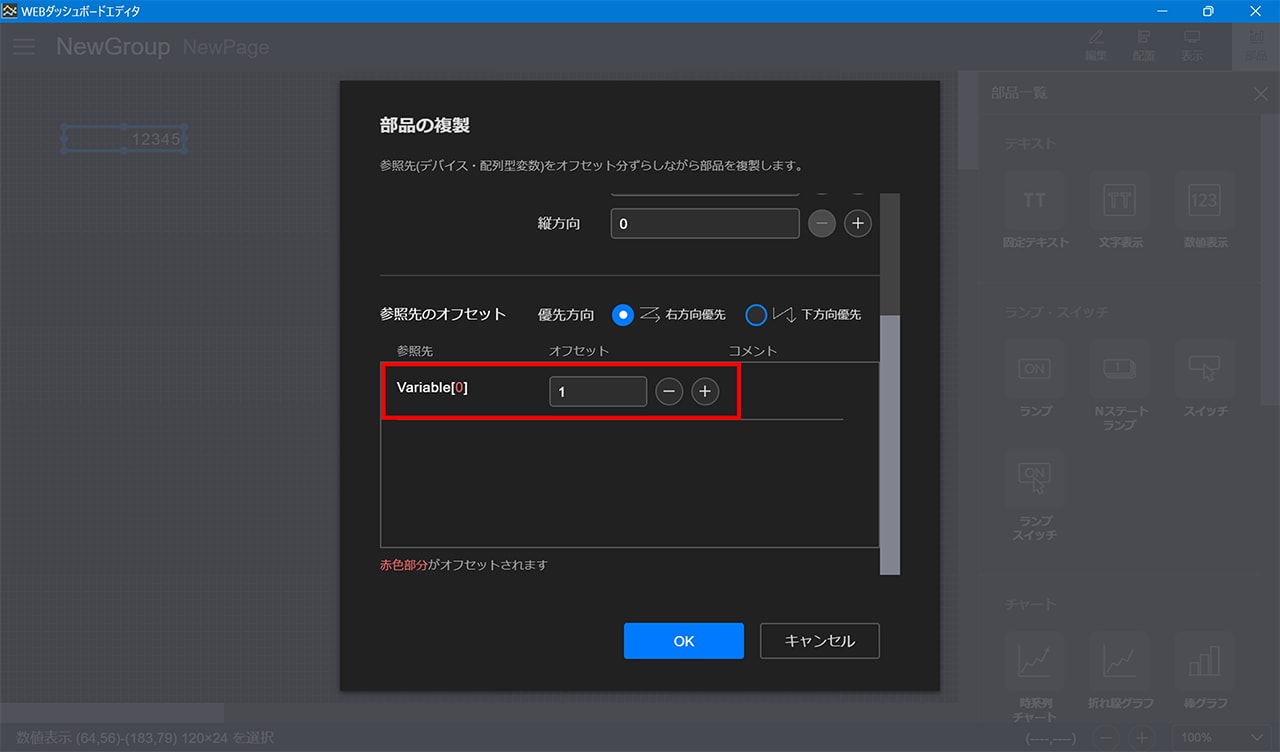

3. 下にスクロールして、変数/デバイスのオフセット値を設定します。

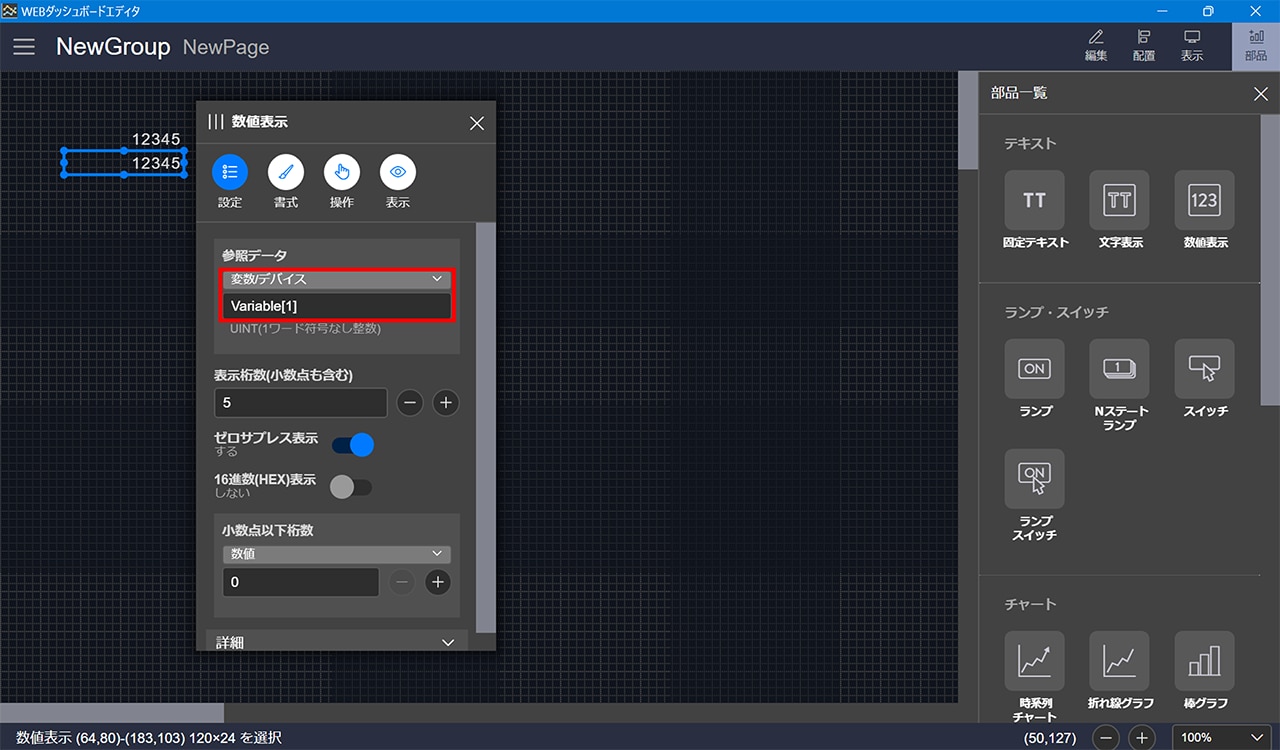

4. 変数/デバイスが指定したオフセットで同じ部品が複製されます。

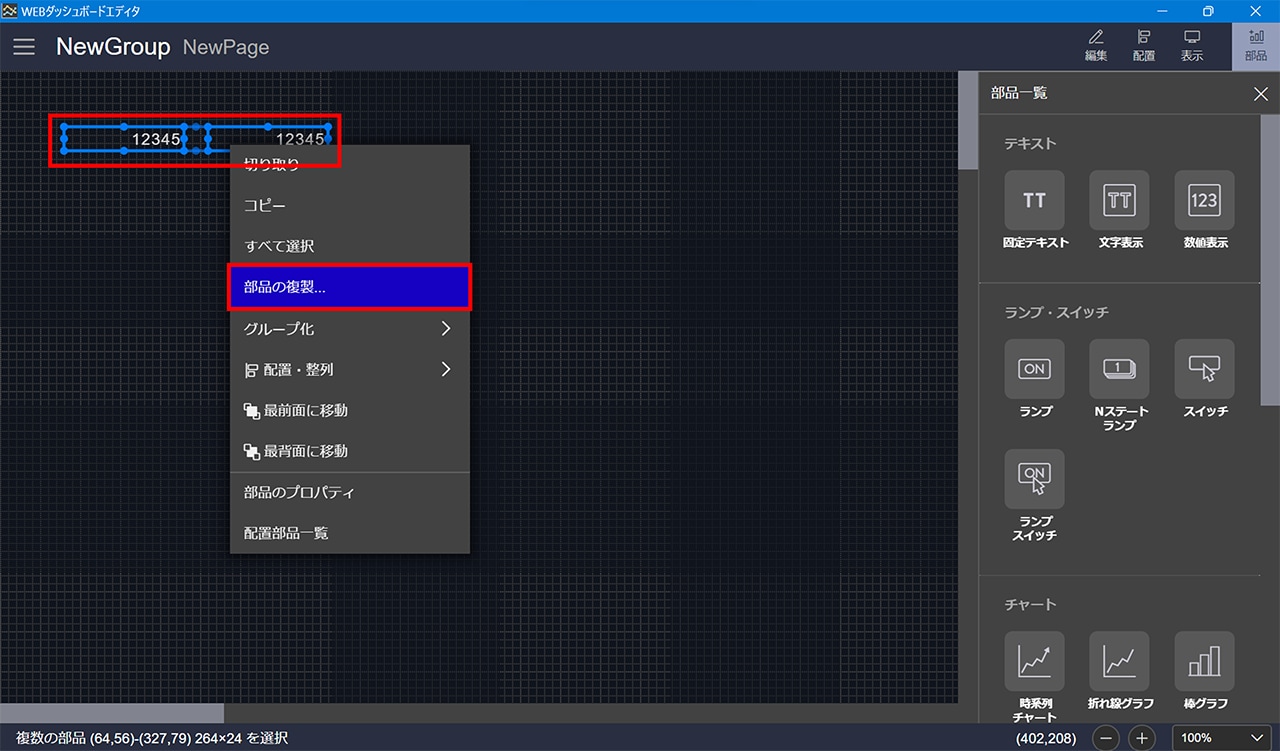

5. 複数の部品を範囲選択またはShiftキーを押しながら選択した状態で選択、右クリックメニューの【部品の複製】を選択して、同時に複数の部品を複製できます。

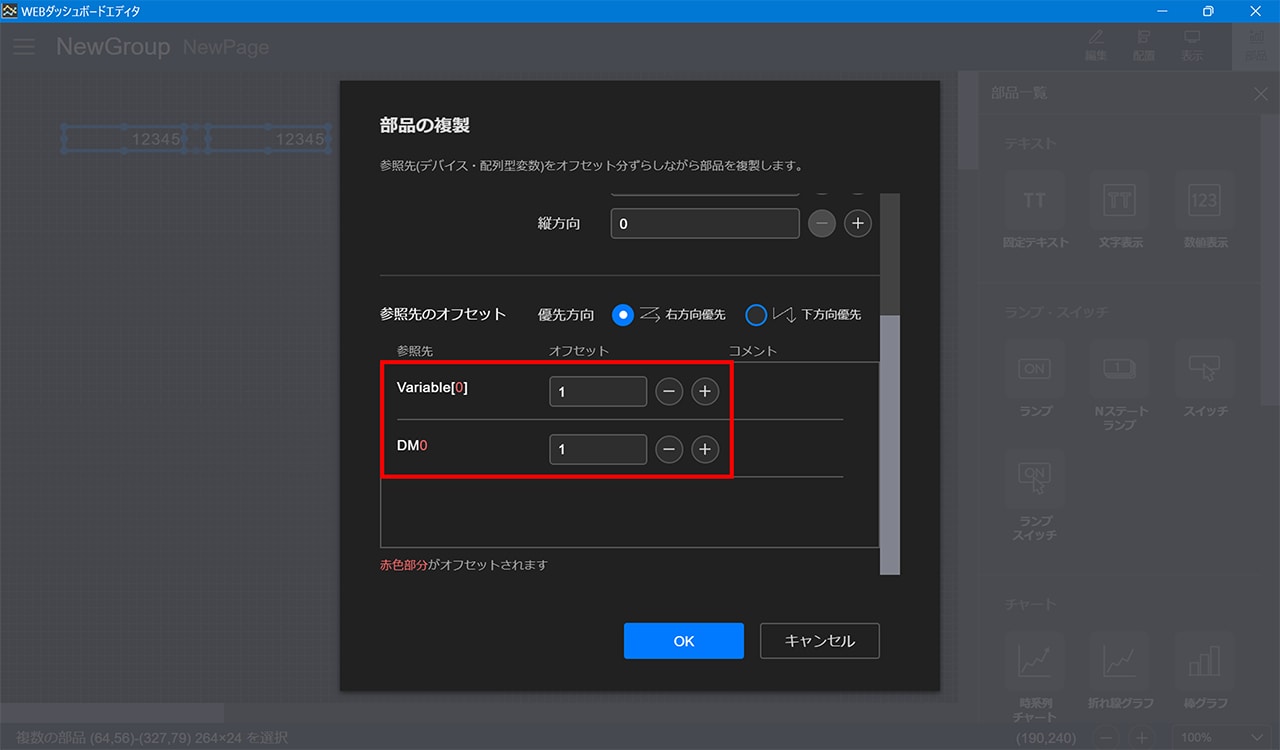

6. 複数の変数/デバイスのオフセットを指定して複製できます。
