円形メーターを作成したい

円形メーターの作成方法を説明します。

設定手順

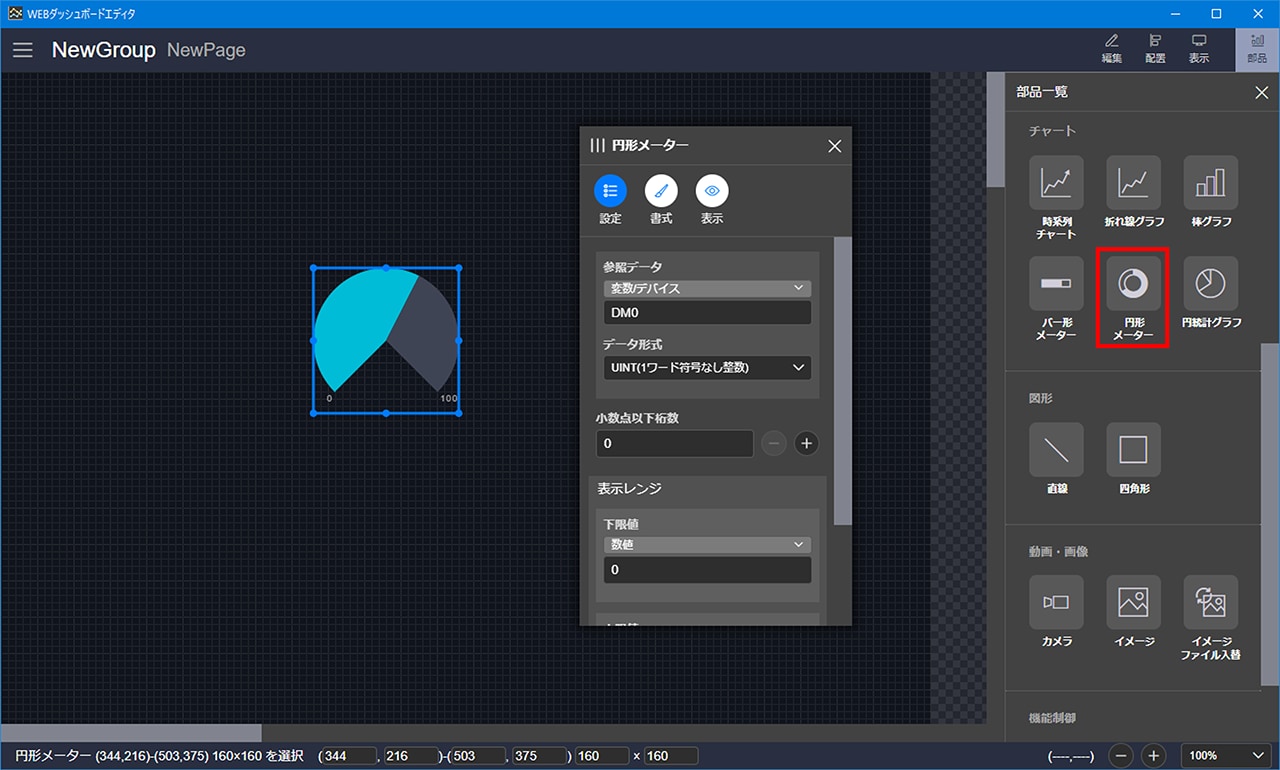

1. 「円形メーター」部品を配置します。
「参照データ」や「表示レンジ」などを設定します。

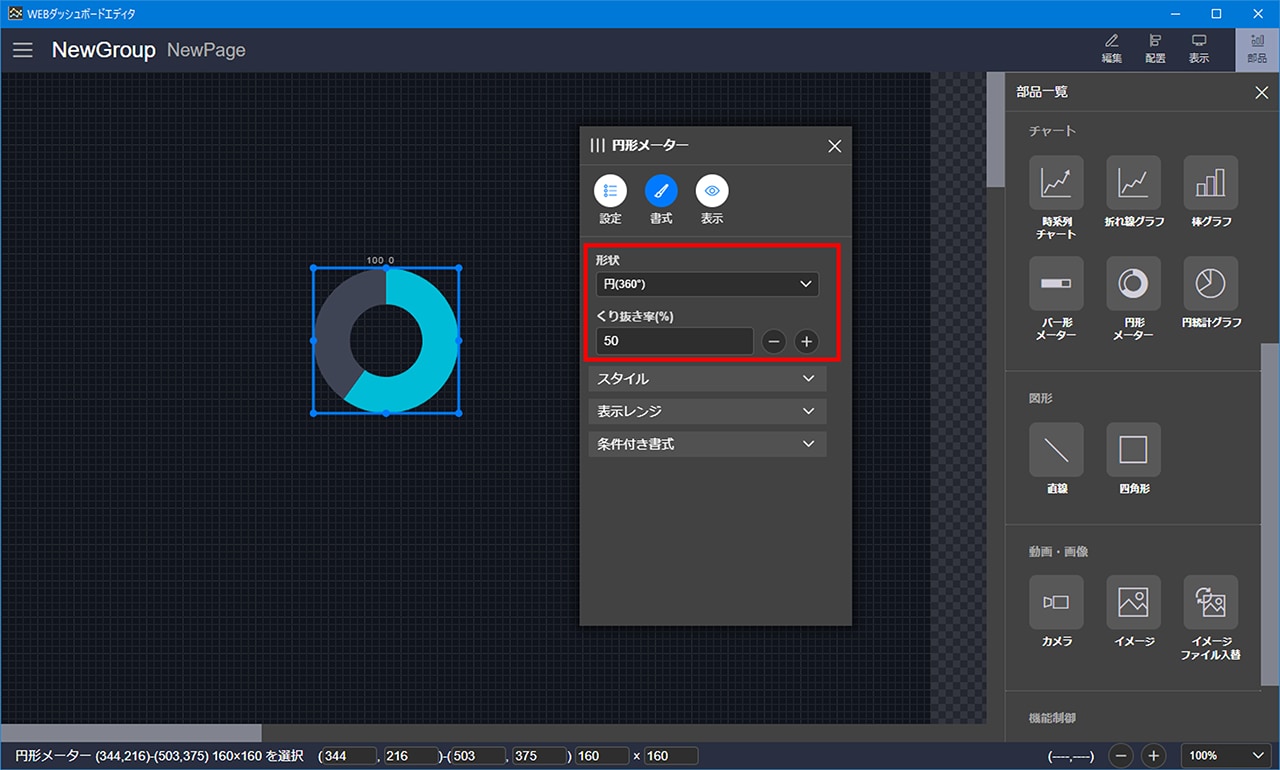

2. 形状を変更したい場合は、「形状」および「くりぬき率」を変更します。

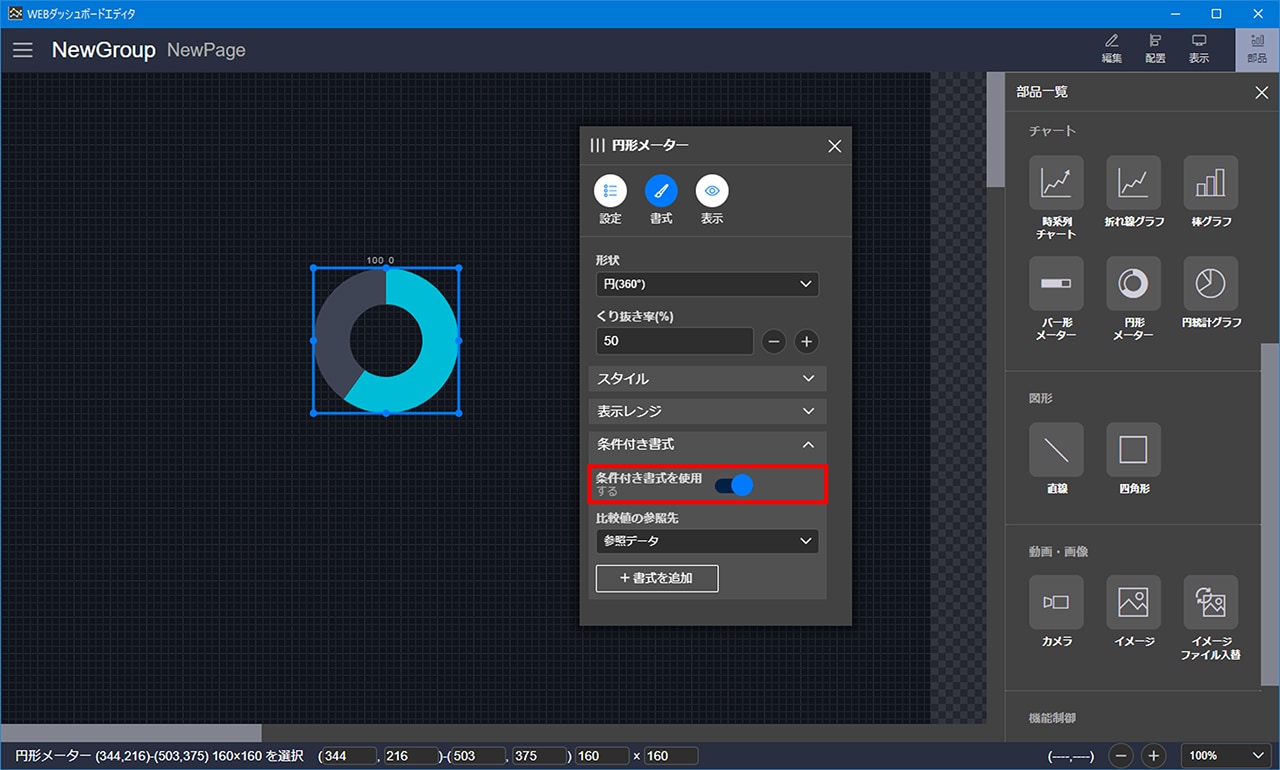

3. 条件によって表示色を変更等したい場合は、「書式」の「条件付き書式を使用」をONにします。
〔書式を追加〕を選択します。

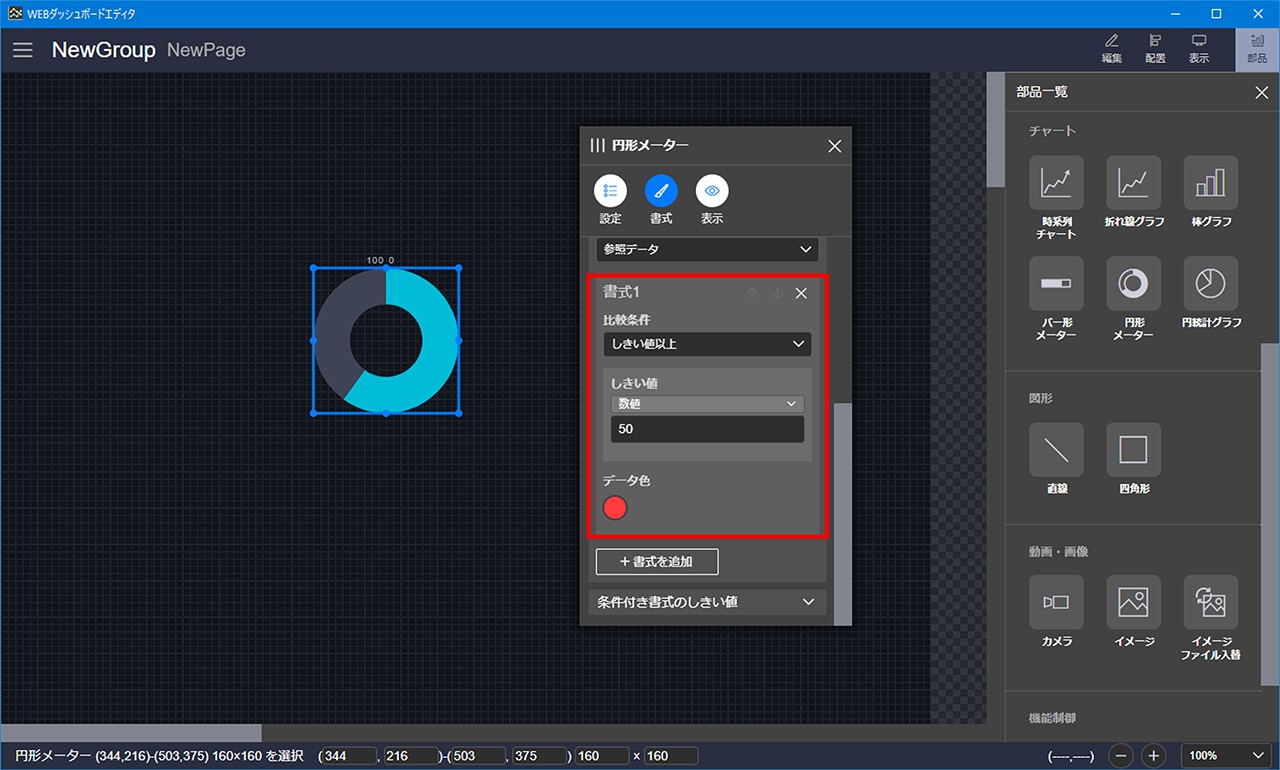

4. 条件および表示色を設定します。
