画像を切り替えて表示したい
KVシリーズのCPUユニットまたはKV-XD02のメモリ内の画像データを表示および切り替える方法を説明します。
設定手順

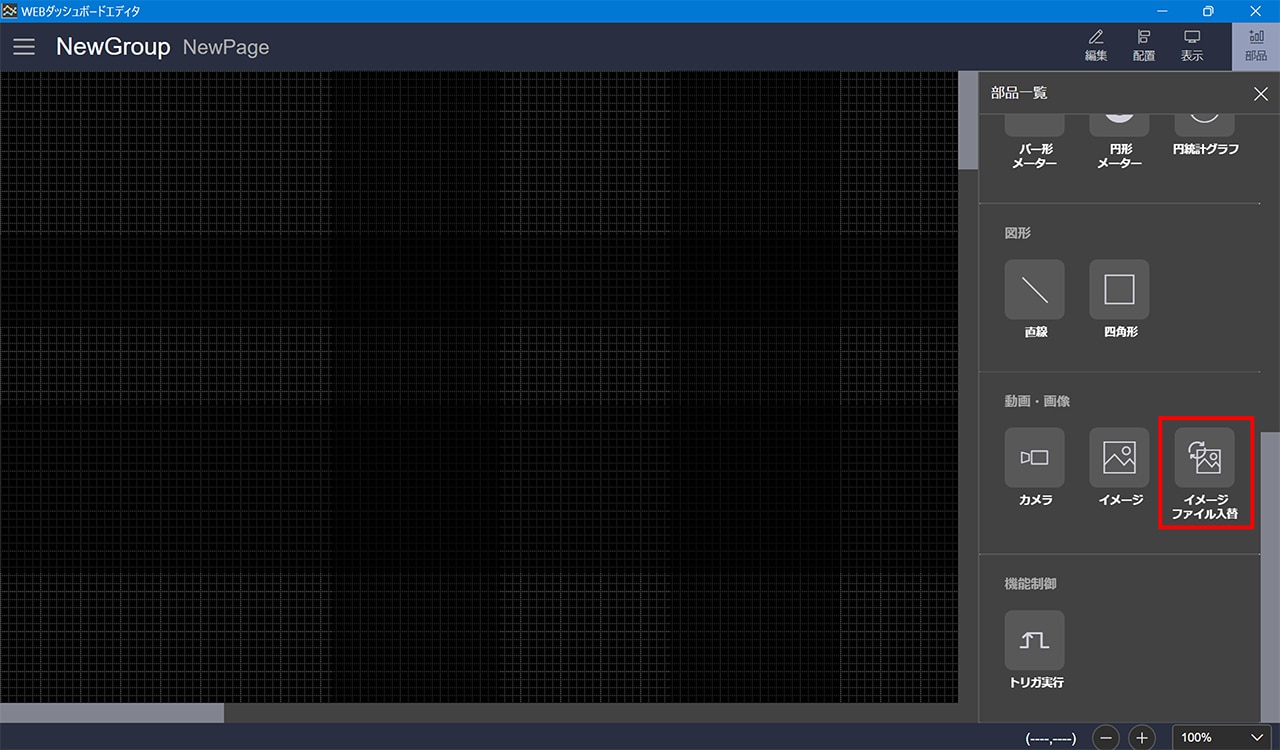

1. 「イメージファイル入替」部品を画面上に配置します。

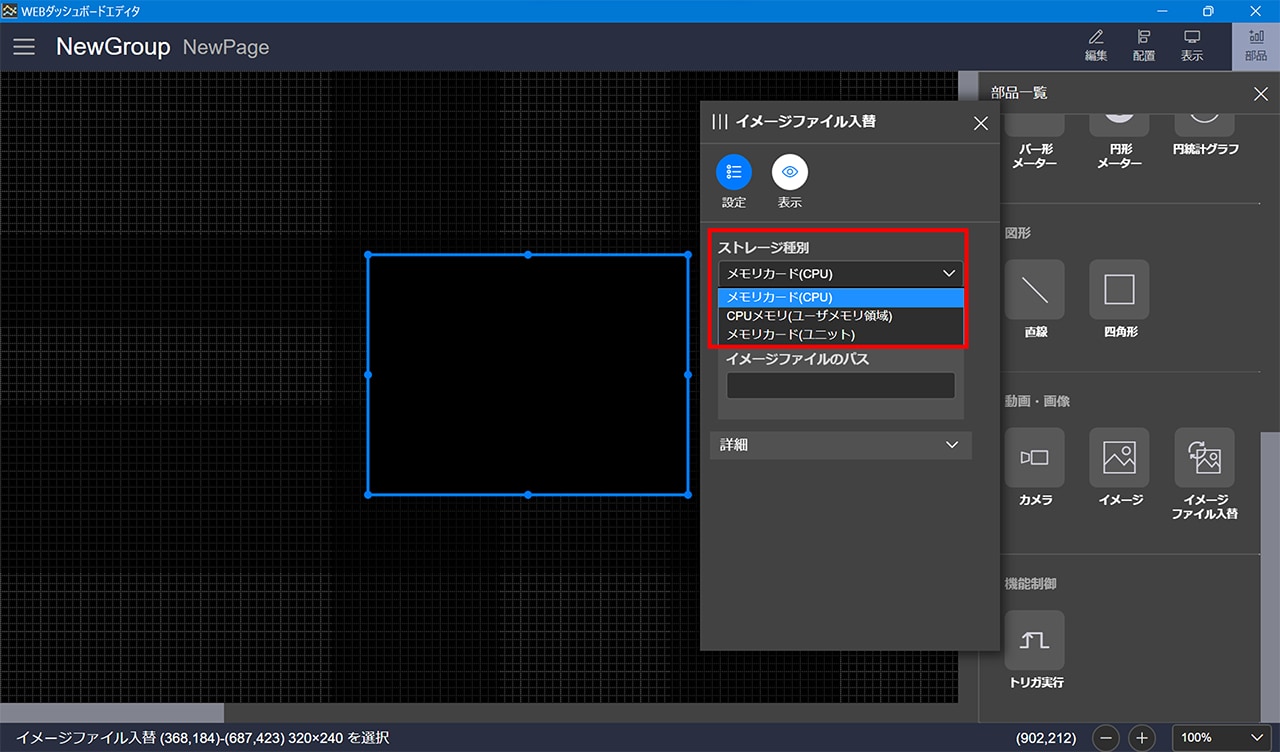

2. ストレージ種別にて表示したい画像が格納されているメモリを選択します。

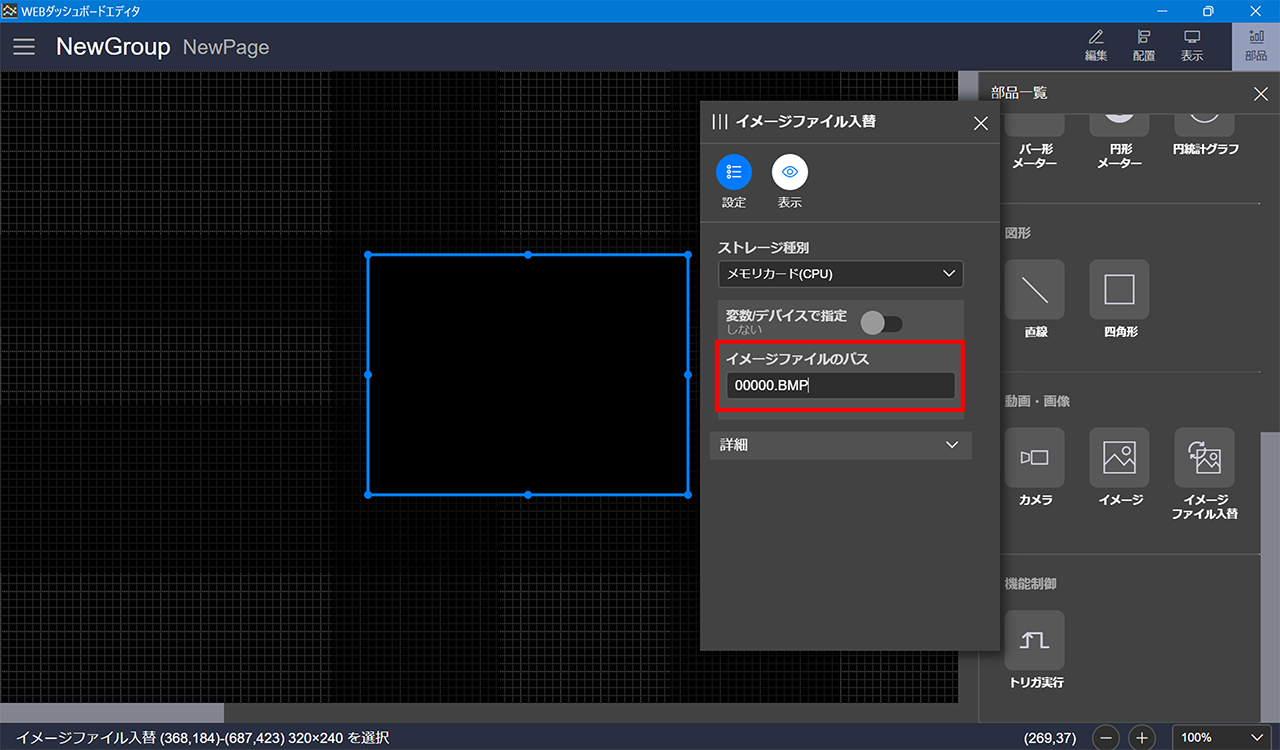

3. 「イメージファイルのパス」にストレージ種別で選択内容以降のファイルパスを設定します。
下図はCPUユニットのSDカード直下にある“00000.BMP”を表示する場合の例です。

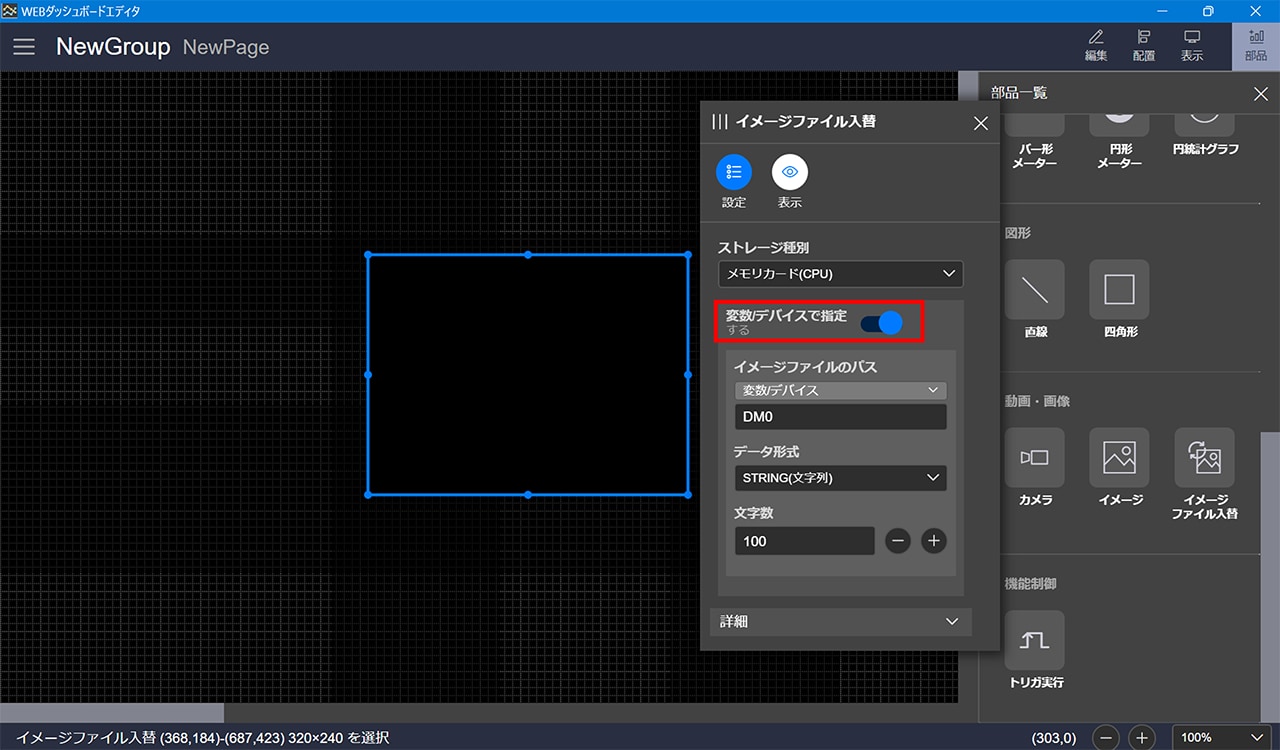

4. 「変数/デバイスで指定」をONにすることでイメージファイルのパス指定を任意に変更できるため、文字表示部品やプログラムからパスを指定することで任意に表示する画像を切り替えできます。
