組み込み機器 テスト支援システム TC-3000シリーズ ユーザーズマニュアル

テスト仕様

概要

参照先

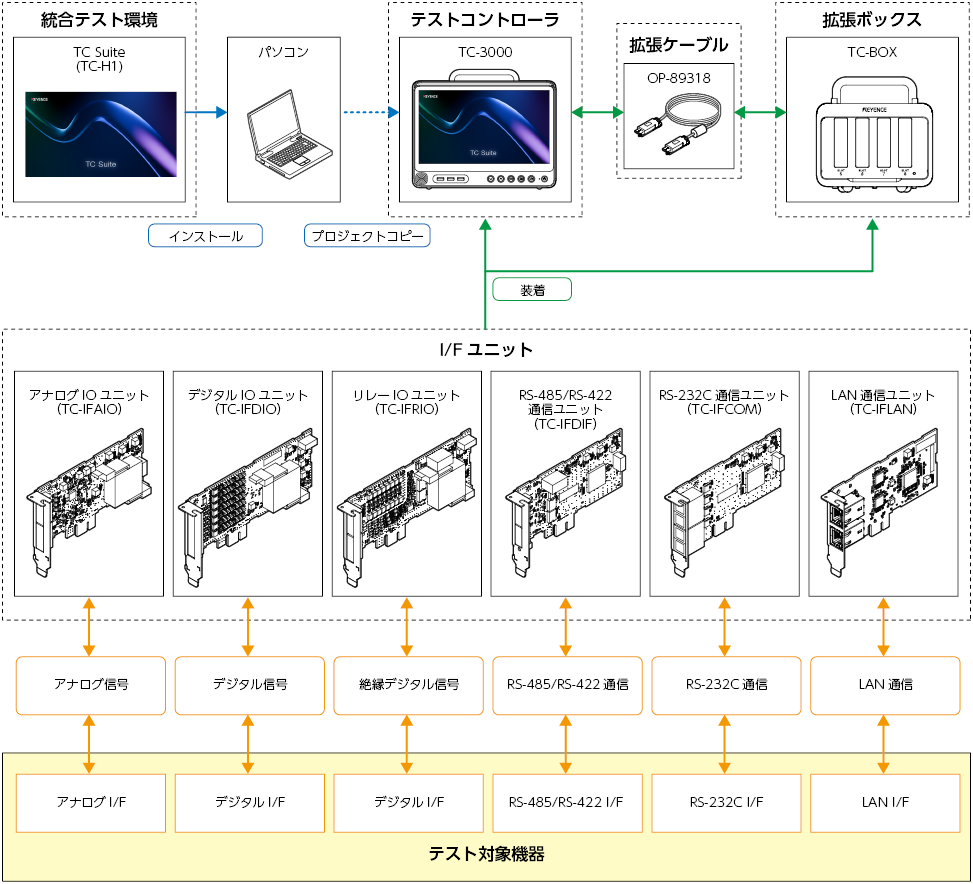

本機の設置、接続をおこないます。

IFユニット、外部機器、電源、などが対象です。

設置と接続

概要

参照先

電源をONにしてTC Suiteを起動します。

起動・終了

概要

参照先

画面の基本操作を確認してください。

• 画面の基本操作
• フロントキーの基本操作
• インジケーター
• スピーカー

初期設定、および環境設定をおこなってください。

イーサネット、USBカメラ、ベースパス、アカウント、通知、LED、音、補助電源などの設定が対象です。

• 初回起動時のOSの設定
• 環境設定

TC-H1を使用する場合は、機能差と制限をご確認ください。

TC-H1をご利用の場合

概要

参照先

テストプロジェクトを作成します。

新規作成、またはテンプレートからの作成ができます。

• プロジェクトの新規作成
• テンプレートからの作成

概要

参照先

IFユニットの設定をおこないます。

ユニット（AIO、COM、DIF、DIO、LAN、RIO）の選択、割り付け変更などが対象です。

ユニット設定

－

設定完了後、接続確認に進みます。

概要

参照先

ユニットごとに、テスト対象との接続状態を確認します。

※ 実際に結果が出力されます。

• アナログIOユニット（TC-IFAIO）の接続状態を確認する。
• RS-232C通信ユニット（TC-IFCOM）の接続状態を確認する。
• デジタルIOユニット（TC-IFDIO）の接続状態を確認する。
• RS-485/RS-422通信ユニット（TC-IFDIF）の接続状態を確認する。
• リレーIOユニット（TC-IFRIO）の接続状態を確認する。
• LAN通信ユニット（TC-IFLAN）の接続状態を確認する。

－

• 設定完了後、テストケースを作成する場合は、テストケースとテストスイートの作成に進みます。
• テストケースを作成しない場合は、テスト試行 ～ 実行履歴確認に進みます。

概要

参照先

テストケースを作成します。

スクリプト、ブロック、波形チャート、通信テーブル、取り込みなどをおこないます。

テストケースの作成

概要

参照先

テストスイートを作成します。

実行順設定、実行スレッド設定をおこないます。

8. テストスイート

－

設定完了後、テスト試行 ～ 実行履歴確認に進みます。

概要

参照先

テストを試行します。

※ 実際に結果が出力されます。

トライアル（テストスイート試行/テストケース試行）

必要に応じてプログラムチェックをおこないます。

プログラムチェック

概要

参照先

テスト実行を準備します。

スケジュール実行、通知設定、接続確認をおこないます。

• 実行条件設定
• スケジュール実行
• 通知設定

概要

参照先

テストを実行します。

※ 実際に結果が出力されます。

テスト実行

概要

参照先

テスト実行履歴を確認します。

テスト結果確認

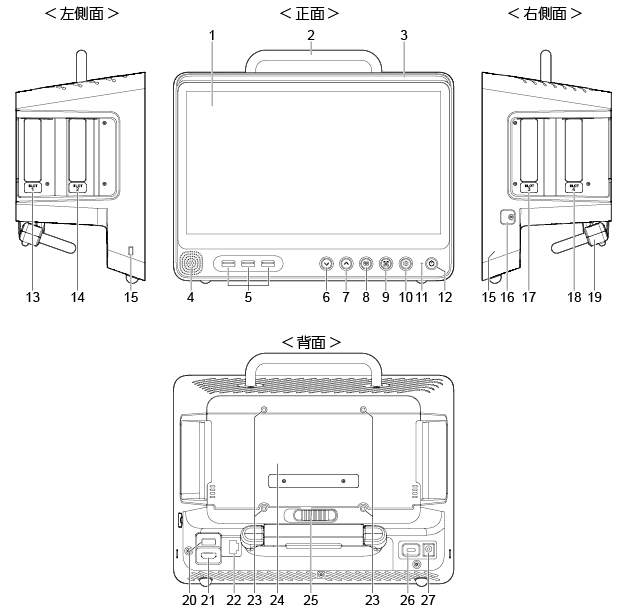

1

タッチパネル

タッチ操作に対応したメイン画面です。

2

ハンドル

本機を持ち運びするときのハンドルです。

3

ステータスインジケーター

テスト状況を表示します。

4

スピーカー

操作に応じた音（確認音・警告音など）を出力します。

5

USB2.0ポート

マウス、キーボード、カメラなどの外付けUSBデバイスの接続が可能です。

6

［↓］ボタン

スピーカーの音量を下げます。

7

［↑］ボタン

スピーカーの音量を上げます。

8

［F1］ボタン

ファンクションキー1です。初期状態では、ソフトキーボードが起動します。

9

［F2］ボタン

ファンクションキー2です。初期状態では、画面をキャプチャーします。

10

［F3］ボタン

ファンクションキー3です。初期状態では、設定アプリが起動します。

11

パワーインジケーター

本機への通電状態を示しています。

12

［電源］ボタン

長押し（1秒）で起動し、長押し（3秒）で終了します。

13

SLOT1

各インターフェースユニットを装着します。

14

SLOT2

15

セキュリティースロット

ケンジントンロック方式に対応しており、市販の対応セキュリティーワイヤーを使用して本機を固定できます。

16

拡張ボックスポート

TC-BOX（拡張ボックス）を接続する拡張ケーブル（OP-89318）のためのポートです。

17

SLOT3

各インターフェースユニットを装着します。

18

SLOT4

19

スタンド

モニター画面の角度を2段階で調整することができます。

20

USB3.1ポート

マウス、キーボード、カメラなどの外付けUSBデバイスの接続が可能です。

21

外部モニターポート

本機の画面をモニターに出力するための端子です。

22

LANポート

本機をネットワークに接続するためのLANポートです。

23

取付ねじ（VESA100）

VESA100（縦100mm × 横100mm）に対応した固定ねじです。

24

IFボックス

各インターフェースユニットを装着するためのボックスです。

25

IFボックス固定レバー

IFボックスを固定するためのレバーです。

26

USB PDポート

USB Power Delivery（USB PD）に対応した電源から、本機に給電するための入力専用ポートです。外部機器への電力供給には使用できません。

27

ACアダプターポート

付属のACアダプター（OP-88389）を接続し、本機に電力を供給するためのポートです。

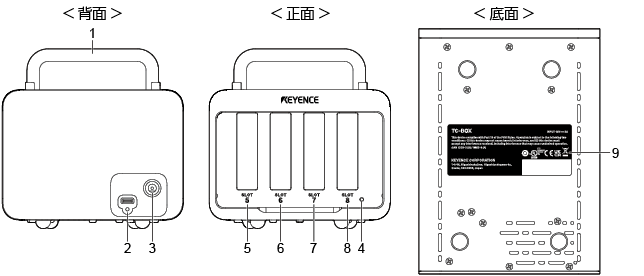

1

ハンドル

本機を持ち運びするときのハンドルです。

2

コントローラー接続ポート

コントローラーと接続するための付属の拡張ケーブル（OP-89318）を接続するポートです。

3

ACアダプターポート

付属のACアダプター（OP-88389）を接続し、本機へ電力を供給するためのポートです。

4

パワーインジケーター

本機への通電状態を示しています。

5

SLOT5

各インターフェースユニットを装着します。

6

SLOT6

7

SLOT7

8

SLOT8

9

製品ラベル

型式や規制・規格、シリアル番号などの情報を記載しています。

1

固定用ねじ穴

IFボックスに固定するときのねじ穴です。

2

デジタルIO用端子

デジタルIOコネクタ端子台を装着します。

1

固定用ねじ穴

IFボックスに固定するときのねじ穴です。

2

リレーIOコネクタIN端子台

リレーIOコネクタのIN端子台を装着します。

3

リレーIOコネクタOUT端子台

リレーIOコネクタのOUT端子台を装着します。

1

固定用ねじ穴

IFボックスに固定するときのねじ穴です。

2

アナログIOコネクタIN端子台

アナログIOコネクタのIN端子台を装着します。

3

アナログIOコネクタOUT端子台

アナログIOコネクタのOUT端子台を装着します。

1

固定用ねじ穴

IFボックスに固定するときのねじ穴です。

2

RS-232Cポート1

テスト対象とRS-232C通信をするためのポートです。

3

RS-232Cポート2

4

RS-232Cポート3

5

RS-232Cポート4

1

固定用ねじ穴

IFボックスに固定するときのねじ穴です。

2

RS-485/RS-422ポート1

テスト対象とRS-485/RS-422通信をするためのポートです。

3

RS-485/RS-422ポート2

1

固定用ねじ穴

IFボックスに固定するときのねじ穴です。

2

LANポート1

テスト対象とLAN通信するためのポートです。

3

LANポート2
