2章 測定前の準備
測定前におこなう準備や、基本的な調整について説明します。
|
データ取得・測定 |
|
Step 1 |
|
システムの起動 スタンド、コントローラ、測定部および制御用パソコンの電源をONにします。 測定部の電源は測定開始60分以上前にONにします。 |
|
Step 2 |
|
VL-800 Seriesアプリケーションの起動 ［VL-800 Seriesアプリケーション］を起動します。 |
|
Step 3 |
|
測定対象物のセッティング データ取得および測定する測定対象物をステージに載せます。 |
|
Step 4 |
|
データ取得位置の調整 画面上に表示されるステージ制御ウィンドウで、測定対象物がデータ取得位置にくるように調整します。 |
|
Step 5 |
|
データ取得・測定 VL-800 Seriesアプリケーションで、測定対象物のデータ取得および測定をおこないます。 |

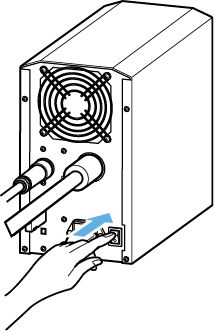

- コントローラの主電源がONになっていないときは、コントローラ後面のメイン電源スイッチをONにします。
|
|
コントローラ前面のPowerLEDが橙色に点灯しているときは、すでに主電源がONになっています。後面のメイン電源スイッチを操作する必要はありません。 |
- ステージ部の主電源がONになっていないときは、ステージ部後面のメイン電源スイッチをONにします。

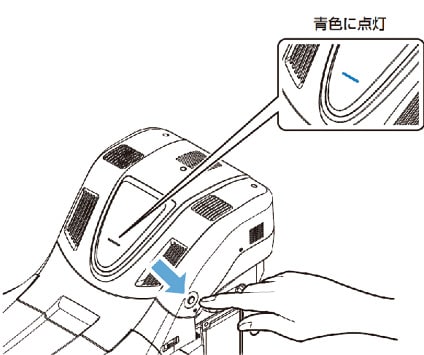

- 測定部右側面のPowerボタンをONにします。
PowerLEDが青色に点灯します。また、コントローラのPowerLEDも青色に点灯します。
|
|
測定部右側面のPowerボタンは、測定開始の60分以上前にONにしてください。 内部の温度を安定させて、初期ドリフトによる測定値の誤差発生を防ぐためには、60分以上の与熱時間が必要です。 |
- 制御用パソコンの電源をONにします。
|
|
測定部より制御用パソコンの電源を先にONにしても問題はありませんが、制御用パソコンが測定部を認識して通信できるようになるまで、数十秒程度の時間がかかります。 |
- Windowsを終了します。
制御用パソコンの電源がOFFになります。
- 測定部右側面のPowerボタンを長押しします。
- ステージ部後面のメイン電源スイッチをOFFにします。
- コントローラ後面のメイン電源スイッチをOFFにします。
|
|
コントローラの主電源は、操作が終了するたびにOFFにする必要はありません。長時間使用しないときや、移動のときは、コントローラ後面のメイン電源スイッチをOFFにしてください。 |
- システムを起動します。
- デスクトップの［VL-800 Seriesアプリケーション］アイコンをダブルクリックするか、またはWindowsのタスクバーで［スタート］ボタン→［KEYENCE VL-800］→［VL-800 Seriesアプリケーション］の順にクリックします。
VL-800 Seriesアプリケーションが起動し、メインウィンドウが表示されます。

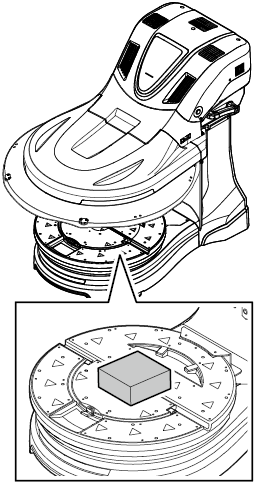

- データを取得する測定対象物をステージ上に載せます。
|
|
ステージに載せることができる測定対象物の高さは200mmまでです。 質量は、VL-850/VL-830ともに50kgまでです。 |
回転ステージの傾斜台を傾斜させて、測定対象物を置くこともできます。
傾斜台のつまみを指で引き上げると、角度を調整できます。
傾斜台は、15°、30°、および45°の3段階で角度を調整できます。
- 測定対象物の大きさによって、遮光カーテンを上下させます。
VL-850の場合
測定対象物がφ500mm以下の場合は、遮光カーテンを下げます。

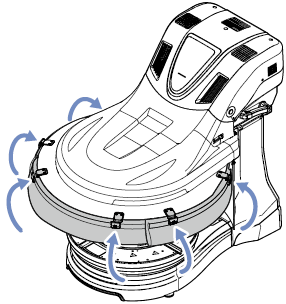

測定対象物がφ500mm以上の場合は、遮光カーテンを上げ、サイドに取り付けられたマグネットに固定します。
測定対象物が遮光カーテンに当たる場合は、遮光カーテンを内側のマグネットに固定することもできます。
VL-830の場合
測定対象物がφ300mm以下の場合は、遮光カーテンを下げます。

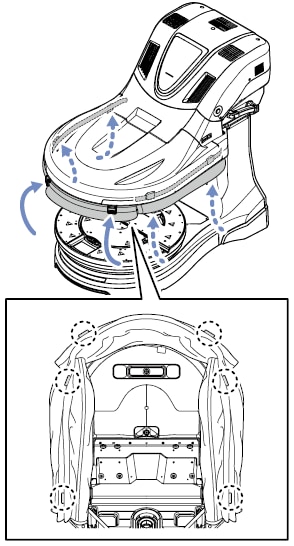

測定対象物がφ300mm以上の場合は、遮光カーテンを上げ、外側のマグネットと内側のマグネットに固定します。
