3Dスキャナ型三次元測定機 VL-800 リファレンスマニュアル

ここでは、幾何公差について、基本的な操作の流れを図示します。

詳しい操作については、それぞれの参照先のページをご確認ください。

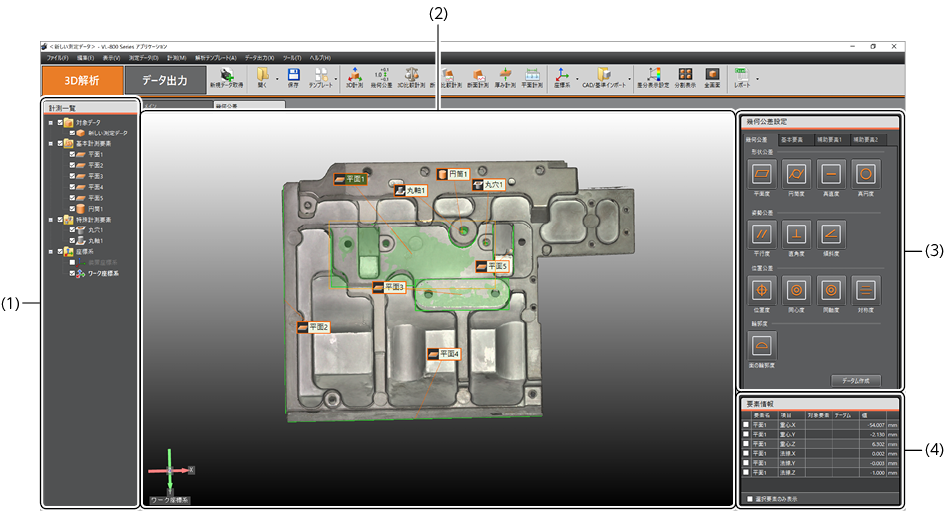

幾何公差タブを表示する

計測をおこなうために、［幾何公差］タブを表示します。

1. 計測データを開きます。

「ファイルを開く/閉じる」

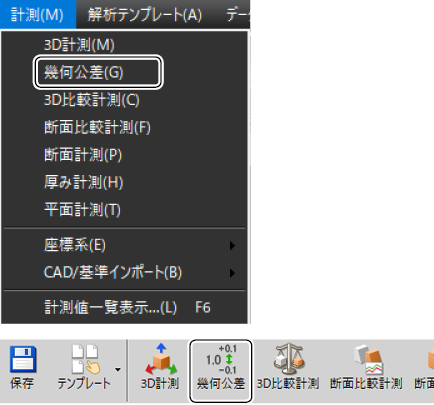

2. ［計測］メニューから［幾何公差］を選択します。または、ツールバーの［3D解析］タブの［幾何公差］ボタンをクリックします。

幾何公差計測をおこなう

測定データに要素を指定して幾何公差計測をおこないます。

1. 計測ツールから目的のタブを選択します。
2. 目的の計測ツールボタンをクリックし、3D画像上で計測をおこないます。

要素の編集/削除

ここでは計測ツールで配置した要素や計測の編集/削除について説明します。

選択

以下のいずれかの操作をおこなうと、要素を選択できます。

• 3D表示領域で目的の要素またはラベルをクリックする

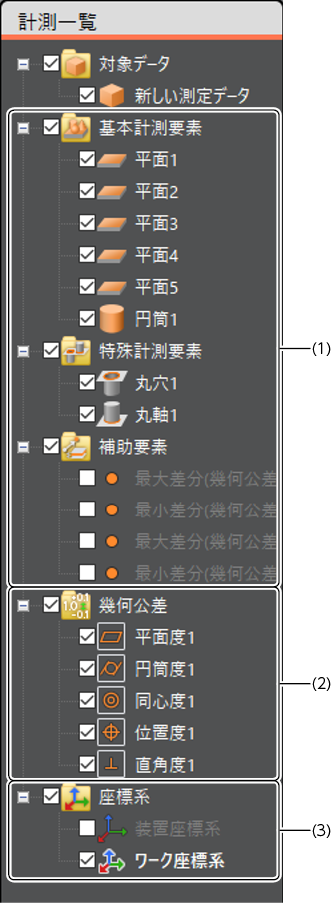

• 計測一覧で目的の要素を選択する

編集

以下のいずれかの操作をおこなうと、要素を編集できます。

• 3D表示領域または計測一覧で要素を選択し、右クリックメニューから［編集］を選択する
• 計測一覧で要素をダブルクリックする

表示設定の変更

作成される要素やラベルの表示は、［環境設定］画面の［要素表示一括設定］で設定します。

「要素の表示設定」

3D表示領域または計測一覧で要素を選択し、右クリックメニューから［要素表示設定］を選択すると、表示設定を変更できます。

名前の変更

初期状態では、計測ツールのツール名称に、1から始まる通番を追加した名前が付きます。たとえば、［平面］で設定した1つ目の計測名は［平面1］となります。

以下のいずれかの操作をおこなうと、計測名を変更できます。

• 3D表示領域または計測一覧で要素を選択し、右クリックメニューから［名前の変更］を選択する
• 計測一覧で要素を選択し、F2キーを押す

削除

以下のいずれかの操作をおこなうと、要素を削除できます。

• 3D表示領域または計測一覧で要素を選択し、右クリックメニューから［削除］を選択する
• 計測一覧で要素を選択し、Deleteキーを押す

計測結果を出力する

幾何公差の計測結果をレポートやExcelファイルへ出力することができます。

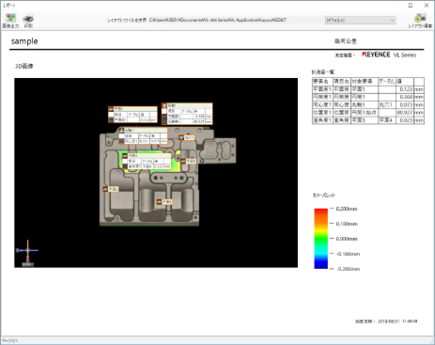

レポート出力

別ウィンドウに定型のレポート形式で出力します。

「レポート形式で出力する」

Excelファイル出力

Excelにグリッド表示のレイアウトで画像データとテキストを出力します。

計測結果の統計処理やExcelでのグラフ作成にはこちらの機能を使用します。

「Excelに出力する」

CSV保存

計測結果をCSV形式のファイルに出力します。

CSV形式で保存したデータは、Microsoft Excelなどの表計算ソフトで読み込むことができます。

「レポート出力」

画像保存

表示している計測タブに表示されている計測画面（3D表示領域）を画像データとして出力します。

「画像として出力する」

印刷

計測結果を印刷できます。

「計測結果の印刷」

同軸度/平行度の強調表示

同軸度および平行度を計測している場合、データムの基準長さと計測対象のデータムからの傾きを強調表示した方向を矢印で表示できます。

ここでは、同軸度を例に説明します。

1. 同軸度を計測します。

「同軸度」

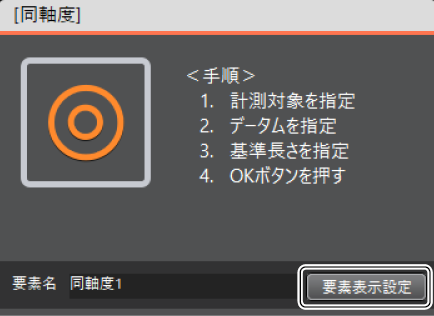

2. ［要素表示設定］ボタンをクリックします。

［要素表示設定］画面が表示されます。

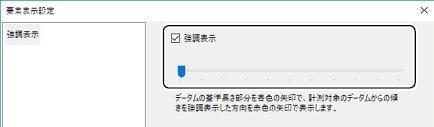

3. ［強調表示］チェックボックスをONにして、スライダーの位置を調整します。

4. ［OK］ボタンをクリックします。

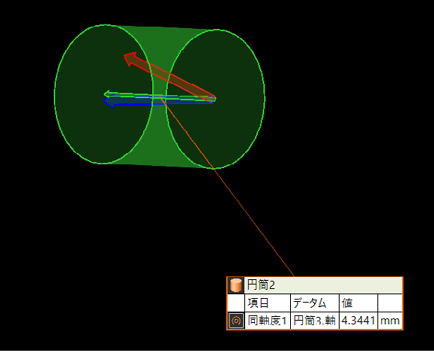

画面上に矢印が表示されます。

• 矢印（緑）：同軸度を計測している要素の軸の方向
• 矢印（青）：データムの基準長さ
• 矢印（赤）：計測対象のデータムからの傾きを強調表示した方向

幾何公差

平面度、円筒度、平行度などに代表される、幾何公差を計測します。幾何公差で利用できる要素は大きく2種類の要素に分類されます。

• 基本計測要素

平面や円筒などの基本となる形状の要素です。

測定データ上で形状を選択します。

基本計測要素は、入力要素として使用できます。

• 補助要素

数値入力または入力要素を組み合わせて、別の入力要素を作成するための要素です。

• データム要素

幾何公差のデータムとして使用できる要素です。輪郭度のデータムにはデータム要素しか指定できません。

入力要素の種類

幾何公差では、座標系、基本計測要素、特殊計測要素、補助要素を入力要素として使用できます。

入力要素を機能別に分類すると、以下のものに分かれます。

幾何公差

幾何公差をもとに公差判定するツールをまとめています。

平面度や平行度などの測定ができます。

平面度

1. ［平面度］ボタンをクリックします。

［計測操作エリア］に［平面度］と［要素情報］が表示されます。

2. 必要に応じて［要素名］を変更します。

3. 入力要素（［計測対象］）を設定します。

4. 必要に応じて［フィルター］ボタンをクリックします。

［フィルター］ダイアログボックスが表示されます。

5. フィルターを設定します。

フィルターを使用する

フィルターを使用するかどうかを設定します。

カットオフ

カットオフ値を設定します。

カットオフ値（mm）よりも短い波長のうねり・ノイズ成分が低減されます。

6. ［OK］ボタンをクリックします。
7. ［OK］ボタンをクリックします。

円筒度

1. ［円筒度］ボタンをクリックします。

［計測操作エリア］に［円筒度］と［要素情報］が表示されます。

2. 必要に応じて［要素名］を変更します。

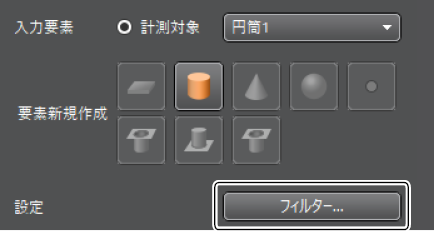

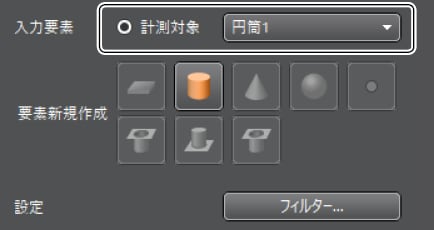

3. 入力要素（［計測対象］）を設定します。

4. 必要に応じて［フィルター］ボタンをクリックしてフィルターを設定します。

［フィルター］ダイアログボックスが表示されます。

フィルターを使用する

フィルターを使用するかどうかを設定します。

カットオフ

カットオフ値を設定します。

カットオフ値（mm）よりも短い波長のうねり・ノイズ成分が低減されます。

5. ［OK］ボタンをクリックします。

真直度

1. ［真直度］ボタンをクリックします。

［計測操作エリア］に［真直度］と［要素情報］が表示されます。

2. 必要に応じて［要素名］を変更します。

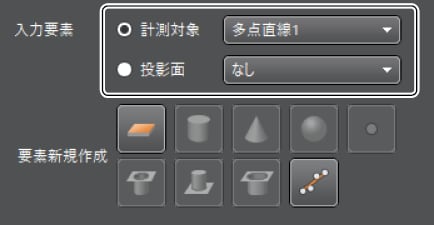

3. 入力要素（［計測対象］、［投影面］）を設定します。

4. ［OK］ボタンをクリックします。

真円度

1. ［真円度］ボタンをクリックします。

［計測操作エリア］に［真円度］と［要素情報］が表示されます。

2. 必要に応じて［要素名］を変更します。

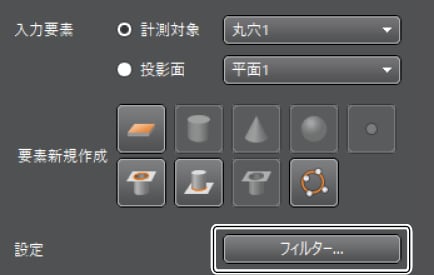

3. 入力要素（［計測対象］、［投影面］）を設定します。

4. 必要に応じて［フィルター］ボタンをクリックしてフィルターを設定します。

［フィルター］ダイアログボックスが表示されます。

フィルターを使用する

フィルターを使用するかどうかを設定します。

カットオフ

カットオフ値を設定します。

カットオフ値（mm）よりも短い波長のうねり・ノイズ成分が低減されます。

5. ［OK］ボタンをクリックします。

平行度

1. ［平行度］ボタンをクリックします。

［計測操作エリア］に［平行度］と［要素情報］が表示されます。

2. 必要に応じて［要素名］を変更します。

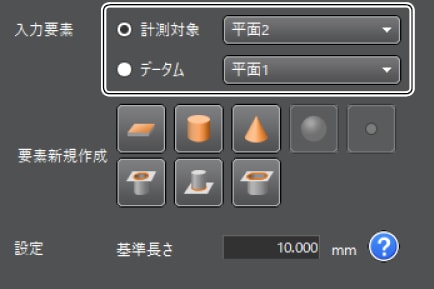

3. 入力要素（［計測対象］、［データム］）を設定します。

4. 基準となる長さを［基準長さ］に設定します。

5. ［OK］ボタンをクリックします。

   続けて同じ要素を計測する場合は、［OK⇒次要素］ボタンをクリックしてください。 ［キャンセル］ボタンをクリックすると、設定を破棄して計測タブの初期画面に戻ります。

直角度

1. ［直角度］ボタンをクリックします。

［計測操作エリア］に［直角度］と［要素情報］が表示されます。

2. 必要に応じて［要素名］を変更します。

3. 入力要素（［計測対象］、［データム］）を設定します。

4. 基準となる長さを［基準長さ］に設定します。

5. ［OK］ボタンをクリックします。

   続けて同じ要素を計測する場合は、［OK⇒次要素］ボタンをクリックしてください。 ［キャンセル］ボタンをクリックすると、設定を破棄して計測タブの初期画面に戻ります。

傾斜度

1. ［傾斜度］ボタンをクリックします。

［計測操作エリア］に［傾斜度］と［要素情報］が表示されます。

2. 必要に応じて［要素名］を変更します。

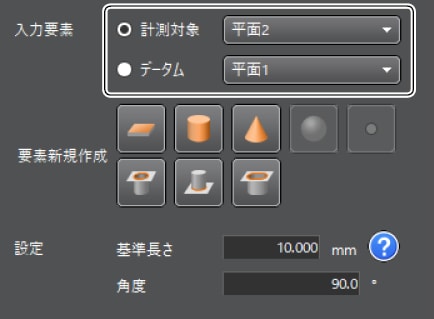

3. 入力要素（［計測対象］、［データム］）を設定します。

4. ［基準長さ］と［角度］を設定します。

5. ［OK］ボタンをクリックします。

位置度

1. ［位置度］ボタンをクリックします。

［計測操作エリア］に［位置度］と［要素情報］が表示されます。

2. 必要に応じて［要素名］を変更します。

3. 入力要素（［計測対象］）を設定します。

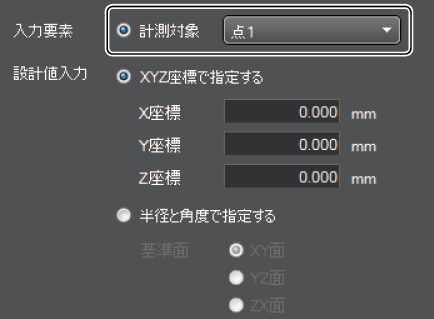

4. 測定方法を選択して、対象点を設定します。
   • ［XYZ座標で指定する］



   座標を使用して対象点を設定します。

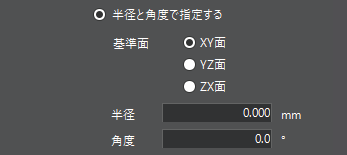

• ［半径と角度で指定する］

基準面内で指定点までの半径（距離）・角度を指定して対象点を設定します。

5. ［OK］ボタンをクリックします。

同心度

1. ［同心度］ボタンをクリックします。

［計測操作エリア］に［同心度］と［要素情報］が表示されます。

2. 必要に応じて［要素名］を変更します。

3. 入力要素（［計測対象］、［データム］）を設定します。

4. ［OK］ボタンをクリックします。

同軸度

1. ［同軸度］ボタンをクリックします。

［計測操作エリア］に［同軸度］と［要素情報］が表示されます。

2. 必要に応じて［要素名］を変更します。

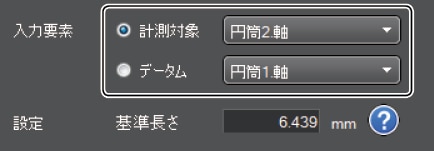

3. 入力要素（［計測対象］、［データム］）を設定します。

4. 基準となる長さを［基準長さ］に設定します。

5. ［OK］ボタンをクリックします。

対称度

1. ［対称度］ボタンをクリックします。

［計測操作エリア］に［対称度］と［要素情報］が表示されます。

2. 必要に応じて［要素名］を変更します。

3. 入力要素（［データム］、［対象要素1］、［対象要素2］）を設定します。

4. 基準となる長さを［基準長さ］に設定します。

5. ［OK］ボタンをクリックします。

面の輪郭度

1. ［面の輪郭度］ボタンをクリックします。

［計測操作エリア］に［輪郭度］と［要素情報］が表示されます。

2. 必要に応じて［要素名］を変更します。

3. 入力要素（［基準データ］）を設定します。

4. 計測領域を指定します。

「領域」

5. データムを3つまで選択します。

「データム要素」

6. ［OK］ボタンをクリックします。

基本要素

新規に基本的な入力要素を作成します。

データム要素を作成する

［データム作成］ボタンをクリックすると、幾何公差に使用するデータム要素を作成できます。

1. ［データム作成］ボタンをクリックします。

基本要素タブが表示されます。

2. データム要素を選択して作成します。

データム要素の作成方法は各基本要素と同様です。

「平面」

「円筒」

「円錐」

「球」

「丸穴」

「丸軸」

「対称面」

「軸平面」

補助要素

基本測定で測定した要素を利用して、新たな入力要素（点、直線、平面、円）を作成・計測します。

補助要素は2つのタブに分かれて表示されます。

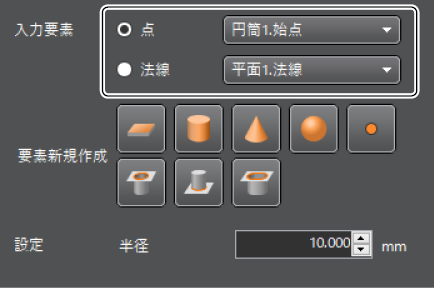

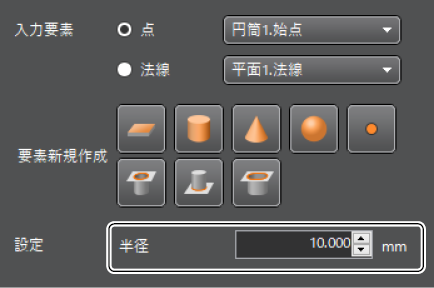

補助要素1

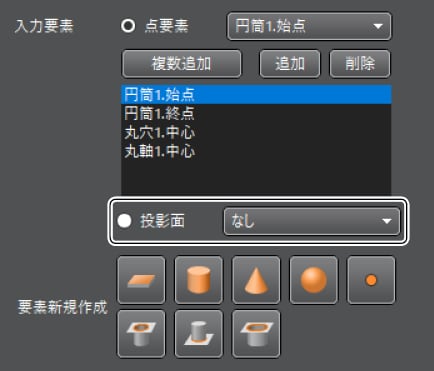

補助要素2
