CHAPTER 1

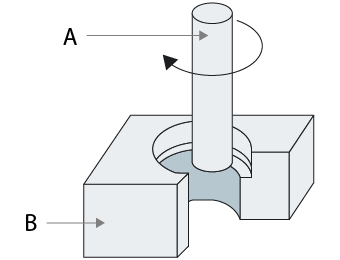

ミーリング(切削工具が回転して被削材が移動する加工)

切削工具の表現と交換に関する国際規格、ISO13399におけるミーリングの記号一覧です。

記号 部位・内容
APMX 最大切り込み
AZ 内刃有効切刃高さ
BD 本体外径
BHTA 首下テーパ角度
CBDP 取り付け穴深さ
CRKS 取り付けネジサイズ
DAH ボルト穴径
DBC ボルト穴ピッチサークル
DC 加工径
DCB 取り付け穴径
DCCB 取り付けボルト座径
DCON 取り付け部径
DCON_MS 機械側取り付け部径
DCON_WS 工具側取り付け部径
DCX 最大加工径
DHUB 接触面の径
DMM 軸径
GAMF 径方向すくい角度
GAMP 軸方向すくい角度
KAPR コーナー角度
KWW キー溝幅
LCCB 取り付けボルト座厚み
LF 基準全長
LH 首下長さ
LPCON ヘッド全長
LU 切刃長
LUX 最大首下長さ
OAL 全長
PRFRAD ボールエンドミル半径
PSIR リード角度
RMPX ランピング角度
WT 重量
ZEFP 刃数
