組み込み単体テスト自動化

組み込み開発における単体テストの重要性

組み込みソフトウェアでは、単体テストを十分に実施できるかどうかが開発効率と品質を大きく左右します。ここでは、組み込み開発に特有の課題と、自動化によって得られる効果について整理します。

組み込み開発特有の課題とテストの難しさ

組み込みソフトウェアは、GPIO（汎用入出力）やUART（汎用非同期送受信機）、SPI（シリアルペリフェラルインターフェース）などの周辺回路を直接制御するコードが多く、ハードウェアへの依存性が高いことが特徴です。そのため、単体テストであっても実機を必要とする設計では、準備やテストの実行に時間がかかります。また、不具合が結合テストやシステムテストまで見つからない場合には、原因を切り分けるために多大な工数を要します。

手動テスト中心の開発に起因する諸問題

手動テストでは、修正のたびに同じ確認作業をおこなう必要があり、回帰テストでの抜け漏れも生じやすくなります。また、担当者によってテスト内容や品質がばらつくことも課題の一つです。

単体テストの自動化によるメリット

単体テストを自動化すれば、変更のたびに短時間で同じテストを実行できるため、不具合を早期発見できます。さらにCI/CDと連携することにより、コード変更のたびに自動でテストを実施できるため、品質を維持したままリファクタリングを進められるでしょう。

ホスト環境テストのメリットと設計のポイント

実機に依存せずに単体テストを実行するための代表的な手法がホスト環境テストです。ここでは、実機テストとの違いや、ホスト環境テストを実現するために注目すべき設計のポイントを紹介します。

ホスト環境テストと実機テストとの違い

実機テストは最終的な動作確認には不可欠ですが、ビルドや書き込み、デバッグには時間を要します。一方、ホスト環境テストでは、一般的にターゲットとは異なるホスト用コンパイラでビルドし、抽象化によってPC上での実行が可能となるため、高速なビルドおよび実行により開発サイクルを大幅に短縮できます。

ホスト環境テストのメリット

ホスト環境では数百件の単体テストも短時間で実行できる上、CI/CDとの連携も容易です。実機を占有することなく、複数の開発者が同時にテストできる点もメリットです。

ホスト環境テスト設計のポイント

ホスト環境でテストするためには、ハードウェア依存部と業務ロジックを分離することが重要です。レジスタアクセスを直接記述するのではなく、抽象化したインターフェース経由で利用する設計にすることで、ロジック部分だけを容易に検証できます。

• テスト支援システムの商品情報はこちら
• PDFで詳しく見る

モックの活用とハードウェア依存の分離

ホスト環境テストではハードウェアのかわりにモックを活用して、依存関係を切り離します。モックの役割やメリット、利用時に注意すべき点について理解することによって、より実践的な単体テストを構築できます。

モックの概要

ホスト環境テストでは、ハードウェアのかわりとなるモックを利用します。モックはテスト用の模擬実装であり、外部機器やドライバを置き換えるために使用されます。

似たような模擬実装であるスタブとの違いは、スタブはテスト対象の依存先を簡易実装で置き換えるものです（戻り値を固定するケースが多い）。一方、モックはそれに加えて、呼び出し回数や引数など呼び出され方も検証できます。たとえばCppUTestなど、フレームワークが提供するモック機能を利用することにより、呼び出し検証を簡潔に表現できます。

GPIO／ドライバをモック化するメリット

GPIOや通信ドライバをモック化することにより、実機がなくても通信異常やタイムアウトなどの条件を容易に再現できます。また、レジスタアクセスを関数化しインターフェースを介して呼び出すことによって、テスト対象をハードウェアから独立させられます。

たとえば、一般的にはHAL（ハードウェア抽象化レイヤ）を設けてレジスタアクセスを関数化した上で、テストの際にはその関数をモックに差し替えるように設計します。また、HAL以外にもデバイスドライバ層やプラットフォーム層を設けて依存性を分離する設計も一般的です。

モック活用時の注意事項

モックはロジック検証の際には有効ですが、動作タイミングや割り込みなどの実機固有の挙動までは再現できません。そのため、ホスト環境ではロジックの検証を、実機ではハードウェアとの協調動作を確認するという役割分担が重要です。

組み込み開発向けの単体テストフレームワーク

単体テストを効率的に継続するためには、テストフレームワークの活用が不可欠です。ここでは、代表的なツールの特徴と選定時に確認したいポイントを紹介します。

C/C++向けの主要なフレームワーク

代表的なフレームワークには開発言語ごとに、C言語向けにはUnity（オープンソースのC言語向け単体テスト用フレームワーク）、C/C++向けにはCppUTest、C++向けにはオープンソースのC++向け単体テスト用フレームワークなどがあります。いずれもテストケースと期待値を記述するだけで、自動判定をおこなうことができます。

CppUTestによる実装例

CppUTestでは、「TEST_GROUP」によりテストグループを定義し、「TEST」でテストケースを記述します。各テストケースでは「CHECK_EQUAL()」や「LONGS_EQUAL()」などのアサーションを用いて実行結果と期待値を比較検証します。

C++でのコード例：

TEST_GROUP(AddTest)
{
};
TEST(AddTest, AddPositiveNumbers)
{
    LONGS_EQUAL(5, add(2, 3));
}

テストコードをホスト環境向けにビルドして実行すると、成功・失敗やエラー内容がコンソールに出力され、CI/CDへも容易に組み込めます。C/C++プロジェクトに適したシンプルな構成でありメモリリークの検出機能やモック機能も備えているため、既存の組み込み開発プロジェクトへも導入しやすい点も特徴です。

ツールの選定ポイント

CI/CDとの連携、カバレッジ計測、安全規格への対応、既存ビルド環境などとの親和性を考慮して選定すると、導入後の運用負荷を抑えられます。

• テスト支援システムの商品情報はこちら
• PDFで詳しく見る

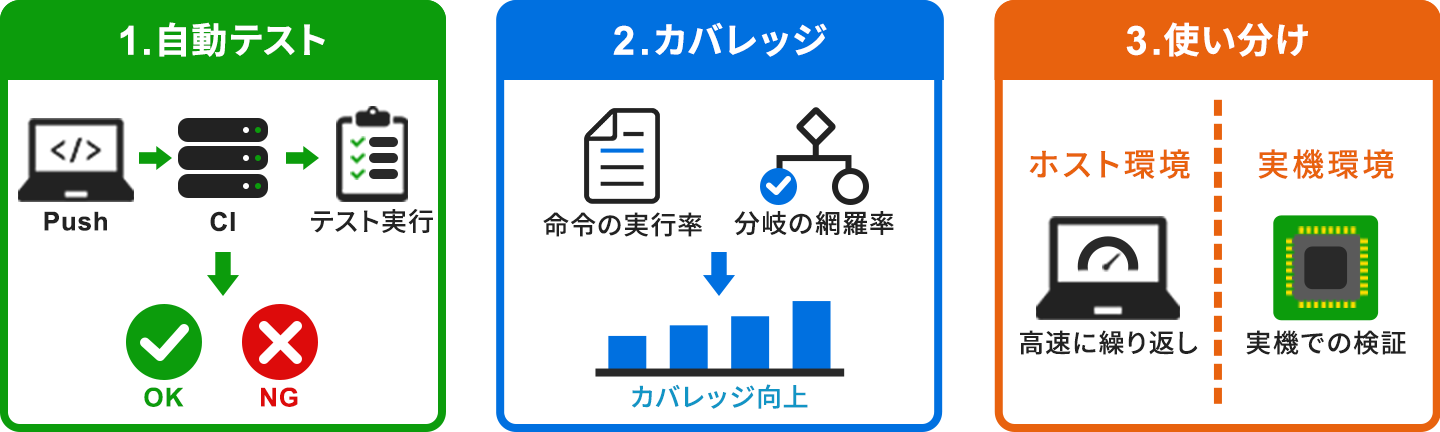

CI/CD連携による継続的な品質確保

単体テストは一度実装して終わりではなく、継続的に実行することにより効果を発揮します。CI/CDと組み合わせることによって、品質向上と開発効率の両立を実現できます。

自動テストのCI/CDへの組み込み

GitへのPushを契機としてビルドと単体テストを自動実行すれば、早期に不具合を検出できます。開発者は修正後すぐに結果を確認できるため、品質を維持したまま開発を進められます。

カバレッジ計測の活用

カバレッジは、テストの網羅性を把握するための有効な指標です。その代表的な指標には、各命令文が実行された割合を示すステートメントカバレッジと、if文などの条件分岐をどれだけ通過したかを示すブランチカバレッジがあります。これらを活用することにより、テスト漏れの把握や追加すべきテストケースの検討が容易になります。

しかし、カバレッジの数値だけを追うのではなく、重要な異常系や境界値、条件分岐を十分に検証できているかをより重視することを念頭に置いてください。

実機テストとの使い分け

ホスト環境では単体テストを高速に繰り返し実行し、実機ではDMA転送、キャッシュの挙動、割り込み処理など、ホスト環境では再現できない領域を重点的に確認することにより、効率と品質を両立できます。

ただし、すべての実機テストを自動化できるわけではないことに注意が必要です。組み込みCI/CDでは、実機の接続管理や書き込み時間がボトルネックとなるため、ホスト環境テストを中心に据える構成が現実的です。

組み込み単体テスト自動化の導入方法

自動テストは一度にすべてを導入するのではなく、段階的に自動化の適用範囲を広げていくことが重要です。また、組み込み開発において無理なく自動化を実現するために、導入の進め方について解説します。

対象の選択

単体テストの自動化は、まずはハードウェア依存の少ないロジック部や新規開発のコードから着手し、段階的に対象を広げることが成功への近道です。

テストしやすいコード設計

依存性注入（DI）やモジュール分割、インターフェースの抽象化を取り入れることにより、テストしやすいコード設計を実現できます。

自動化の範囲を段階的に拡大

自動化は単体テストから開始し、結合テスト、回帰テストへと徐々に広げることによって、開発現場への負担を抑えながら品質向上を図れます。

導入を成功に導くポイント

テストコードも製品コード（プロダクトコード）と同様に保守すべき重要な資産です。CI/CD運用を前提として継続的な改善をおこなうことによって、開発効率と品質を両立できる開発基盤を構築できるでしょう。
