ここでは、通信状況を確認する方法について説明します。

• 無線ネットワークの通信状況を確認する
• コントローラの通信状況を確認する
• ユニットの通信状況を確認する

無線ネットワークの通信状況を確認する

無線ネットワークの通信状況およびコントローラ・ユニットの状態を一覧で確認できます。

ネットワーク経路

ネットワークの経路は、コントローラ／ユニット間を結ぶ線で表示されます。

表示	説明

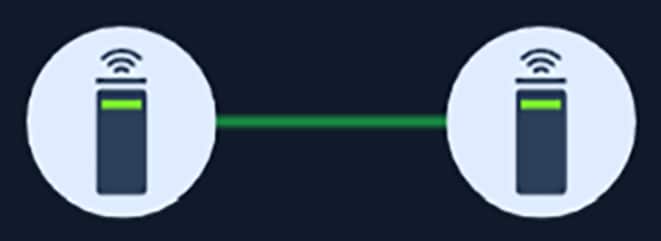

	通信は正常です。

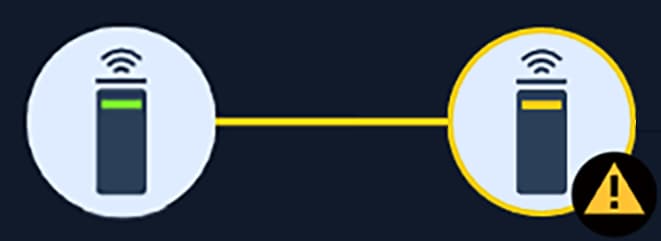

	ユニット間通信の経路または機器で警告が発生しています。

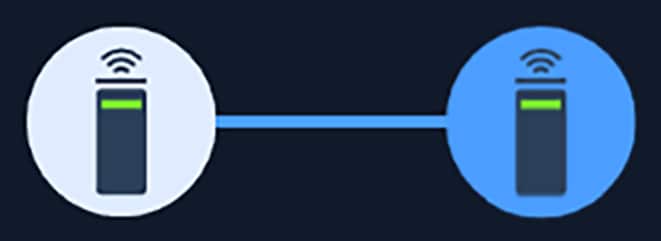

	コントローラ／ユニットを選択中。

通信状況

詳細表示部に、無線ネットワークの通信状況がアイコンと説明文で表示されます。

表示	説明

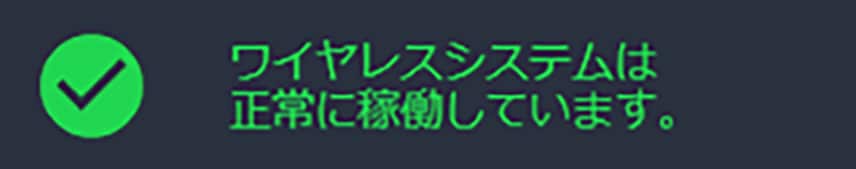

	通信は正常です。

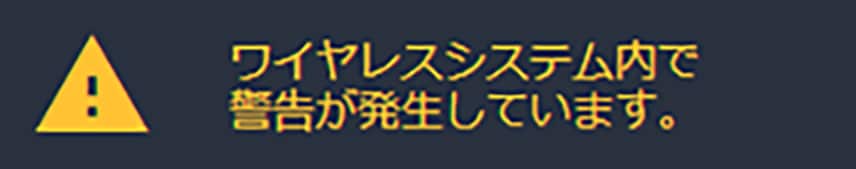

	無線ネットワーク内に警告があります。 警告のコントローラ／ユニットを選択して状態を確認してください。

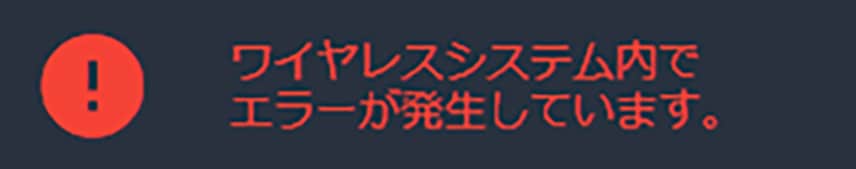

	無線ネットワーク内にエラーがあります。 エラーのコントローラ／ユニットを選択して状態を確認してください。

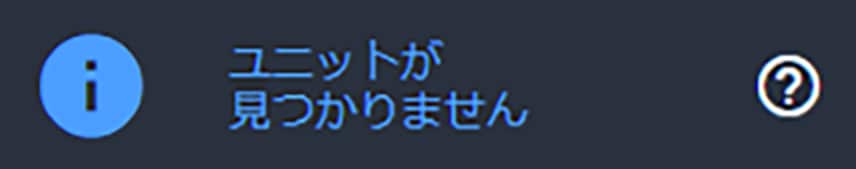

	ユニットが見つかりません。 無線ネットワーク内に対象のユニットが見つかりませんでした。該当ユニットの電源状態および周辺環境を確認してください。

コントローラの通信状況を確認する

コントローラのアイコンを選択して、コントローラの状態、および通信状況を確認できます。

コントローラの状態

コントローラは以下のアイコンで表示されます。

表示	説明
	通信は正常です。
	コントローラで警告が発生しています。 を選択すると、対処方法の例が表示されます。参考にして対処してください。
	コントローラでエラーが発生しています。 を選択すると、対処方法の例が表示されます。参考にして対処してください。

アイコンを選択すると、アイコンの背景が青色に変わり、詳細表示部に通信状況が表示されます。

通信状況

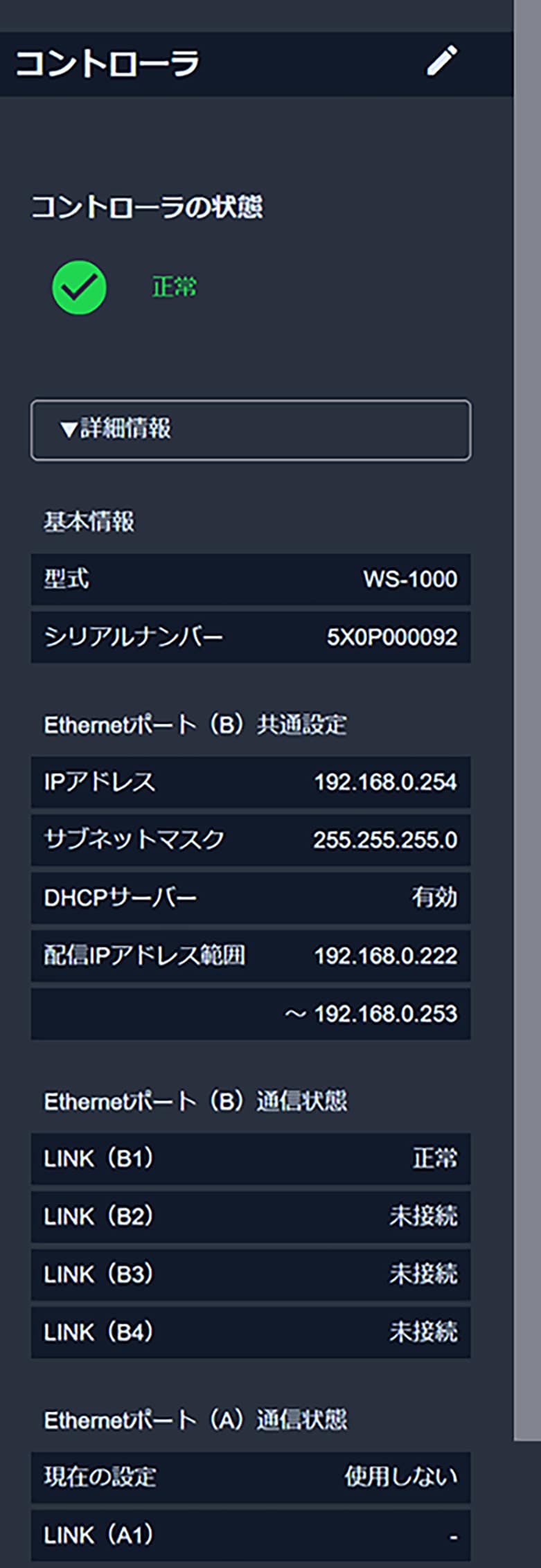

コントローラのアイコンを選択すると、詳細表示部に通信状況が表示されます。

項目			説明
コントローラの名前			選択したコントローラの名称が表示されます。を選択すると、名称を変更できます。
コントローラの状態			選択したコントローラの状態が表示されます。無線ネットワークの通信状況と同様に、警告／エラーが発生している場合はアイコンと説明文が表示されます。
詳細情報			選択すると、コントローラの現在の設定とポートごとの通信状況を確認できます。
	基本情報
		型式	型式情報が表示されます。
		シリアルナンバー	シリアルナンバーが表示されます。
	Ethernetポート（B） 共通設定
		IPアドレス	コントローラのIPアドレスが表示されます。
		サブネットマスク	コントローラのサブネットマスクが表示されます。
		DHCPサーバー	DHCPサーバーが有効かどうかが表示されます。
		配信IPアドレス範囲	DHCPサーバーが有効の場合に、配信IPアドレスの範囲（配信先頭アドレス～配信末尾アドレス）が表示されます。
	Ethernetポート（B） 通信状態
		LINK（B1）～LINK（B4）	各ポートのLINK状態が表示されます。 正常：通信可能です。 未接続：未接続のため通信できません。
	Ethernetポート（A） 通信状態
		現在の設定	Ethernetポート（A）を使用するかどうかが表示されます。
		LINK（A1）	AポートのLINK状態が表示されます。 正常：通信可能です。 未接続：未接続のため通信できません。
		受信速度	該当のポートの受信速度（Kbps）が表示されます。
		送信速度	該当のポートの送信速度（Kbps）が表示されます。

ユニットの通信状況を確認する

ユニットのアイコンを選択して、ユニットの状態、および通信状況を確認できます。

ユニットの状態

ユニットは、以下のアイコンで表示されます。

表示	説明
	アクセスポイント機能付きの機種（WS-A01）。通信は正常です。
	アクセスポイント機能付きのIP67対応機種（WS-G01）。通信は正常です。
	アクセスポイント機能なしの機種（WS-B01）。通信は正常です。
	ユニットで警告が発生しています。アイコンを選択して、詳細表示部で警告内容を確認して対処してください。
	ユニットでエラーが発生しています。アイコンを選択して、詳細表示部でエラー内容を確認して対処してください。
	ユニットIPアドレス変換機能を設定しているユニットです。
	見つけることができなかったユニットです。該当ユニットの電源状態および周辺環境を確認してください。

アイコンを選択すると、アイコンの背景が青色に変わり、詳細表示部に通信状況が表示されます。

通信状況

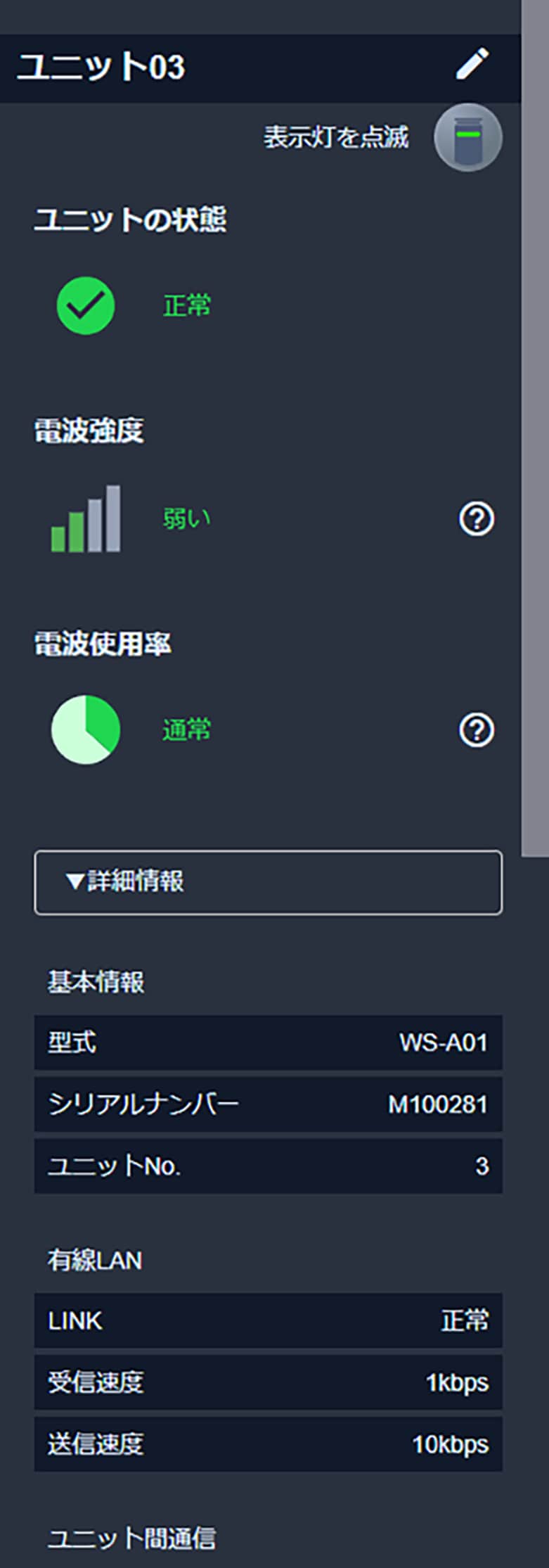

ユニットのアイコンを選択すると、詳細表示部に通信状況が表示されます。

項目			説明
ユニットの名前			選択したユニットの名称が表示されます。を選択すると、名称を変更できます。
表示灯を点滅			ユニットの表示灯の点灯/点滅状態を変更します。アイコンの点灯／点滅状態と連動して、ユニットの表示灯が点灯／点滅します。
ユニットの状態			選択したユニットの状態が表示されます。無線ネットワークの通信状況と同様に、警告／エラーが発生している場合は、アイコンと説明文が表示されます。
電波強度			ユニットが受信する電波強度の状態が表示されます。 警告：70%以上。電波強度が強すぎる状態。 正常：15%以上70%未満。 警告：15%未満。電波強度が弱すぎる状態のため、通信が途切れやすくなっています。 喪失：ユニットが未接続の状態。 電波強度の数値は、下記「詳細情報」で確認できます。 を選択すると、対処方法の例が表示されます。参考にして対処してください。
電波使用率			周囲の無線の使用率の状態が表示されます。 正常：70％未満。空きがあり正常に通信できます。 警告：70％以上。空きが少なく、通信が途切れやすくなっています。 喪失：ユニットが検出できていません。通信できません。 電波使用率の数値は、下記「詳細情報」で確認できます。 を選択すると、対処方法の例が表示されます。参考にして対処してください。
詳細情報			選択すると、コントローラの現在の設定とポートごとの通信状況を確認できます。
	基本情報
		型式	型式情報が表示されます。
		シリアルナンバー	シリアルナンバーが表示されます。
		ユニットNo.	コントローラ管理上のユニットの割当番号が表示されます。
	有線LAN		ユニットのポートの通信状況が表示されます。
		LINK状態	各ポートのLINK状態が表示されます。 正常：通信可能です。 未接続：未接続のため通信できません。
		受信速度	該当のポートの受信速度（Kbps）が表示されます。
		送信速度	該当のポートの送信速度（Kbps）が表示されます。
	ユニット間通信		ユニット間の通信の状態が表示されます。
		周波数	ユニット間の通信で使用している周波数が表示されます。
		チャンネル	ユニット間の通信で使用しているチャンネルが表示されます。
		帯域幅	ユニット間の通信で使用している帯域幅が表示されます。
		電波強度※1	ユニットが受信する電波強度（0～100%）が表示されます。
		電波使用率	周囲の無線の使用率（0～100%）、およびその内訳（送信、受信、他機器、ノイズ）が表示されます。
	アクセスポイント※2		アクセスポイント機能による通信の状態が表示されます。
		現在の設定	アクセスポイントとして使用するかどうかが表示されます。
		周波数	アクセスポイントで使用している周波数が表示されます。
		チャンネル	アクセスポイントで使用しているチャンネルが表示されます。
		帯域幅	アクセスポイントで使用している帯域幅が表示されます。
		電波使用率	周囲の無線の使用率（0～100%）、およびその内訳（送信、受信、他機器、ノイズ）が表示されます。
		接続機器のMACアドレス（電波強度※3）	アクセスポイント機能で接続されている機器（最大32台）のMACアドレスおよび電波強度が表示されます。
