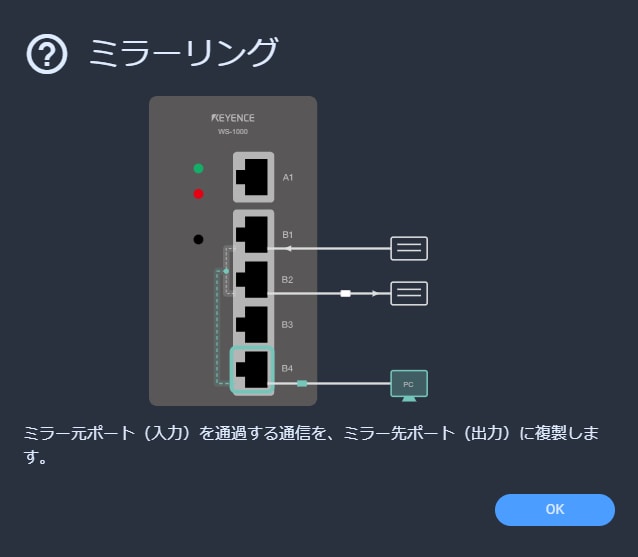

コントローラのEthernetポート（B1～B4）のうち、指定したポート（ミラー元ポート）を通過する通信のコピーを、別のポート（ミラー先ポート）へ出力する機能です。
ミラー先ポートにパケット解析ソフト（Wireshark等）をインストールしたパソコンを接続することで、Ethernetポート（B）に接続した機器間の通信を、通信を止めずにキャプチャして解析できます。

以下のような場合に活用できます。

• Ethernetポート（B）に接続したPLCと表示器の間で通信異常が発生した際に、両者の通信をキャプチャして原因を解析する。
• 装置立ち上げ時に、周期通信が想定どおり流れているかを確認する。

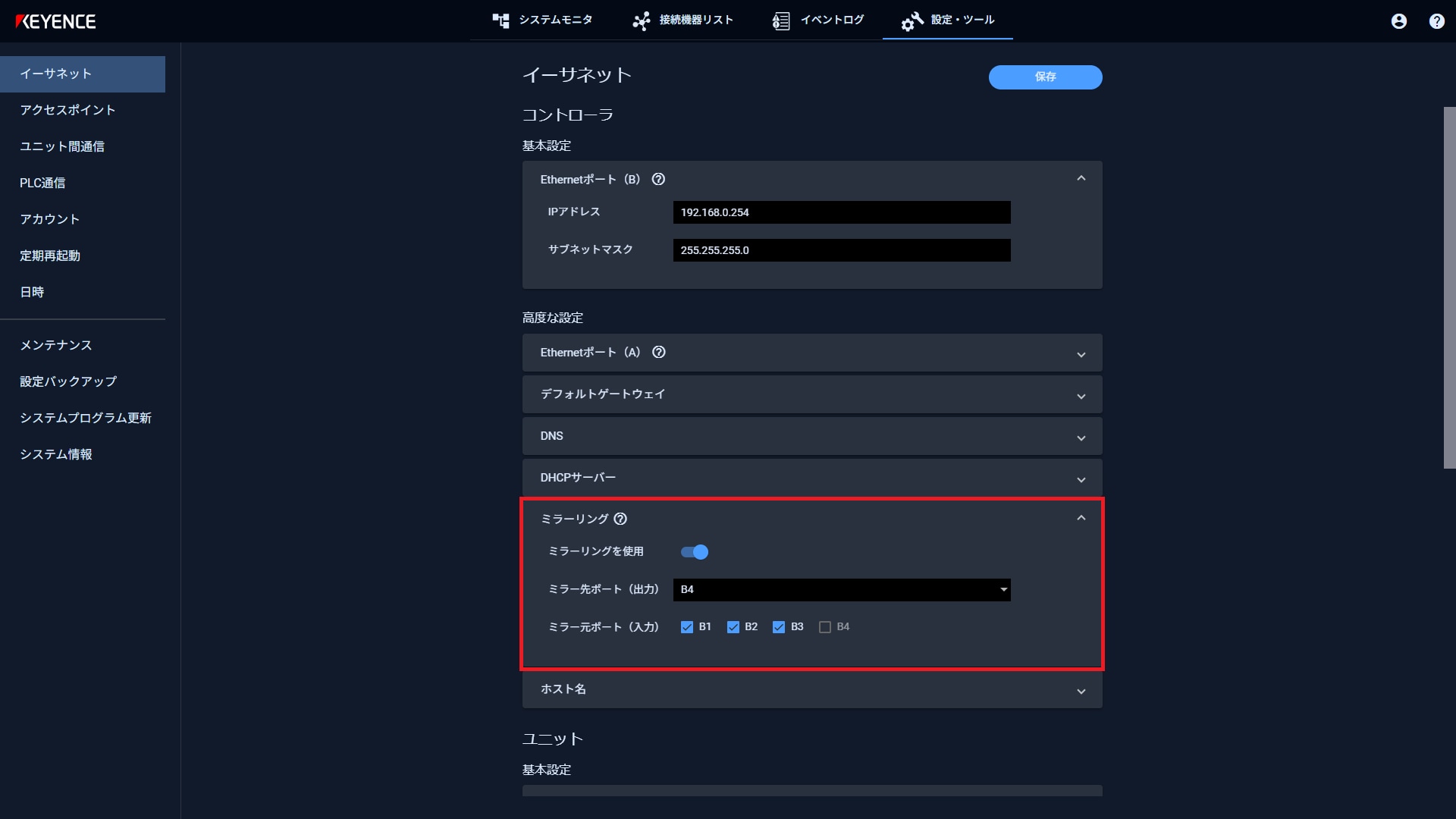

設定手順

ここではB1、B2ポートに接続した機器間の通信を、B4ポートに接続したパソコンで解析する場合を例に説明します。

制限事項

• ミラー先ポートは1ポートのみ設定できます。ミラー元ポートは最大3ポートまで設定できます。
• ミラー先ポートには、ミラーされた通信に加えて通常の通信も流れます。キャプチャした結果は、パケット解析ソフト側で必要に応じてフィルタしてください。
• 通信量が多い場合（通常の通信とミラーされた通信の合計がミラー先ポートの帯域を超える場合）、ミラーされたフレームの一部が欠落することがあります。
• Ethernetポート（A）はミラーの対象にできません。
• ミラーリングの設定はバックアップファイルに含まれます。ファクトリーリセットをおこなうと「無効」に戻ります。
• ミラー先ポートには、パケット解析用の機器以外を接続しないでください。特にユニットを接続しているポートをミラー先ポートに指定すると、ミラーされた通信がユニットとの通信を妨げ、無線ネットワークの動作に影響を与えるおそれがあります。
