ユニット追加

WS-1000シリーズは、システムを運用中の状態でも新たにユニットを追加できます。ユニットを追加する場合は、追加するユニットを設置した後、ユニット追加から無線ネットワークにユニットを追加します。ユニット追加後は、ユニットと有線機器をLANケーブルで接続して運用を開始してください。

AddUnit_000.svg

  1. ユニット追加を選択します。

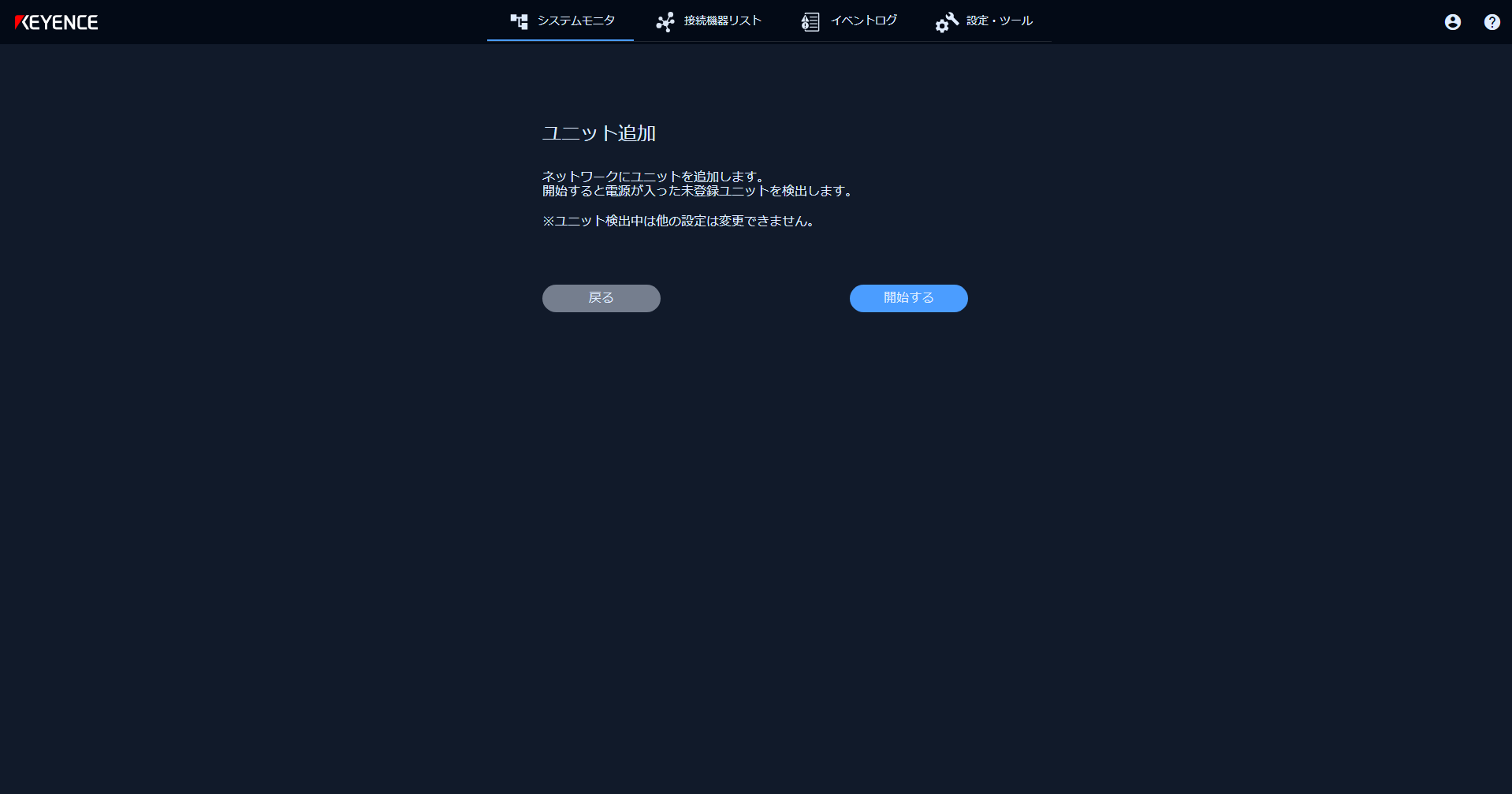

    [ユニット追加]画面が表示されます。


  2. 開始するを選択します。
    電源が入った未設定のユニット（無線状態表示灯が橙点滅の状態）の検出が開始されます。検出が完了すると、未設定のユニットが一覧表示されます。

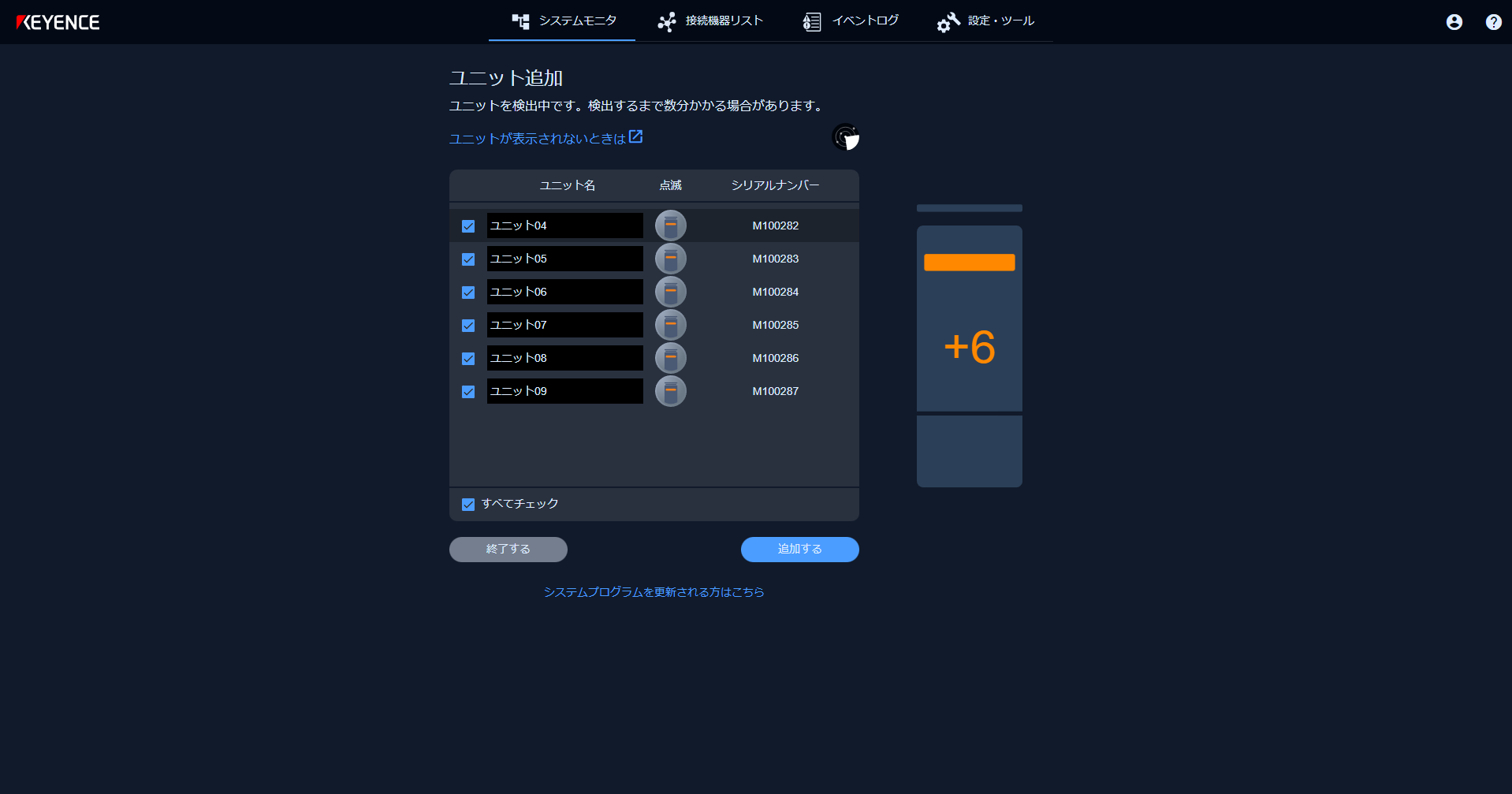

  3. 無線ネットワークに追加するユニットを選択します。

    項目説明
    チェックボックス一覧のユニットを無線ネットワークで使用する場合にチェックを付けます（初期値：有効）。
    ユニット名

    ユニットの名称を入力します（初期値：ユニットXX(XX:ユニットを検出した順に01、02…になります)）。

    • 設定範囲：1〜64文字。
    • 使用可能な文字：Unicode
    点滅アイコンを選択すると、ユニットの無線状態表示灯が点滅します。
    シリアルナンバーユニットのシリアルナンバーが表示されます。
    すべてをチェック選択するたびに、一覧のすべてのチェックボックスの有効/無効を切り換えます。

  4. 追加するを選択します。

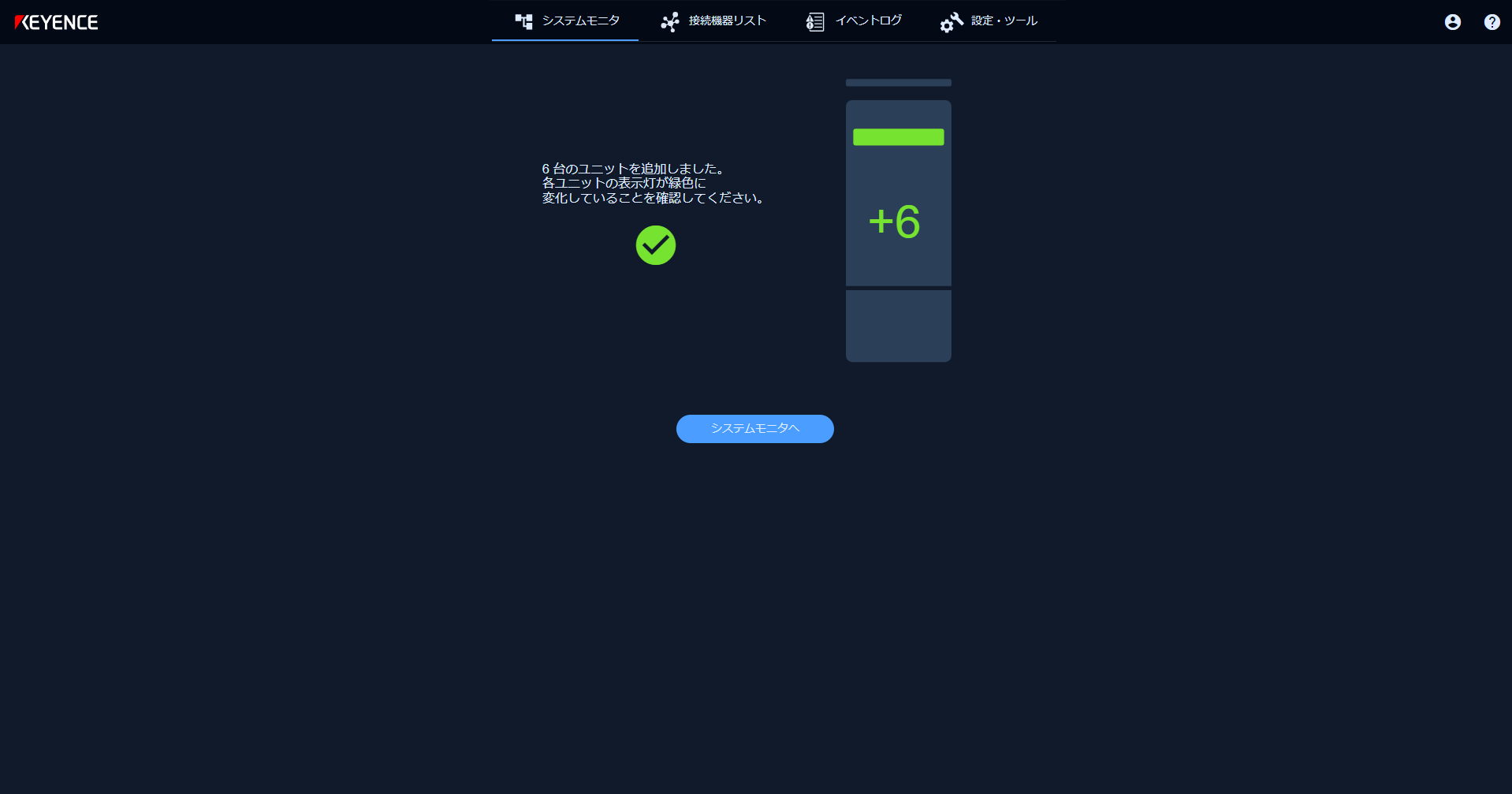

    確認メッセージが表示されOKを選択すると、追加するユニットの初期設定が開始されます。初期設定が完了すると完了メッセージが表示されます。
    無線状態表示灯が緑点灯または黄点灯していれば追加は完了です。


  5. システムモニタへを選択します。
    追加したユニットが表示されます。必要に応じて、レイアウト編集からレイアウトを編集してください。
