元々のIPアドレス宛の情報を別のIPアドレス宛の情報に変換して転送する仕組みです。NATやNAPTなどと表現されることもあります。
この仕組みを使用することで、WS-1000では異なるネットワークセグメントであるEthernetポート（A）とEthernetポート（B）間の通信を可能にします。
工場用のネットワークと社内用のネットワークの間で一部の通信のみ可能にする必要がある際などに活用できます。

対応可能な通信プロトコル

IPフォワーディング/IPマスカレードで対応可能な通信プロトコルはTCP/UDP/ICMPです。
TCP/UDPではIPアドレスとポート番号をもとに通信をおこないます。
KVシリーズでも以下のような設定で通信をおこなっています。

• IPフォワーディング：IPフォワーディングの内容および設定方法について説明します。
• IPマスカレード：IPマスカレードの内容および設定方法について説明します。
• 転送ルールのCSVインポート/エクスポート：転送ルールをCSVファイルで一括編集する方法について説明します。

IPフォワーディング

IPフォワーディングとは

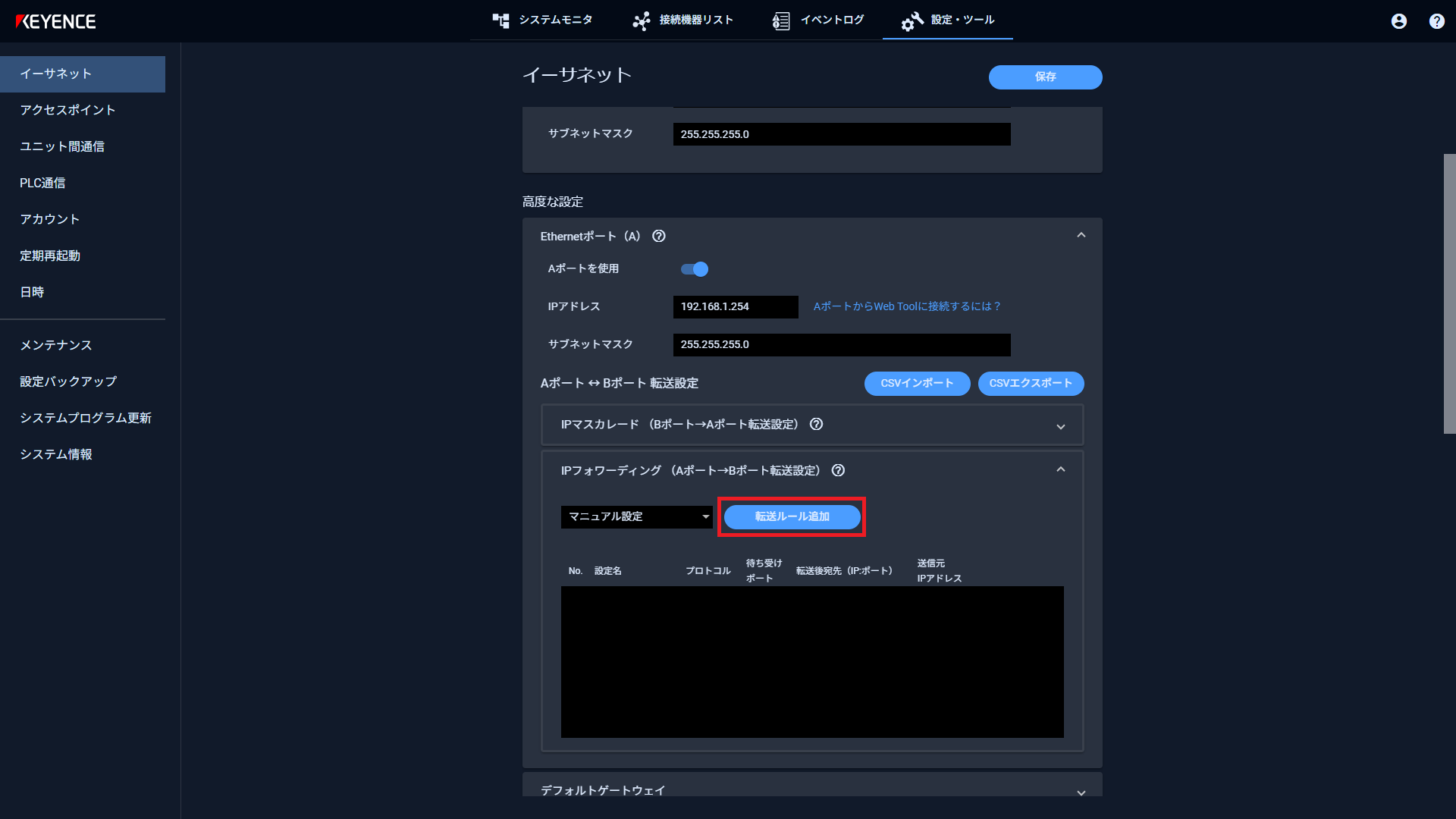

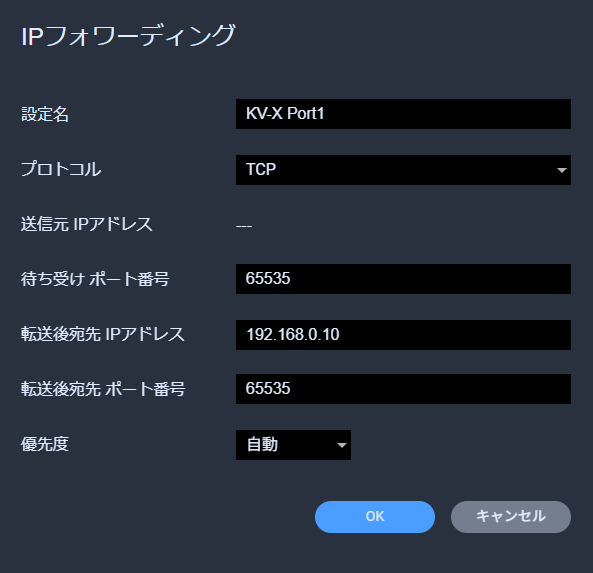

WS-1000の「Ethernetポート（A）のIPアドレス×待ち受けポート番号」と「通信先のIPアドレス×ポート番号」を1:1で紐づけて異なるネットワークアドレス間の通信を可能にする機能です。

IPフォワーディングの通信手順

ここではKV STUDIO(パソコン)からIPフォワーディングを使用して、KVシリーズに接続する方法を例に説明します。
ネットワーク構成は以下の図のように設定します。
ここではEthernetポート（A）はIPアドレスの設定含め完了しているとします。

IPマスカレード

IPマスカレードとは

IPマスカレードには、IPマスカレード(全て)とIPマスカレード(個別)があります。

• IPマスカレード(全て)：WS-1000が通信情報を自動で変換して、異なるネットワークセグメント間の通信を実現します。
• IPマスカレード(個別)：IPフォワーディングと同じ通信方法で、異なるネットワークセグメント間の通信を実現します。

IPマスカレードの通信手順

ここではIPマスカレード(全て)の設定手順について説明します。
KV STUDIO(パソコン)からIPマスカレードを使用して、KVシリーズに接続する方法を例に説明します。
ネットワーク構成は以下の図のように設定します。
またEthernetポート（A）はIPアドレスの設定含め完了しているとします。

転送ルールのCSVインポート/エクスポート

IPマスカレードとIPフォワーディングの転送ルールを、CSVファイルとして書き出し（エクスポート）／読み込み（インポート）できます。
多数の転送ルールを表計算ソフトで一括編集する場合や、別のコントローラに同じ設定を複製する場合に活用できます。

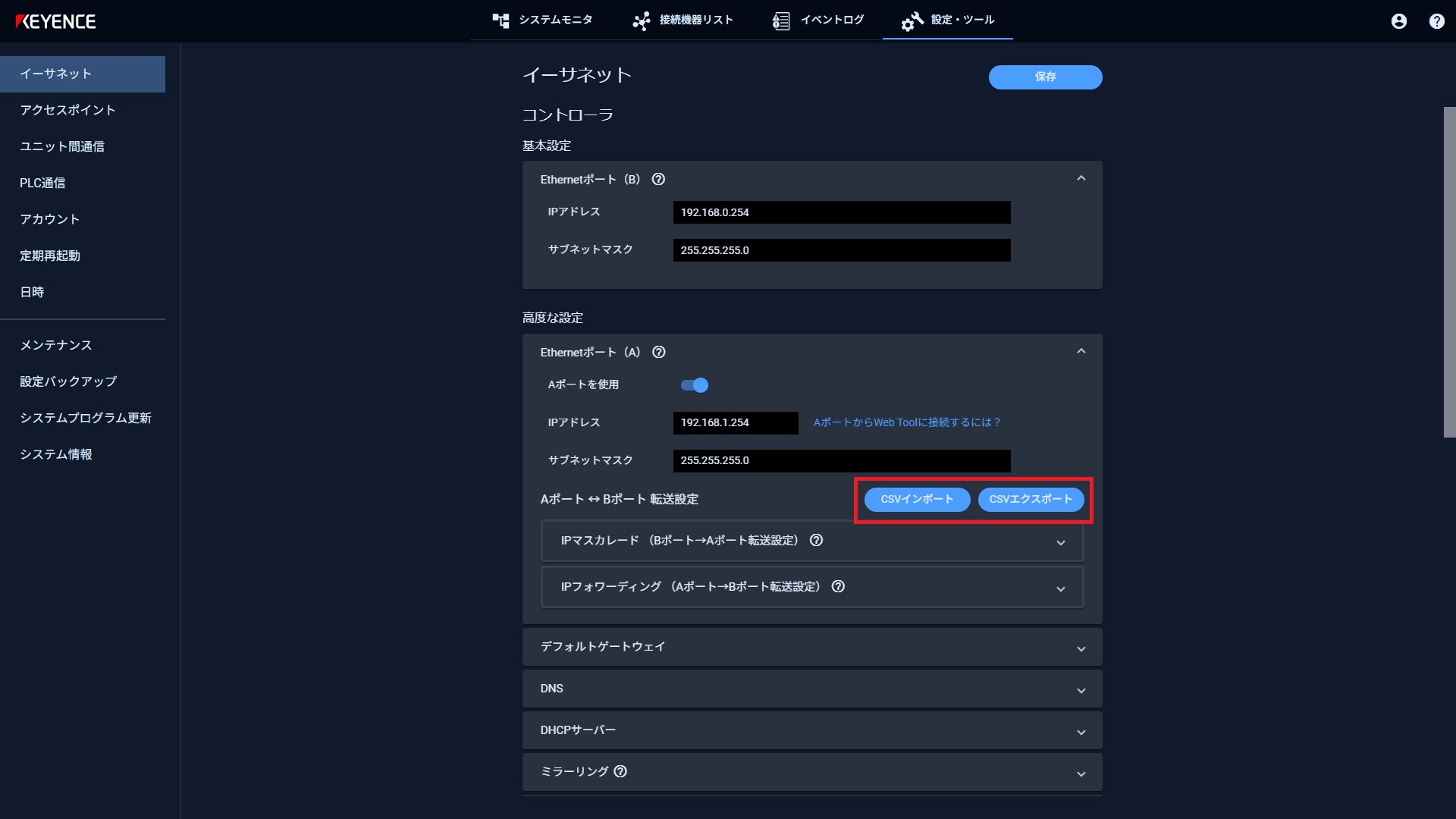

Web Toolの設定・ツール > イーサネット > コントローラ > 高度な設定 > Ethernetポート（A）内にあるAポート ↔ Bポート 転送設定の右側のCSVエクスポートから実行します。

CSVエクスポート

CSVエクスポートを選択すると、編集中の転送ルールがCSVファイルとしてダウンロードされます。

• ファイル名は「ws-1000-nat-rule-list_年月日時分.csv」です。
• IPマスカレードは現在の設定に応じて出力されます。
  • 有効（全て）：マーカー行（後述）が1行出力されます。
  • 有効（個別）：個別の転送ルールが出力されます。
  • 無効：masqueradeの行は出力されません。
• IPフォワーディングの転送ルールは常に出力されます。

CSVインポート

CSVファイルの形式

• 文字コードはUTF-8です（エクスポート時はBOM付きで出力されます）。
• 1行目はヘッダー行（列名）、2行目以降が1ルール＝1行です。
• ヘッダー行には以下の8列すべての列名が必要です（値を空欄にできる列も、列名は省略できません）。列の順序は入れ替えてもかまいません。8列以外の列（未知の列）は無視されます。
• kind列とprotocol列の値は、大文字と小文字を区別しません。
• 値にカンマやダブルクォートを含む場合（設定名など）は、値全体をダブルクォート（“）で囲んで記載します。エクスポート時は自動でダブルクォートで囲んで出力されます。

列名	内容	値
kind	種別	masquerade（IPマスカレード）／forward（IPフォワーディング）
comment	設定名	0～64文字（空欄可）。改行、タブなどの制御文字は使用できません。
protocol	プロトコル	any／tcp／udp／icmp／ftp
listen_port	待ち受けポート番号	1～65535。icmpの場合は空欄にします。
dst_ip	転送後宛先IPアドレス	例：192.168.0.10
dst_port	転送後宛先ポート番号	1～65535。icmpの場合は空欄にします。
src_ip	送信元IPアドレス	icmpの場合のみ指定します。それ以外は空欄にします。
priority	優先度	auto または 1～64。空欄はautoとして扱われます。

各値の設定範囲や設定できない値（禁止ポートなど）は、画面から転送ルールを手入力する場合と同じです。
→コントローラの高度な設定

IPマスカレードの有効/無効の表し方

設定	CSVでの表し方
有効（全て）	kind列をmasqueradeとし、残りの7列すべてを半角のアスタリスク1文字にした行（マーカー行）を記載します。 → 下記「記述例」の2行目
有効（個別）	実際の値を持つmasqueradeの行を記載します（1ルール＝1行）。
無効	masqueradeの行を記載しません。

記述例

kind,comment,protocol,listen_port,dst_ip,dst_port,src_ip,priority
masquerade,*,*,*,*,*,*,*
forward,KVSTUDIO接続,tcp,50000,192.168.0.10,8500,,auto
forward,監視PC疎通,icmp,,192.168.0.10,,192.168.10.5,1

• 1行目：ヘッダー行です。
• 2行目：IPマスカレードを「有効（全て）」に設定します。
• 3行目：IPフォワーディングの転送ルールです。待ち受けポート番号50000への通信を192.168.0.10のポート番号8500に転送します（優先度：自動）。
• 4行目：IPフォワーディングの転送ルール（ICMP）です。送信元192.168.10.5からのICMPを192.168.0.10に転送します（優先度：1）。

制限事項

• CSVの対象は、転送ルールとIPマスカレードの有効/無効のみです。「Aポートを使用」の設定、A／BポートのIPアドレス・サブネットマスク、DHCP・DNS・ホスト名など、NAT以外のイーサネット設定は含まれません。
• 読み込めるファイルは、拡張子が.csv、ファイルサイズが1MB以下、データ行が512行以内のものです。
• 転送ルールはIPマスカレード／IPフォワーディングそれぞれ最大64件です。
• icmp以外のプロトコルでsrc_ip列に値を記載しても無視されます。
