ビット操作とビットフィールドの定石
組み込みソフトウェアでは、GPIOやUARTなどの周辺機能を制御するためにレジスタをビット単位で操作する場面が多くあります。ビット演算やビットマスク、RMW（Read-Modify-Write）の注意点、ビットフィールドの特性を理解することは、安全で保守性の高いデバイスドライバ設計につながります。この記事では、C言語によるビット操作の基本からレジスタ制御の実践的な考え方までを解説します。
ビット操作の基礎知識
レジスタ制御では、目的のビットだけを正しく操作することが基本となります。まずは、ビット演算子やビットマスクの役割を理解し、安全で可読性の高いビット操作の記述方法を押さえましょう。
ビット演算子の役割
AND・OR・XOR・NOT・シフトを組み合わせれば、特定ビットだけを操作できます。複数の設定が混在するレジスタでも、他のビットを壊さずに必要な部分だけを変更できます。
ビットマスクの基本操作
シフト演算で目的のビットのマスクを生成し、セット・クリア・トグルなどをおこないます。複数ビットを更新する場合でも、マスクを使うことにより意図しない変更を防げます。この記事では、クリア＝ビットを0にする、セット＝ビットを1にする、トグル＝ビットの反転とします。
保守性を高めるビット操作の記述
ビット位置やマスク値はマクロや定数で定義し、マジックナンバーを避けます。意味のある名前を付けることにより、レビューや仕様変更に強いコードになります。
また、1U << nのように符号なしを使い、nがビット幅以上にならないことを保証します。
レジスタ制御とビット操作
ビット演算を理解したら、次は実際のレジスタ制御に応用します。メモリマップドI/OやRMWの仕組み、割り込み環境で注意すべきポイントを理解することにより、安全なレジスタアクセスが実現できます。
レジスタへのR/Wアクセス
周辺レジスタはメモリマップドI/Oとして配置され、通常のメモリアクセスと同様に読み書きできます。ハードウェア側で値が変化するため、`volatile`修飾子が必要です。`volatile`はコンパイラによる最適化で当該オブジェクトへの読み書きが省略、統合、再利用されることを抑制し、記述した回数のアクセスが発生することを意図します。
一方で、割り込み、マルチコア、DMAとの同期やメモリ順序の問題には、別途の対策が必要です。排他制御は競合（同時更新）を防ぐため、メモリバリアは可視性と順序を保証するために用います。状況により両方が必要です。

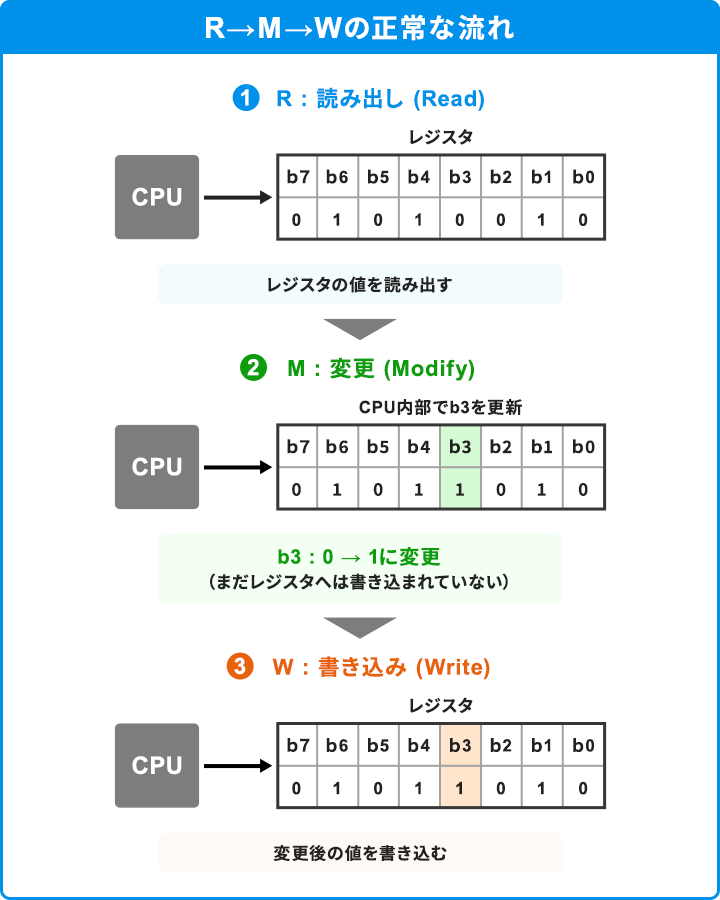

RMW（Read-Modify-Write）の基本
特定ビットだけを変更する際は、一度レジスタを読み出してから必要なビットを操作し書き戻します。割り込みハンドラや別タスクが同じレジスタを更新する場合、他のビットを誤って書き戻す危険があります。
割り込み環境での留意点
RMWが競合する場合は、クリティカルセクションや排他制御を検討します。マイコン（MCU：Microcontroller Unit）によっては「ビットセット／ビットクリア専用レジスタ」が用意されており、RMWを避けて競合リスクを下げられます。たとえばGPIOでは、書き込み専用のビットセット／ビットクリアレジスタで該当ビットだけを変更できます。
割り込みフラグ等はW1C（Write 1 to Clear）方式が多く、W1Cではクリアしたいビットにだけ1を書き、それ以外は0を書くのが基本です（データシートの推奨手順に従う）。一方で、クリア方式（W0Cなど）や予約ビット、書き込み禁止ビットの扱いはデータシートで必ず確認します。
ビットフィールドの特徴と活用
レジスタの各ビットを構造体として表現できるビットフィールドは、可読性を高められる一方で注意すべき点もあります。ここでは、ビットフィールドの特徴や制約を理解し、ビットマスクとの適切な使い分けについて解説します。
ビットフィールドの基本構文と特徴
構造体内でビット幅を定義することにより、レジスタのビット配置を直感的に表現できます。可読性が向上し、ビットの意味を理解しやすくなります。
ビットフィールドにおける注意点
ビットフィールドの割り当て順序、パディング、境界またぎ等はC標準では実装定義で、コンパイラ、ABI（Application Binary Interface：アプリケーションバイナリインターフェース）、オプションに依存します。ハードウェアレジスタへ直接適用する場合は十分な検証が必要です。
ビットマスクとビットフィールドの使い分け
移植性や確実性を重視する場合にはビットマスク、可読性を重視する場合にはビットフィールドが向いています。用途に応じて使い分けることが重要です。
保守性と可読性の高いレジスタ制御コードの設計
レジスタ制御は一度実装して終わりではなく、長期的な保守や機能追加も考慮する必要があります。マクロや`enum`、インライン関数の活用方法やレビューの観点を押さえ、品質の高いコードを書くための設計ポイントを紹介します。
マクロ・`enum`・インライン関数の使い分け
ビット定義にはマクロや`enum`を使い、共通処理は`static inline`関数でまとめることにより安全性と再利用性が向上します。
レジスタ定義の活用
マイコン向けに標準化されたコアライブラリや、半導体メーカが提供するヘッダファイルは、レジスタアドレスやビット定義が整理されています。これらを利用することにより、独自定義によるミスを防ぎ、保守性を高められます。
レビュー時の確認ポイント
ビットマスクやシフト量、符号付き整数との演算、演算子の優先順位、括弧の不足などを確認します。さらに`volatile`の有無は重要で、ステータスレジスタや割り込みフラグは必ず`volatile`とし、不要な修飾やRMWとの競合も確認します。これらをチェックリスト化することにより、品質と安全性の向上が期待できます。
デバイスドライバ設計に役立つレジスタ操作の知識
ビット操作やレジスタ制御の考え方は、GPIOだけでなくUARTやSPI、I2Cなどのデバイスドライバにも共通して利用されます。最後に、実際のデバイスドライバ開発でこれらの知識をどのように活用するのかを確認しましょう。
GPIO制御における実装例
GPIOでは方向設定レジスタや出力制御レジスタを操作し、ビット単位で入出力を切り換えます。ビットマスクを用いた更新方法は、多くの周辺機能でも共通して利用されます。
通信周辺機能の制御への応用
UARTやSPI、I2Cでは通信速度や動作モードをレジスタで設定し、ステータスレジスタを監視して送受信を制御します。
UARTの例：
- ボーレート設定レジスタに分周値を書き込み、通信速度を設定
- 制御レジスタの送信許可ビット・受信許可ビットで送受信を有効化
- ステータスレジスタの送信バッファ空フラグ・受信完了フラグを確認し、送受信タイミングを制御
複数のレジスタをビット単位で設定するため、ビット操作の理解がそのまま実装力につながります。
デバイスドライバ開発で必要となる知識
レジスタマップやデータシートを参照し、レジスタ定義と仕様を対応付けて実装します。ビット操作の基礎を理解しておくことが、安全で移植性の高いデバイスドライバ設計への第一歩です。
