構造体アライメントとパディングの理解および実践

アライメントとパディング

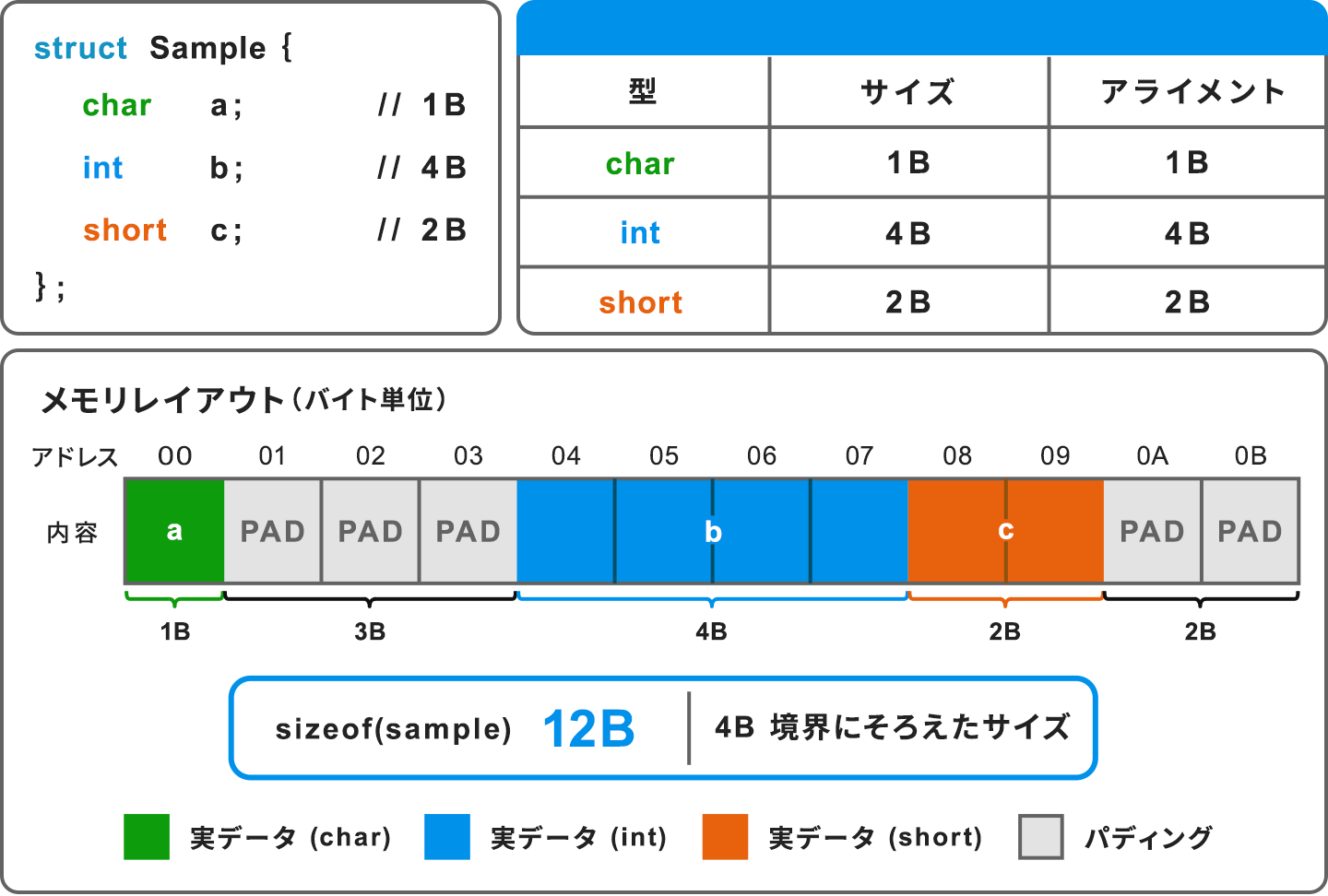

構造体のアライメントとパディング（例）

構造体のサイズやメモリ配置は、メンバサイズの合計だけでは決まらないことに注意が必要です。CPUやABI、コンパイラの規則に従ってアライメントが適用され、状況に応じてパディングが挿入されます。

アライメントとは何か

アライメントとは、CPUが効率よくデータへアクセスできるよう、データを特定の境界へ配置する規則です。必要なアライメントはデータ型だけでなく、CPUやABIによっても異なります。非アラインアクセスを許容しないCPUでアライメントを考慮しないデータを扱うと、性能低下だけでなく例外が発生する場合もあるため、移植性を考慮した設計が重要です。

パディングが挿入される理由

パディングは、アライメントを満たすためにコンパイラが自動的に挿入する領域です。そのため、構造体サイズはメンバサイズの合計と一致しないことがあります。また、メンバの並び順によってパディング量が変化するため、配置を見直すだけでメモリ使用量を削減できる場合があります。

構造体全体のアライメント

構造体自身にもアライメントが設定され、最も大きなアライメントを要求するメンバに合わせて構造体サイズが調整されます。このサイズ調整は、構造体を配列として配置した場合でも、各要素のアライメントを維持するためです。設計時にはsizeofで実際のサイズを確認し、必要に応じてメンバ順序を見直すことが重要です。

構造体レイアウト

アライメントやパディングを理解したら、実際のレイアウトを確認し、設計へ反映することが重要です。構造体は宣言どおりの配置になるとは限りません。sizeofやoffsetofで実レイアウトを確認しましょう。

メンバ配置とレイアウトの関係

メンバの並び順は構造体サイズに大きく影響します。たとえば、サイズの小さい型と大きい型を交互に配置するとパディングが増えやすくなります。一方で、サイズ順（大きい順など）に並べ替えてパディングを最小化しようとすると、関連するデータが離れてしまい可読性や保守性が低下することもあります。基本的には意味のあるまとまりを維持しつつ、不要なパディングが発生していないか確認することが重要です。

レイアウトを確認する方法

実際のレイアウトはsizeofやoffsetofで確認できます。さらに、C++11以降のstatic_assertやC11の_Static_assertを利用すれば、期待した構造体サイズやオフセットをコンパイル時に検証できます。デバッグ時だけでなく、移植時の不具合防止にも有効です。

構造体とメモリマップ

構造体はハードウェアレジスタや通信データの表現にも利用されます。たとえば、マイコンベンダが提供するヘッダファイル（レジスタ定義ファイル）では、GPIOなどのレジスタを仕様書どおりに並べた構造体が定義されています。構造体のレイアウトがハードウェアと一致することが前提です。

ただしこの一致はC/C++標準が保証するものではなく、ABI／コンパイラ／オプションに依存します。`#pragma pack`等の影響が混入しないようスコープ管理し、static_assertで検証します。

一方、通信データではパディングやエンディアンの影響を受けるため、「構造体＝通信フォーマット」と考えるのは危険です。`packed`を使ってもエンディアンの違いは解決しないため、異なるCPU間でデータを扱う場合はシリアライズおよびデシリアライズによる明示的な変換が求められます。加えて、ビットフィールドの配置順序やサイズは処理系依存になりやすく、通信フォーマットの表現には不向きです。

• テスト支援システムの商品情報はこちら
• PDFで詳しく見る

`packed`とアライメント指定

通常はコンパイラが適切なアライメントを設定しますが、通信データやハードウェア仕様に合わせてレイアウトを制御したい場合があります。その際に利用されるのが`packed`や`alignas`などの指定です。

`packed`属性によるレイアウト制御

`packed`属性は、コンパイラが挿入するパディングを抑制する機能です。通信プロトコルやファイルフォーマットなど、固定レイアウトが要求される場面で利用されます。ただし、利用方法はコンパイラごとに異なるため注意が必要です。

• GCCの場合：構造体およびメンバ単位で影響

  具体例（構造体単位）：GCCでは、型に`__attribute__((packed))`を付けると、各メンバの配置が最小化され（事実上各メンバが最小アライメント扱いになり）、メンバ間パディングが抑制されます。

  struct __attribute__((packed)) DmaBuffer { /* ... */ };

  具体例（メンバ単位）：メンバに`packed`を付けた場合は、そのメンバのアライメント要求が最小（通常1バイト）になり、当該メンバ前後の配置や以降のパディングに影響します。

  struct S {
    char c;
    int __attribute__((packed)) i;
  };

• `#pragma pack`を使用する一部のコンパイラの場合：指定以降の構造体定義すべてについて、popするまで影響

  具体例（1バイト境界に再設定した例）：`#pragma pack`は、記述した位置以降に定義されるstruct/union/classのメンバ配置（最大アライメント）に影響し、popするまで有効です。

  #pragma pack(push, 1)
  struct RegisterMap { /* ... */ };
  #pragma pack(pop)

`alignas`・`aligned`によるアライメント指定

C++の`alignas`やGCCの`aligned`属性を利用すると、変数や構造体に要求するアライメントを指定できます。DMAバッファやキャッシュライン境界への配置など、性能やハードウェア要件を満たす用途で利用されます。

• C++の場合（C++標準）：要求アライメント

  具体例（構造体単位）：

  struct alignas(16) Buffer { /* ... */ };

  具体例（変数単位）：

  alignas(64) uint8_t dma_buffer[256];

• GCCの場合（GCC/Clang拡張）：指定する値以上のアライメントを要求

  具体例：

  struct __attribute__((aligned(32))) DmaBuffer { /* ... */ };

なお、`aligned(N)`は最小アライメントをNバイトに引き上げます（処理系都合でNより大きくなる場合があります）。`alignas`は自然アライメントより小さくする目的では使えません（多くのケースで不適格）。

packedを使用する際の注意点

`packed`を指定すると非アラインアクセスが発生しやすくなり、処理系によっては非アラインアクセスを回避するために複数命令に分解され、性能やコードサイズが悪化します。また、移植性も低下するため、必要最小限の利用にとどめることが求められます。

組み込み開発において注意すべきメモリレイアウト

組み込み開発では、構造体がハードウェアや通信仕様と直接対応する場面が多くあります。通常のアプリケーション開発以上に、メモリレイアウトを意識した設計が求められます。

ハードウェアレジスタを構造体で表現する際の注意点

レジスタ定義はintではなく、仕様書のビット幅に合わせてuint32_t等の固定幅整数型を使います。offsetof/static_assertでオフセットを検証すると安全です。レジスタは最適化で消えないよう、型やポインタにvolatileを付与します（例：volatile uint32_t）。また、Reserved領域を省略すると後続メンバの位置がずれるため、予約領域も含めて定義することが基本です。

通信プロトコルやファイルフォーマットへの適用

通信データではパディングやエンディアンの違いに注意が必要です。異なるCPU間でデータをやり取りする場合は、構造体をそのまま送受信するのではなく、シリアライズやデシリアライズによってフォーマットを明示的に管理する方法が安全です。

DMAや共有メモリにおける注意点

DMAや共有メモリでは、アライメントだけでなくキャッシュとの整合性も重要です。DMA転送前は、キャッシュ内容をメモリへ反映するためにキャッシュをクリーン（書き戻し）します。また転送後は、DMAが更新したメモリ内容をCPUが正しく参照できるようキャッシュをインバリデート（無効化）します。要求されるアライメントを満たしたバッファ配置と適切なキャッシュ操作により、データの不整合を防止できます。

• テスト支援システムの商品情報はこちら
• PDFで詳しく見る

アライメント設計指針

アライメントはコンパイラ任せにするだけでなく、設計・レビュー段階から確認することが重要です。移植性と保守性を意識して設計することで、将来のトラブルを防ぎやすくなります。

構造体設計の基本ルール

サイズの大きいメンバから配置するとパディングを削減しやすくなります。ただし、メモリ効率だけを優先せず、関連するメンバをまとめるなど可読性や保守性とのバランスも考慮しましょう。

レビュー時の確認ポイント

レビューではsizeofやoffsetof、static_assert（Cでは_Static_assert）を活用し、サイズやオフセットが設計どおりであることを確認します。重要な構造体は実測値を継続的に検証する仕組みを導入すると効果的です。

コンパイラに依存しない設計

`packed`やコンパイラ固有属性への依存は最小限にとどめ、ABIやコンパイラごとの差異を考慮した設計を心がけます。複数環境への移植を想定する場合は、レイアウトの検証をビルド工程に組み込み、環境差異を早期に検出できるようにすると安全です。
