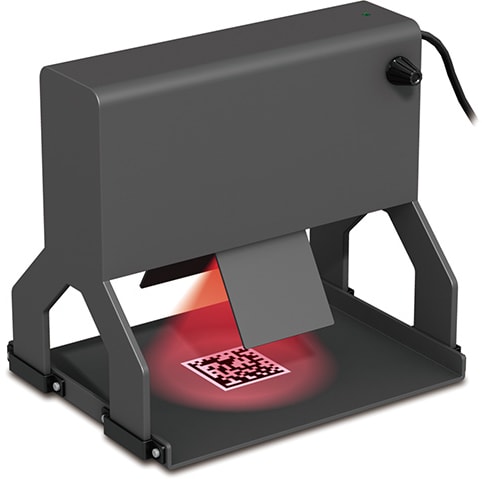

2次元コード検証機
2次元コード検証機とは、印字された2次元コードの品質をチェックすることを目的とした「2次元コードを検査する機器」です。
2次元コードが様々な分野で普及してきた昨今、同じ2次元コードが色々な場所で読み取られるケースが多くなっています。
それにより、1つの2次元コードが色々な2次元コードリーダで読み取られています。
もし、2次元コードの品質が悪い（規格から乖離している）と、ある2次元コードリーダでは読み取れても、別の2次元コードリーダでは読み取れないということが発生してしまいます。
このような事態を防ぐために、使用する2次元コードの品質が2次元コードの規格にあっているかどうかチェックする必要があります。2次元コード検証機とは、このチェックを行う機器です。
2次元コード検証の規格
| 規格名 | 説明 |
|---|---|
ISO / IEC15415 |
国際標準化機構（International Organization for Standardization）が定めた2次元コード印字品質評価の規格です。 主にラベルに印刷された2次元コードの評価に用いられます。 |
AIM DPM - 1 - 2006 |
国際自動認識工業界（Automatic Identification Manufacturers）が定めたダイレクトパーツマーキング2次元コード印字品質評価の規格です。 ISO / IEC15415をベースとしています。 |
SAE AS9132 |
SAE（Society of Automotive Engineers）が定めた航空宇宙産業で使用されるDataMatrixコードの印字品質評価の規格です。 |
SEMI T10 - 0701 |
SEMI（Semiconductor Equipment and Materials International）が定めた半導体関連材料に印字されたDataMatrixコードの印字品質評価の規格です。 |
2次元コードを使用する用途により規格を選択して、2次元コードが規格に準じているものかどうか判定します。
2次元コードを作成する際には、2次元コード検証を行うことで読み取り不良の原因を事前に見つけ出すことが重要になります。
このページのまとめQ&A
Q. 2次元コード検証機とは何ですか？
A. 印字された2次元コードが規格に適合しているかを評価するための専用検査機器です。
Q. なぜ2次元コードの品質検証が必要なのですか？
A. リーダによる読み取り性能が異なるため、どの機器でも読める品質を確保する必要があるためです。
Q. 検証に使われる主な規格は何ですか？
A. ISO/IEC15415やAIM DPM-1-2006など、用途に応じた複数の国際規格が使用されます。
Q. 用途により規格を使い分ける理由は何ですか？
A. ラベル印字、金属へのDPM、航空宇宙や半導体など用途で必要とされる品質基準が異なるためです。
Q. 検証の重要性はどこにありますか？
A. 印字不良による読み取りトラブルを事前に発見し、運用停止や誤認識を防ぐことができる点です。
