バーコードリーダの技術と正しい使い方レーザ式ハンディバーコードリーダの読み取り原理
レーザ式ハンディバーコードリーダは、「レーザダイオード」「ガルバノミラー」「受光素子」から構成されます。
- ①レーザダイオードより発光したレーザ光を左右に往復運動をしているガルバノミラーに照射します。

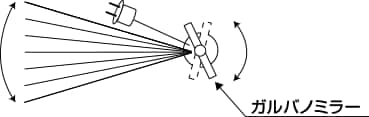

下図のように レーザ光は左右にスキャンを行ないます。
- ②そのスキャン光をバーコードに当て、その乱反射光を受光素子（フォトダイオード）で受光します。
- ③受光した乱反射光は、アナログ波形になっていますので、それをデジタル信号に変換します（A/D変換）。
それをバーコードの規格に従いコード化（デコード）すれば、バーコードの読み取りが完了します。
バーコードラベルの色による読み取りの違いについては、レーザ式定置型バーコードリーダと同じです。
「レーザ式定置型バーコードリーダ」の項目を参照してください。
「レーザ式定置型バーコードリーダ」の項目を参照してください。
- どの工程でどんな使われ方をしているの？
- 業界別 ハンディバーコードリーダ活用事例はこちら
このページのまとめQ&A
Q. レーザ式ハンディバーコードリーダは何で構成されていますか？
A. レーザダイオード、ガルバノミラー、受光素子の3要素で構成されています。
Q. レーザ光はどのようにスキャンされますか？
A. ガルバノミラーの左右往復運動によりレーザ光が左右にスキャンされます。
Q. バーコードの情報はどのように受光されますか？
A. バーコードに当たったレーザの乱反射光を受光素子が受光します。
Q. 受光した信号はどのように処理されますか？
A. 乱反射光のアナログ波形をデジタル信号に変換します（A/D変換）。
Q. バーコード情報は最終的にどう読み取られますか？
A. デジタル信号を規格に従いデコードすることでバーコードが読み取られます。
