バーコードプリンタとバーコードラベルISO/IEC 15416（バーコード印字検証）

ISO/IEC 15416 検証の方法

バーコードでは、上下10%を除く、中80%の領域において、8%おきに10スキャン分の検証データを取得します。

各スキャンのグレード判定をします。グレード範囲は、A、B、C、D、Fです。

各スキャンのグレードは下表に従い、数値化されます。

10回のスキャンデータのグレードの平均値を算出し、その平均値をさらに総合判定グレード表に従ってグレード分けします。
左表の例では、平均値が　2.9　になります。

計算された平均値をもとに、下表に従って総合グレードを決めます。
例では平均値が 2.9 のため、 グレードは「B」になります。

• バーコードリーダの商品情報はこちら
• PDFでまとめてチェック

ISO/IEC 15416 検証の項目と意味

DEC（Decode）：デコード成否

デコードをしたとき、読み取りできるかどうかを判定します。この項目のグレードが低い場合、バーコードとして認識できていないこととなります。

EDGE（EdgeDetermination）：Edge数

読み取ったバーコードのエッジ数（白黒の切り換わりポイント）が、想定されるエッジ数と等しいかを判定します。
擦れなどにより白線が入るとグレードが低くなります。

A:正しい B:擦れ

SC（Symbol Contrast）：シンボルコントラスト

コード領域の最大輝度値（R_max）と最小輝度値（R_min）の差を評価します。
全体的にコントラストが取れていないと、グレードが低くなります。

MINR（Minimum Reflectance）：最小反射率

スキャン波形中の最小反射率。最小輝度値（R_min）が最大輝度値（R_max）の50%以下かどうかを評価します。
全体的にバーの印字が薄いと、グレードが低くなります。

MINE（Minimum Edge Contrast）：最小エッジコントラスト

スペース（クワイエットゾーンを含む）と隣り合ったバーの反射率の差の最小値が15%以下かどうかを評価します。
一部のバーが細かったり、背景の一部が汚れているとグレードが低くなります。

MOD（Modulation）：モジュレーション

最小エッジコントラストとシンボルコントラストの比を評価します。一部のバーが細かったり、背景の一部が汚れているとグレードが低くなります。

A:一部のバーが細い B:汚れあり

QZ（Quiet Zone）：最小クワイエットゾーン

クワイエットゾーン幅が規格を満たしているか評価します。

A:クワイエットゾーン

DCD（Decodability）：復号容易度

コード種ごとに決まったデコード余裕度。理想的な線幅パターンと、実際の線幅パターンの誤差の大きさを評価します。
バーやスペースに太り、細りがあるとグレードが低くなります。

A:正しい B:バーが不揃い

DEF（Defects）：欠陥

エレメント内の色ムラを評価します。
バーやスペースに欠けや汚れがあると、グレードが低くなります。

• バーコードリーダの商品情報はこちら
• PDFでまとめてチェック

KEYENCE 商品におけるバーコード印字検証機能の出力について

1. 総合判定のみ…読み取りデータ/ 総合判定
〈例〉123456789：B
2. 総合判定 + 詳細判定
〈例〉ABC12345：B/A/A/B/A/A/A/A/A/A

検証結果の付加順序

各検証の評価項目の結果は以下の順序で並びます。

• バーコードリーダの商品情報はこちら
• PDFでまとめてチェック

ISO/IEC 15416 : 2025 での主な変更点

2025 年に ISO/IEC 15416 が改訂されました。主に以下の点が変更になっています。

連続グレードの導入

2000版は整数値のグレードでしたが、2025版では小数第1位まで表現するグレードになります。これにより、各詳細項目の検証結果をより細かく管理できるようになりました。

Symbol Contrast Grading

2値化しきい値計算方法の変更

セルが白か黒かを判定するしきい値の求め方が変更になります。本変更により、このしきい値を計算に用いているDCDの検証結果が変わります。

2000版

シンボル内の最大輝度値、最小輝度値の中間輝度値をしきい値とします。

A:最小輝度値
B:しきい値
C:最大輝度値

2025版

シンボル内の黒セル、白セルの輝度値分散の合計が最小となる輝度値をしきい値とします。

A: 黒セル（暗セル） 輝度値平均
B: しきい値
C: 白セル（明セル） 輝度値平均

SC（Symbol Contrast）の計算方法の変更

SCを計算する際の、R_max、R_minの定義が変更になります。変更後はSCの値は小さくなりますが、ノイズの影響を受けにくくなります。

2000版

SC = R_max －R_min

R_max：コード領域の最大輝度値
R_min：コード領域の最小輝度値

A:最小輝度値 B:最大輝度値

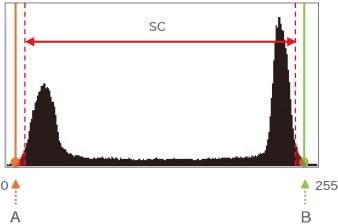

2025版

SC = R_max －R_min

R_max：コード領域の最大輝度値の上位3%平均
R_min：コード領域の最小輝度値の下位3%平均

A:最小輝度値 B:最大輝度値

• バーコードリーダの商品情報はこちら
• PDFでまとめてチェック

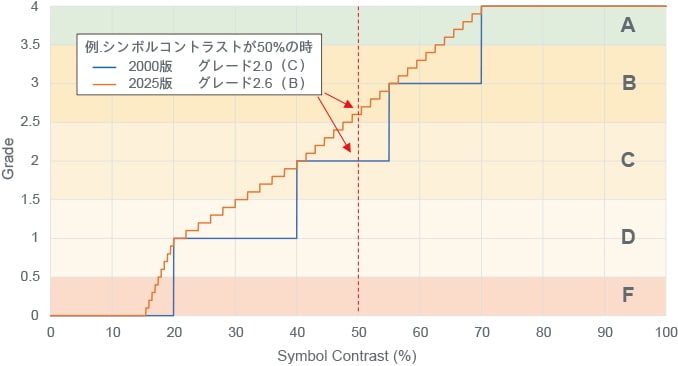

ISO/IEC 15416 : 2025 でグレードの算出方法が変わった評価項目一覧

SC(Symbol Contrast)

Grade	2000版	2025版
A	0.70 ～	0.625 ～
B	0.55 ～ 0.70	0.475 ～ 0.625
C	0.40 ～ 0.55	0.300 ～ 0.475
D	0.20 ～ 0.40	0.175 ～ 0.300
F	～ 0.20	～ 0.175

Symbol Contrast Grading

MOD(Modulation)

Grade	2000版	2025版
A	0.70 ～	0.65 ～
B	0.60 ～ 0.70	0.55 ～ 0.65
C	0.50 ～ 0.60	0.45 ～ 0.55
D	0.40 ～ 0.50	0.35 ～ 0.45
F	～ 0.40	～ 0.35

Modulation Grading

DEF(Defects)

Grade	2000版	2025版
A	～ 0.15	～ 0.175
B	0.15 ～ 0.20	0.175～0.225
C	0.20 ～ 0.25	0.225～0.275
D	0.25 ～ 0.30	0.275 ～ 0.30
F	0.30 ～	0.30 ～

Defects Grading

• バーコードリーダの商品情報はこちら
• PDFでまとめてチェック
