姿勢公差

姿勢公差とは、ある基準に対してその形体のあるべき姿勢を決定する公差です。姿勢公差の指定には必ずデータムが必要なので、データムに関連した形体、つまり関連形体の幾何公差になります。

平行度

平行度

平面度と似ていますが、平行度にはデータム(基準となる平面、直線)が存在します。
平行度は「2つの直線または平面が平行であること」を指定します。

記載例
平行度
a
平行
図面の解釈

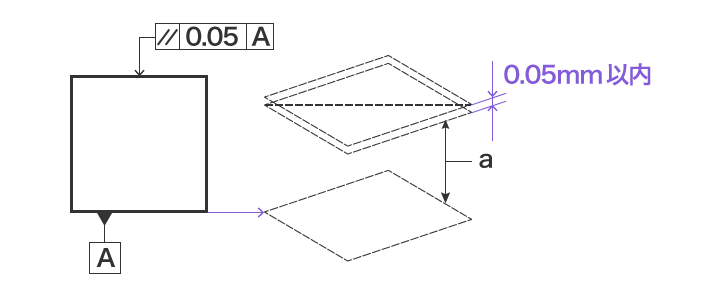

指示線の矢で示す面は、データム平面Aに平行で、かつ指示線の矢の方向に0.02mmだけ離れた2つの平面の間になければならない。

直角度

直角度

データム(基準となる平面、直線)に対して「どのくらい正確に直角であるか」を指定します。
直角度で指定する数値は角度ではなく単位はmmです。

記載例
直角度
a
直角
図面の解釈
指示線の矢で示す平面は、データム平面Aに垂直な直径0.05mmの円筒内になければならない。

傾斜度

傾斜度

指定する直線や平面が90°以外であり、「データム(基準となる平面、直線)に対して正確に傾斜しているか」を指定します。
傾斜度で指定する数値は角度ではなく単位はmmです。

記載例
傾斜度
図面の解釈
指示線の矢で示す面は、データム平面Aに対して理論的に正確に45°傾斜し、指示線の矢の方向に0.1mmだけ離れた2つの平行な平面の間になければならない。
