一般工場内設備

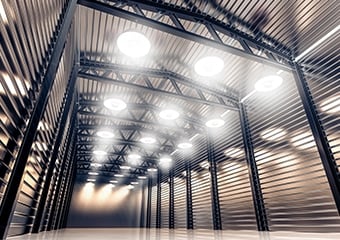

照明機器の省エネ対策例

照明設備の省エネ対策例は、以下のような方法が挙げられます。

• こまめに照明をオン・オフする
• 休憩時間や就業後は照明を消す
• 使っていない場所の照明を消す
• 作業に問題ない範囲で照明の数を減らす（間引く）
• こまめに清掃して照明の明るさを保つ
• LEDや無電極ランプなどの効率の良い照明に交換する
• 長寿命な照明に変更してランニングコスト・交換の手間を減らす　など

もっとも簡単な省エネの方法は、照明の使用時間・数を減らすことです。しかし、作業時間や作業内容により、使用時間・数を減らすことには限界があります。また、水銀灯は、一度消してしまうと再び明るくなるまでに時間がかかるので、こまめに消灯することも難しいものです。そこで、より高効率で消費電力の少ないLED・無電極ランプへの交換が効果的です。

一般的な工場で使用されてる照明

以下は、一般的に工場で使用されている照明の種類です。

以下は、省エネ対策として用いられる照明の種類です。

工場における照明選定のポイント

水銀灯からLEDランプや無電極ランプに交換すれば、消費電力が抑えられて高い省エネ効果が得られます。しかし、交換コストや寿命、光り方、照度などを考えて交換することが大切です。水銀灯から置き換える場合、口金が合えば安定器の変更のみで使えるメタルハライドランプも低コストで導入でき、省エネ対策として有効です。以下に工場で一般的に用いられる「水銀灯」「メタルハライドランプ」「無電極ランプ」「LED」の特長をまとめました。

工場における照度基準について

工場の照明については、JIS Z 9110にて照度基準が設けられています。照明を変更する場合は、以下を確認して照度基準を満たすように選定します。

JIS照度基準　工場

領域、作業、又は活動の種類		維持照度 Em (lx)	照度均斉度 Uo	屋内統一グレア制限値 UGRL	平均演色評価数 Ra	注記
作業	精密機械、電子部品の製造、印刷工場での極めて細かい視作業 例えば、組立a、検査a、試験a、選別a	1500	0.7	16	80	色が重要な場合は　Ra≧90、超精密な視作業の場合には2000lxとする。
	維工場での選別、検査、印刷工場での植字、校正、化学工場での分析などの細かい視作業 例えば、組立b、検査b、試験b、選別b	750	0.7	19	80	色が重要な場合は　Ra≧90、精密な視作業の場合には1000lxとする。
	一般の製造工場などでの普通の視作業 例えば、組立c、検査c、試験c、選別c、包装a	500	0.7	−	60	色が重要な場合は　Ra≧90とする。
	粗な視作業で限定された作業 例えば、包装b、荷造a	200	−	−	60
	ごく粗な視作業で限定された作業 例えば、包装b、荷造b・c	100	−	−	60
	設計、 製図	750	0.7	16	80
	制御室などの計器盤及び制御盤などの監視	500	0.7	16	80	1） 制御盤は多くの場合鉛直 2） 調光が望ましい
	倉庫内の事務	300	−	19	80
	荷積み、荷降ろし、荷の移動など	150	−	−	40

領域、作業、又は活動の種類		維持照度 Em (lx)	照度均斉度 Uo	屋内統一グレア制限値 UGRL	平均演色評価数 Ra	注記
執務空間	設計室、 製図室	750	−	16	80
	制御室	200	−	22	60
共有空間	作業を伴う倉庫	200	−	−	60
	倉庫	100	−	−	60	常時使用する場合は200lx
	電気室、空調機械室	200	−	−	60
	便所、洗面所	200	−	−	80
	階段	150	−	−	40	出入口には移行部を設け、明るさの急激な変化を避ける。
	屋内非常階段	50	−	−	40
	廊下、通路	100	−	−	40
	出入口	100	−	−	60

注記 ： 同種作業名について見る対象物及び作業の性質に応じて、 次の三つに分ける。

a）

表中のaは、細かいもの、暗色のもの、対比の弱いもの、特に高価なもの、衛生に関係ある場合、精度の高いことを要求される場合、作業時間の長い場合などを表す。

b）

表中のbは、 a）とc）との中間のものを表す。

c）

表中のcは、 粗いもの、 明色のもの、 頑丈なもの及びさほど高価でないものを表す。

JIS Z 9110：2010 より抜粋

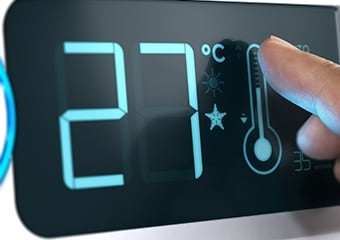

空調機器（エアコン）の省エネ対策例

空調設備の省エネ対策例は、以下のような方法が挙げられます。

• 温度設定・風量を見直す
• 稼働時間を見直す
• 利用していない部屋の空調をとめる
• 定期的にフィルターを掃除する
• ブラインドで日差しを遮る
• サーキュレータや扇風機と併用する
• 換気ファンの運用方法を見直す
• 室内機・室外機周辺の温度を改善する
• 消費電力の少ない機器に交換する
• 排熱を利用する　など

もっとも簡単な省エネの方法は、空調機器（エアコンなど）の使用時間や温度設定の見直しです。しかし、極端な設定は快適性を損ない人間に負担がかかり、作業効率低下を招きます。そこでブラインドを使って日差しを遮る、サーキュレータを併用して効率化を図るなどの対策も有効です。フィルターが汚れていると冷却効率が悪くなるので、フィルターメンテナンスも定期的に実施します。根本的な対策としては、効率の良い製品に交換することですが、費用対効果を検討したうえでの入れ替えが重要です。

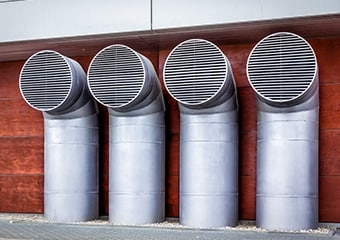

扇風機・換気扇の省エネ対策例

扇風機・換気扇の省エネ対策例は、以下のような方法が挙げられます。

• 風量を見直す
• 稼働時間を見直す
• 利用していない部屋の扇風機・換気扇をとめる
• 定期的にフィルターを掃除する
• 消費電力の少ない機器に交換する　など

基本的には、空調機器と同様に使用時間・風量の見直しなどが省エネ対策として有効です。また、フィルターが目詰まりしていたり、扇風機・換気扇にホコリが溜まったりしていると効率悪化を招くので定期的な清掃も有効です。さらなる省エネを考える場合は、消費電力の少ない機器への交換となります。空気を循環させたり、冷却したり、換気を行う扇風機・換気扇は、空調機器とセットで見直すことが大切です。

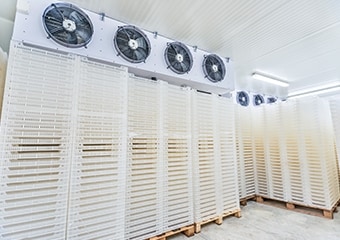

冷蔵庫・冷凍庫の省エネ対策例

冷蔵庫・冷凍庫の省エネ対策例は、以下のような方法が挙げられます。

• 設定温度を見直す
• 室外機に散水をする、日差しが当たらないように移設する
• 冷蔵庫・冷凍庫の開け閉めする頻度を減らす
• 不用物を撤去して冷蔵庫・冷凍庫内の詰め込みを予防する
• 冷蔵・冷凍するものを選定して稼働台数を減らす
• 非製造時や休日の稼働台数を減らす、運転を停止する
• 冷却水ポンプにインバータを設置して冷却水流量を制御する
• 高効率な機器に交換する

冷蔵庫・冷凍庫の省エネで手軽な方法としては、温度設定や運用方法の見直しです。また、冷蔵庫・冷凍庫の詰め込みは効率の低下を招くので、不必要なものを入れないということも大切です。簡単なところでは、室外機に散水したり、日差しが当たらないようにしたりすることで冷却効率を高めることや、冷凍庫・冷蔵庫内の物をまとめて取り出すようにして開け閉めの頻度を減らすことです。また、冷却水ポンプにインバータを設置し、冷却水流量を調整することで過冷却を防ぎ、ポンプの電力消費量を抑えるといった方法も有効です。
