温度計測最新情報
温度センサには、大きく分けて接触式と非接触式があり、非接触式には放射温度計と色温度計があります。
ここでは、非接触式で表面温度が計測できるデジタル放射温度センサ「FTシリーズ」を紹介します。
デジタル放射温度センサ FTシリーズ
センサヘッド4つの特長
高速応答:15ms
FTシリーズでは、温度検出を行なうサーモパイルの応答性にこだわりました。(1)遠赤外線吸収膜を極限まで薄く、(2)熱電対を幾何学的に効率よく配置し、吸収した熱を素早く確実に検出することで、サーモパイルの応答性を画期的に高めています。
レーザポインタ
2つのレーザポインタ※が検出範囲をはっきり示しますので、センサの設置が簡単になります。
※クラス：FDA class1,JIS クラス1 ,IEC class1
クラス最小:1/5サイズ
サーモパイルを含めた検出部を筒状の構造物に収め、センサヘッドのボディと接触しないようフローティングさせました。センサの周囲温度など外乱の影響を空気の層がカットし、限界までセンサヘッドのボディを小型化することが可能となりました。

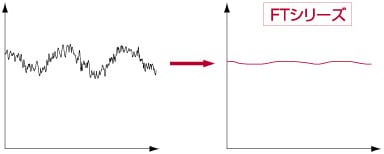

高安定性
センサとして最も重要な安定性を、極限まで高めるためIPC回路※とセンターフローティング構造を新開発。FLASH Thermoの心臓部として、センサの基本機能を支えます。
※Integral Protection Circuit の略。積分を用いた平均化処理を行ない、安定性を高めるために開発した専用回路です。
FTならば様々な条件下で、安定した表示温度を実現します。
このページのまとめQ&A
Q. 非接触式温度センサにはどんな種類がありますか？
A. 非接触式には放射温度計と色温度計があり、どちらも対象物に触れずに表面温度を測定できます。
Q. キーエンスのデジタル放射温度センサFTシリーズの特長は何ですか？
A. 高速応答・高安定性・小型ヘッド・レーザポインタ搭載により、素早く正確な表面温度測定が可能です。
Q. FTシリーズはなぜ高速応答が可能なのですか？
A. 薄膜吸収構造と効率的な熱電対配置により、赤外線を迅速に検出し応答時間15msを実現しています。
Q. レーザポインタはどんな役割がありますか？
A. 2点レーザが測定範囲を明確に示し、設置位置の調整を簡単にして正確な温度測定を助けます。
Q. FTシリーズの小型化はどう実現されていますか？
A. センサ部を筒状構造で浮かせ、外乱を空気層で遮断することでクラス最小の小型ヘッドを実現しています。
キーエンスの温度センサ
-
FT シリーズ
デジタル放射温度センサ
デジタル放射温度センサ FTシリーズは、幅広い検出温度と高い応答性、長い検出距離、さらに設置や設定時の使いやすさにこだわったデジタル放射温度センサです。温度検出を行うサーモパイル（熱電対列）の遠赤外線吸収膜を極限まで薄くし、熱電対を効率よく配置しました。これにより、吸収した熱をすばやく確実に検出することが可能になり、速いサーモパイルの応答を実現しました。また、高温タイプと中低温タイプがあり、可視光レーザーで検出範囲を目視することができるため、センサ設置時の位置合わせが簡単です。アンプは、検出体の現在温度を直接入力でき、物質固有の放射率を対象物に合わせて設定する手間がなくなります。
