変位計・寸法測定器

キーエンス製通信機能対応変位計・寸法測定器のラインナップや対応ネットワーク、接続事例についてご紹介します。

通信機能対応 変位計・寸法測定器 ラインナップ

LK-G5000シリーズ用通信ユニット

LJ-V7000、LS-9000シリーズ用通信ユニット

接続のイメージ

オープンネットワーク、Ethernet、RS-232Cで接続する場合、コントローラ本体に搭載されている通信インターフェースまたは対応している通信ユニットを使用します。
※シリーズ別の対応詳細については下記の「対応ネットワーク」をご確認ください。

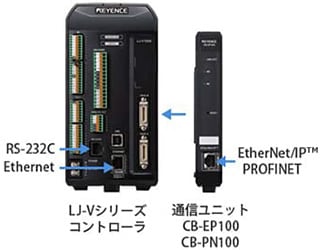

(例)LJ-V7000シリーズ
LJ-V7000シリーズ
(例)WI-5000シリーズ
WI-5000シリーズ

ネットワークのイメージ

ネットワークのイメージ
  • PLC、パソコンに各ネットワーク対応のユニット、もしくはボードが必要です。
  • RS-232Cで接続する場合、1:1接続になります。

対応ネットワーク

シリーズ フィールドネットワーク その他通信機能
EtherNet
/IP™
Device
Net™
CC-Link PROFI
NET
Ethernet
TCP/IP
RS-232C
RS-422A
/485
レーザ変位計
CL-3000シリーズ
フィールドネットワーク
-
-
-
その他通信機能

RS-232C
レーザ変位計
LK-G5000シリーズ
フィールドネットワーク

(LK-DN100)

(LK-CC100)
-
その他通信機能

RS-232C
レーザ変位計
LK-G3000シリーズ
フィールドネットワーク
-
-
-
-
その他通信機能
-

RS-232C
プロファイル測定器
LJ-X8000シリーズ
フィールドネットワーク
-
-
-
その他通信機能

RS-232C
レーザ変位計
LJ-V7000シリーズ
フィールドネットワーク

(CB-EP100)
-
-

(CB-PN100)
その他通信機能

RS-232C
レーザ変位計
LJ-G5000シリーズ
フィールドネットワーク
-
-
-
-
その他通信機能
-

RS-232C
白色干渉3D変位計
WI-5000シリーズ ※
フィールドネットワーク
-
-
-
その他通信機能

RS-232C
レーザ変位計
SI-Fシリーズ
フィールドネットワーク
-
-
-
-
その他通信機能
-

RS-232C
レーザ変位計
SI-Tシリーズ
フィールドネットワーク
-
-
-
-
その他通信機能
-

RS-232C
レーザ変位計
LT-9000シリーズ
フィールドネットワーク
-
-
-
-
その他通信機能
-

RS-232C
寸法測定器
LS-9000シリーズ
フィールドネットワーク

(CB-EP100)
-
-

(CB-PN100)
その他通信機能

RS-232C
寸法測定器
LS-7000シリーズ
フィールドネットワーク
-
-
-
-
その他通信機能
-

RS-232C
寸法測定器
TM-3000シリーズ
フィールドネットワーク
-
-
-
-
その他通信機能
-

RS-232C

各社製PLCに対して、RS-232C/Ethernet経由のPLCリンク接続が使用できます。

代表的な接続事例

各種ネットワークに接続することで、変位計・寸法測定器のさまざまな情報を集約・管理できます。これにより、PLCによる演算・段取り替え・生産管理などの情報システムを構築できます。

変位計・寸法測定器をネットワークに接続した、接続事例をご紹介します。

パソコン不要、測定データをその場で解析。

解析用のパソコンを用意しなくても、測定したデータをPLCでその場で解析できます。PLC内で演算を自由にプログラムできるため、複合的な判定も可能です。タッチパネルと組み合わせることで、測定した形状をグラフで見える化することもできます。

パソコンなし、測定データをその場で解析。
