センサ
キーエンス製N-bus対応センサ/IO-Link対応センサのラインナップや対応ネットワーク、接続事例についてご紹介します。
N-bus対応センサ ラインナップ
N-bus対応センサ
ネットワーク通信ユニット NUシリーズ
IO-Link対応センサ ラインナップ
ネットワーク通信モジュール NQシリーズ
接続のイメージ
N-bus対応機器は、ネットワーク通信ユニットNUシリーズを使用して接続します。
- N-bus対応であれば、異なるシリーズを混在して接続できます。
- 1台の通信ユニットに最大16台のセンサを接続できます。
左から NU-EP1 LV-N10 FS-N40 NU-EN8N
ネットワークのイメージ
- PLC、パソコンに各ネットワーク対応のユニット、もしくはボードが必要です。
対応ネットワーク
| シリーズ | フィールドネットワーク | その他通信機能 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| EtherNet /IP® |
Device Net™ |
CC-Link | IO-Link | PROFI NET |
PROFI BUS |
Ether CAT® |
Ethernet TCP/IP |
RS-232C RS-422A /485 |
|
| ファイバセンサ FS‐N40シリーズ/ FS-Nシリーズ |
フィールドネットワーク
○
(NU-EP1) |
○
(NU-DN1) |
○
(NU-CL1) |
○
(NQシリーズ) |
※2
|
※2
|
○
(NU-EC1A) |
その他通信機能
-
|
-
|
| レーザセンサ LV‐Nシリーズ |
フィールドネットワーク
○
(NU-EP1) |
○
(NU-DN1) |
○
(NU-CL1) |
-
|
※2
|
※2
|
○
(NU-EC1A) |
その他通信機能
-
|
-
|
| 光電センサ PS‐Nシリーズ |
フィールドネットワーク
○
(NU-EP1) |
○
(NU-DN1) |
○
(NU-CL1) |
-
|
※2
|
※2
|
○
(NU-EC1A) |
その他通信機能
-
|
-
|
| 超小型CMOSレーザセンサ LR-Xシリーズ |
フィールドネットワーク
○
(NU-EP1) |
○
(NU-DN1) |
○
(NU-CL1) |
○
(NQシリーズ) |
※2
|
※2
|
○
(NU-EC1A) |
その他通信機能
-
|
-
|
| アンプ内蔵型 レーザセンサ LR-Tシリーズ ※1 |
フィールドネットワーク
○
(NU-EP1) |
○
(NU-DN1) |
○
(NU-CL1) |
-
|
※2
|
※2
|
○
(NU-EC1A) |
その他通信機能
-
|
-
|
| 光電センサ LR-Wシリーズ ※1 |
フィールドネットワーク
○
(NU-EP1) |
○
(NU-DN1) |
○
(NU-CL1) |
○
(NQシリーズ) |
※2
|
※2
|
○
(NU-EC1A) |
その他通信機能
-
|
-
|
| アンプ内蔵型CMOSレーザセンサ LR-Zシリーズ |
フィールドネットワーク
-
|
-
|
-
|
○
(NQシリーズ) |
-
|
-
|
-
|
その他通信機能
-
|
-
|
| クランプオン式流量センサ FD-Hシリーズ |
フィールドネットワーク
-
|
-
|
-
|
○
(NQシリーズ) |
-
|
-
|
-
|
その他通信機能
-
|
-
|
| 流量センサ FD-Qシリーズ ※1 |
フィールドネットワーク
○
(NU-EP1) |
○
(NU-DN1) |
○
(NU-CL1) |
-
|
※2
|
※2
|
○
(NU-EC1A) |
その他通信機能
-
|
-
|
| 流量センサ FD-Xシリーズ |
フィールドネットワーク
○
(NU-EP1) |
○
(NU-DN1) |
○
(NU-CL1) |
○
(NQシリーズ) |
※2
|
※2
|
○
(NU-EC1A) |
その他通信機能
-
|
-
|
| 圧力センサ AP-Nシリーズ |
フィールドネットワーク
○
(NU-EP1) |
○
(NU-DN1) |
○
(NU-CL1) |
-
|
※2
|
※2
|
○
(NU-EC1A) |
その他通信機能
-
|
-
|
| シリーズ | フィールドネットワーク | その他通信機能 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| EtherNet /IP® |
Device Net™ |
CC-Link | IO-Link | PROFI NET |
PROFI BUS |
Ether CAT® |
Ethernet TCP/IP |
RS-232C RS-422A /485 |
|
| マルチセンサ コントローラ MU-Nシリーズ |
フィールドネットワーク
○
(NU-EP1) |
○
(NU-DN1) |
○
(NU-CL1) |
-
|
※2
|
※2
|
※2
|
その他通信機能
-
|
-
|
- マルチセンサコントローラ MU-Nシリーズが必要です。
- PROFINET、PROFIBUS、EtherCAT®への接続については、こちらよりお問い合わせください。
代表的な接続事例
通信ユニットNUシリーズを使用することで、N-bus対応センサのさまざまな情報を集約・管理できます。これにより、状態監視・予知保全・段取り替え・生産管理などの情報システムを構築できます。
センサをネットワークに接続した、接続事例をご紹介します。

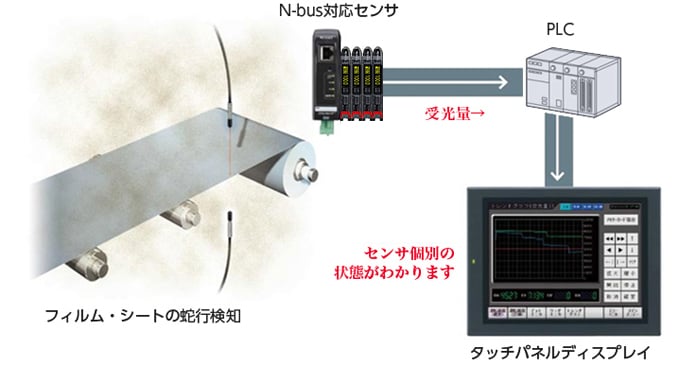

センサの汚れによるトラブルを未然に防ぐために。

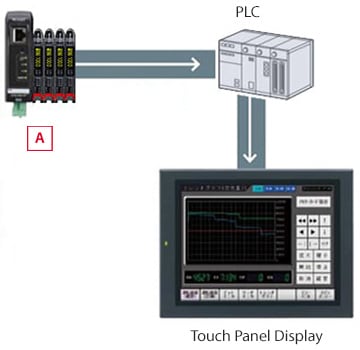

環境の厳しい現場では、ON/OFFの判別信号だけではなく、センサ受光量も合わせてPLCに取得します。汚れたセンサを個別に知らせることで、予知保全システムを構築できます。

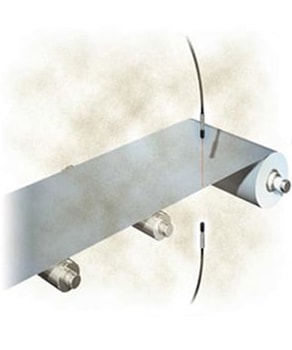

フィルム・シートの蛇行検知
N-bus対応センサ
