ファイバーレーザーマーカー

レーザーマーキングとは?のページでは、レーザーマーキングの基本的な原理や特徴、加工例などをご紹介しました。
こちらのページでは、レーザーマーカーの中でも金属への黒色印字や深堀り用途に最適な「ファイバーレーザーマーカー」の印字事例や特徴、YVO4レーザーとの違いについてご説明します。

アプリケーション

ファイバーレーザーマーカー(波長:1,090nm)は、基本波長と呼ばれる波長帯に属し、金属・樹脂など幅広い材質に印字できます。特に、ハイパワーが必要な金属への黒色印字や深彫り印字に適しています。一方、ガラスなどの透明体は光が透過してしまうため、基本的に印字できません。

光波長分布図
アプリケーション
A
紫外域
B
可視域
C
赤外域
  • 深彫り(印字後塗装)
    深彫り(印字後塗装)
    (車体フレーム)
  • 黒色印字
    黒色印字
    (ベアリング)
  • 高速2次元コード印字
    高速2次元コード印字
    (エンジンブロック)
  • 削り印字
    削り印字
    (キーシリンダー)
  • 加工(カット)
    加工(カット)
    (アルミ板)
  • バリ取り(フレームIC)
    バリ取り(フレームIC)
    (左:処理前 右:処理後)

ファイバーレーザーの仕組みと特長

ファイバーレーザーとは、光ファイバーによる長距離通信の中継増幅の技術が高出力レーザーに発展したものです。レーザー光が光ファイバー内を進むことで効率よく増幅され、高出力レーザーを実現します。

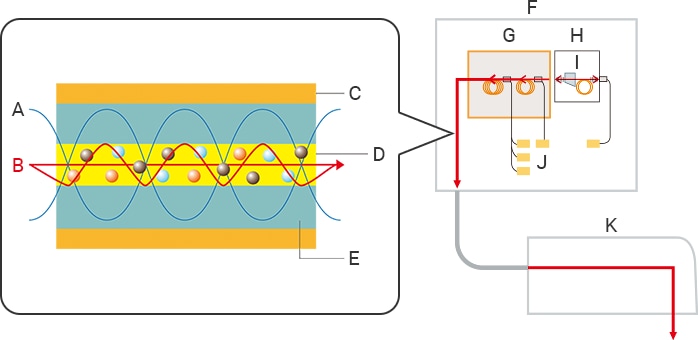

ファイバーレーザーの仕組みと特長
A
励起光
B
レーザー
C
アウタークラッド
D
コア(Yb 添加)
E
インナークラッド
F
コントローラ
G
アンプ
H
マスター発振器
I
Qスイッチ
J
LD(シングルエミッター)
K
ヘッド

特長:ハイパワーマーキング

高出力レーザーにより、従来のレーザーマーカーと比べ「同じ印字時間であればより深く」「同じ彫り込み深さであればより速く」印字できます。印字時間を短縮したい、さらに彫り込んだ印字を行いたいといったニーズに対応します。

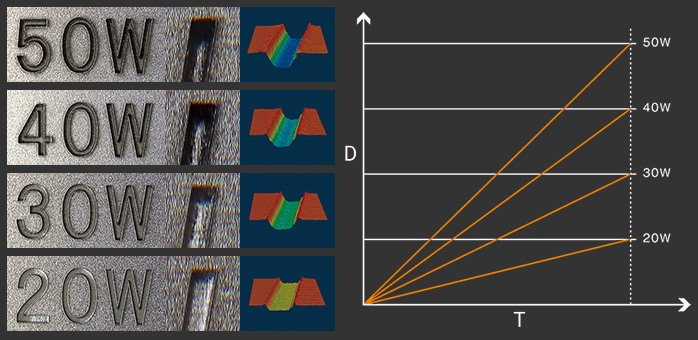

特長:ハイパワーマーキング
D
深さ
T
時間

※代表値です。ワークや印字条件により異なります。

YVO4レーザーとの違い

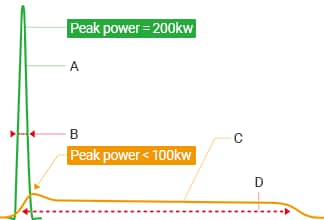

YVO4レーザーとの違い
A
YVO4 レーザー
B
パルス幅≒ 5ns
C
ファイバーレーザー
D
パルス幅>120ns

同じ基本波長レーザーにはYVO4レーザー(波長:1,064nm)があります。
光ファイバーでレーザー光を増幅するファイバーレーザーに対し、YVO4レーザーはYVO4結晶でレーザー光を増幅する固体レーザーです。両者の違いは、ピークパワーとパルス幅にあります。※
ファイバーレーザーが低ピーク・長パルスで金属への深堀・ハイパワー印字を得意とする一方で、YVO4レーザーは高ピーク・短パルスレーザーで熱ダメージを抑えた高発色・低ダメージ印字に適しているといえます。

※ピークパワー:レーザー光の1パルスにおける瞬間的な出力の最大値
パルス幅:レーザー光の1パルスが照射される時間

  YVO4レーザー ファイバーレーザー
Niメッキ印字 YVO4レーザー Niメッキ印字 ファイバーレーザー Niメッキ印字
SUS深彫り印字 深さ1μm深さ1μm 深さ8μm深さ8μm
コラムColumn
ハイブリッドレーザーマーカー

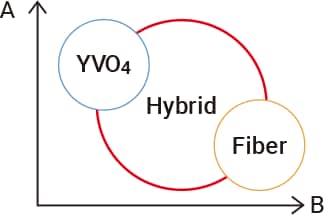

ハイブリッドレーザーマーカー
A
高品質印字(ピークパワー重視)
B
高速印字(出力重視)

従来のYVO4レーザーマーカー、ファイバーレーザーマーカーのメリットを網羅 (当社従来比)

キーエンスでは、YVO4レーザーの技術とファイバーレーザーの技術を融合したハイブリッドレーザーマーカーをラインナップ。
樹脂への繊細な印字も、金属への高出力印字も各種対象物に最適な印字が行えます。
ハイブリッドレーザーマーカーは、固体レーザーとファイバーレーザーの両方を開発し続けたキーエンスならではのテクノロジーです。

商品の紹介

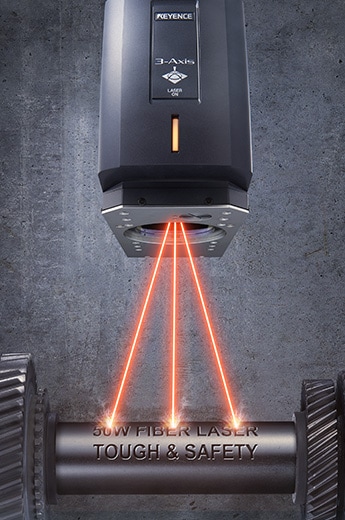

クラス最高出力 3-Axis ファイバレーザマーカ MD-Fシリーズ

クラス最高出力3-Axis ファイバレーザマーカMD-Fシリーズ

50 W/30 W ハイパワー
高出力レーザーが大幅タクト短縮、金属への深彫り、高速加工を実現。
用途別スキャナ制御
用途にあわせてレーザー走査を最適化。タクト短縮・品質向上を実現。
耐環境ファンレスヘッド
設置環境を選ばないコンパクト&タフ構造【保護構造 IP64】

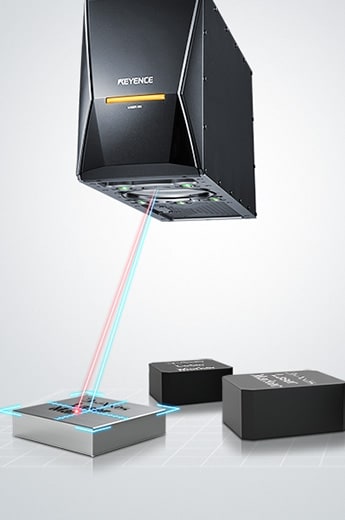

焦点ズレなし、位置ズレなし 3-Axis ハイブリッドレーザマーカ MD-Xシリーズ

焦点ズレなし、位置ズレなし3-Axis ハイブリッドレーザマーカMD-Xシリーズ

全エリアオートフォーカス
レーザーヘッド内に測距センサと内蔵カメラを搭載し、印字エリア全てで焦点ズレや位置ズレの補正が可能。
予知保全&トラブル解析ツール
レーザーマーカーの内部状態を常にモニタリングすることで、予知保全やトラブル解析が簡単。
高ピークパワー・高出力
高ピークかつショートパルスレーザーを実現することで、シャープな印字品質と高速印字のメリットを両立。
