金属医療器具のレーザー印字事例
（鋼製小物／カテーテル／注射針／ドリル／ボルト）
メディカル業界でのマーキング・印字事例を紹介します。このページでは、金属医療器具のレーザー印字について解説します。
金属製品へのアプリケーション
金属の医療器具は、手術などで人体に直接使用されるものが多く、消毒工程や使用頻度など厳しく管理するためのトレーサビリティ印字が必要です。印字箇所が錆びにくい、異物が発生しにくい、といったメリットからレーザーマーカーによる印字が普及しています。
- 鋼製小物へ2Dコード
-
- カテーテル芯線へ品番
-

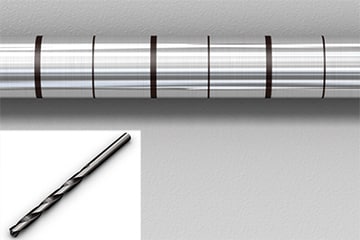

- 医療用ドリルへ目盛
-
- 医療用ボルトへ2Dコード
-
“錆びない”印字のご提案
レーザー印字方式は以下の3つに大別されます。
-
黒色マーキング方式 対象物表面をレーザーの熱で黒く発色させる方式
-
彫込みマーキング方式 レーザー光の照射密度を上げて表面を除去する方式
-
コールドマーキング方式 表面の酸化膜を残して黒く発色させる方式
塩水噴霧試験結果
コールドマーキング方式は、最小限の熱影響を表層部のみに与えることで耐食性に優れた印字が可能となります。
印字条件や材質により結果は異なります。
-

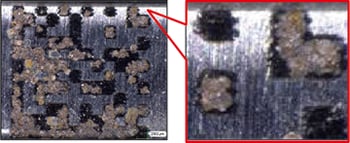

黒色マーキング方式
-

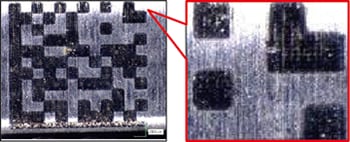

コールドマーキング方式
このページのまとめQ&A
- Q. 金属医療器具でレーザー印字が必要な理由は？
- A. 手術器具は高頻度で洗浄・滅菌されるため、耐久性が高く錆びにくいトレーサビリティ印字が求められるためです。
- Q. 主な対象器具には何がありますか？
- A. 鋼製小物、カテーテル芯線、医療用ドリル、医療ボルトなど多様な金属器具が対象です。
- Q. “錆びない”印字として推奨される方式は？
- A. 熱影響を最小限に抑え酸化膜を残して黒く発色させるコールドマーキング方式が耐食性に優れます。
- Q. 黒色・彫込み・コールドの違いは？
- A. 黒色は熱発色、彫込みは表面除去、コールドは表層にのみ熱影響を与え耐食性が高い印字です。
- Q. レーザー印字導入の総合メリットは？
- A. 錆びにくく異物が出にくい印字が可能で、耐久性・識別性・衛生性が向上し医療現場の信頼性向上に貢献します。
キーエンスのYVO4・ファイバレーザマーカ
-
MD-X シリーズ
3-Axis ハイブリッド レーザマーカ
ハイブリッドレーザマーカは、YVO4レーザーの高品質印字とファイバレーザーの高速印字の双方のメリットを兼ね備えた新開発レーザ発振器を搭載しています。金属・樹脂・セラミックなどへの印字用途全般、微細加工などに最適です。さらに、レーザーヘッド内部に搭載された測距センサ＆多機能カメラにより、レーザー光の焦点のズレや印字位置のズレを自動で補正することができます。印字不良を未然に防ぎ、安定稼働を実現します。
