3DプリンタとSTLデータCADからSTLデータへの変換

STLデータで出力する際の偏差

CADデータからどのようにしてSTLデータに変換するかは、3Dプリンタで造形を行なう上で非常に重要です。
ポイントとなるのは、STLデータで出力する際の偏差※です。偏差は、STL表面を形成する三角形をどこまで細かくするかを決めるパラメータです。
元のCADデータが同じでも、このパラメータの設定次第で仕上がりが大きく変わってきます。

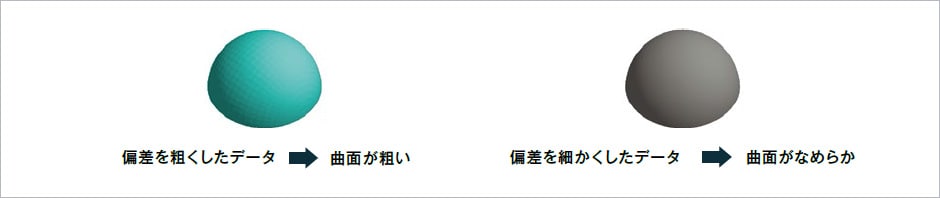

偏差を粗くしたものと細かくしたもので比較した例

3Ｄプリンタで表現できる最適なレベルに合わせて偏差を設定する

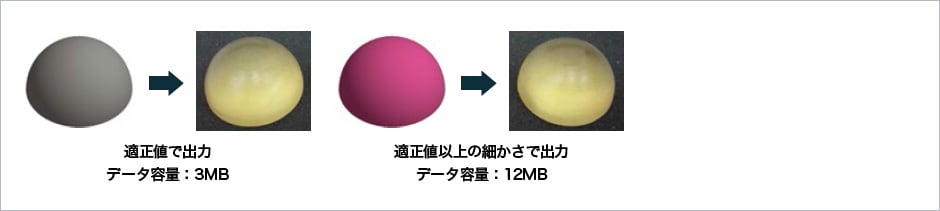

3Dプリンタでは、最小分解能の1／2程度の設定で、必要十分な表面のなめらかさになります。実際に適正値で出力したデータとそれ以上に細かくしたデータで造形結果を比較してみましょう。

ポイント

• ・最小分解能の1/2で十分
• ・より細かく指定しても仕上がりは変わらない

データ容量は約4倍違いますが、造形物の仕上がりでは違いは見られません。仕上がりが同じであれば、データは軽い方が扱いやすくなります。
適正な設定で出力することは、より快適に必要なモデルを手に入れるための手助けとなります。

STLデータ保存までの流れの一例

SOLIDWORKSの場合の変換手順

• 1メニューバー［ファイル］より［指定保存］を選択します。



• 2STLデータを保存する場所を指定します。

• 3［ファイルの種類］から［STL］を選択します。

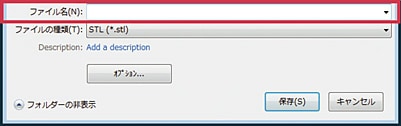

• 4［ファイル名］は、デフォルトの名前を使用、または新しい名前を入力します。

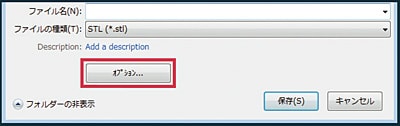

• 5［オプション］を選択します。



• 6 エクスポートオプションより以下の設定を行ないます。
  終了後、［OK］ボタンを選択します。
  出力フォーマットを［バイナリ］、
  偏差を［0.01ｍｍ］、角度を［5deg］に設定します。

  ポイント

  ○解像度: STL データの表面出力精度をコントロールするメニュー。

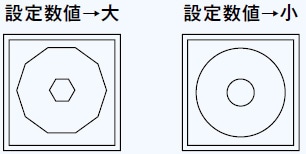

  ○偏差・角度：設定数値が小さいほど、面の精度は正確になる。



  （例）キーエンスの3Dプリンタアジリスタなら積層ピッチが15μmなので、偏差は約1／2の0.01mm（10μm）に設定します。



• 7［保存］ボタンを選択します。

• 8確認のダイアログボックスが表示されるので、［はい］を選択します。
