お客様の声 「ストローク編」

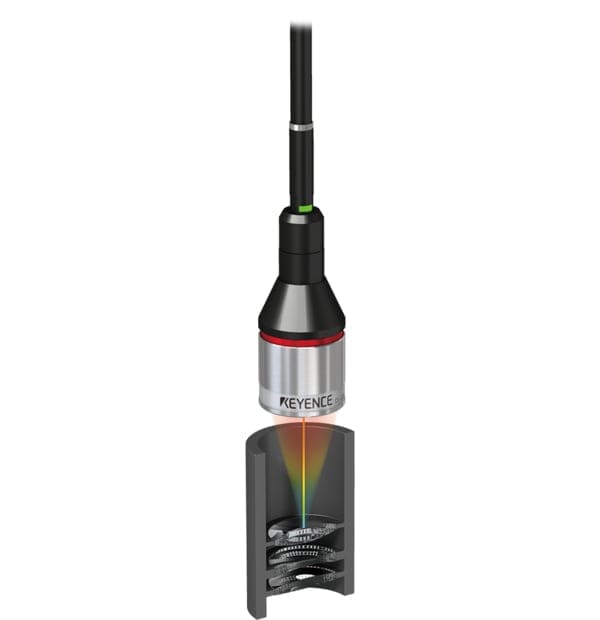

Case 1: カメラモジュールのストローク測定
| 業種 | 電子・電機業界 |
|---|---|
| 従来方法 | A社製レーザ変位計 |
| ご採用機種 | CL-3000シリーズカタログダウンロード |
- お客様の声
- カメラモジュールのストローク量をA社製レーザ変位計で検査していました。
ストローク量の全域で高精度な測定が必要だったため、非接触の測定器を検討していたところ、キーエンスのレーザ変位計CLシリーズの紹介を受けました。A社よりも広いレンジで、かつ全域で高精度に測定できるので、品質向上を果たすことができました。 - キーエンス
- ご採用いただきありがとうございます。
品質向上に貢献でき、大変嬉しく思っております。
レーザ変位計CLシリーズは、世界初のマルチカラー光源を採用し、広範囲で高精度な測定を実現しています。カメラモジュールのストローク測定などに代表される高精度な測定も簡単に行うことができます。

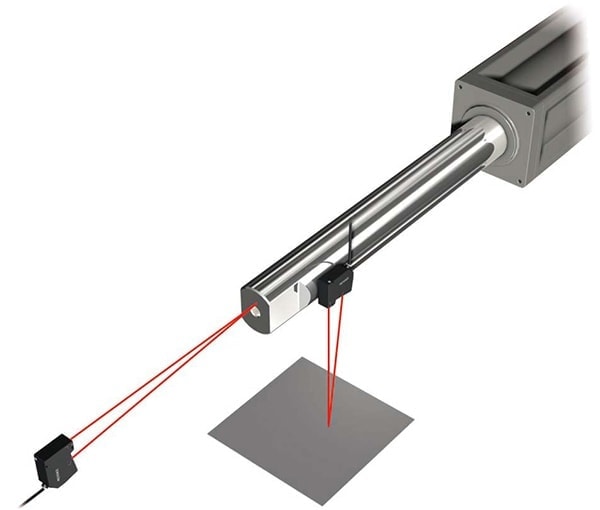

Case 2: シリンダーのストローク測定
| 業種 | 輸送・金属業界 |
|---|---|
| 従来方法 | メジャー |
| ご採用機種 | LK-G3000シリーズカタログダウンロード |
- お客様の声
- 従来はメジャーを使用して測定していましたが、ストロークが長くなると誤差が大きくなったり、繰り返しを正確に測定できないなどの問題点がありました。
レーザ変位計LK-G3000シリーズは最大1000mmまで距離を離せるので、段取り替えなく多品種を測定することができました。 - キーエンス
- ご採用いただきありがとうございます。
レーザ変位計は、誰が測定しても繰り返し同じ結果が得られるというポイントが非常に喜ばれています。
データを数値管理でき、その結果を記録することも可能です。

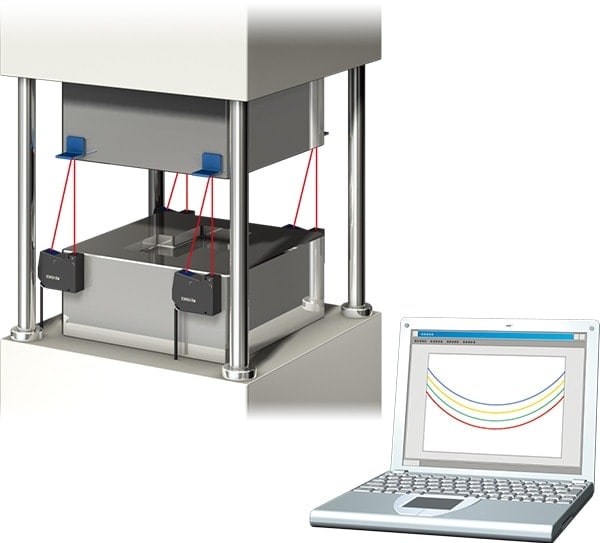

Case 3: プレス機のストローク測定
| 業種 | 輸送・金属業界 |
|---|---|
| 従来方法 | 渦電流式の測定器 |
| ご採用機種 | LK-G3000シリーズカタログダウンロード |
- お客様の声
- 従来は渦電流式の測定器でプレス機の挙動を確認していました。測定範囲が短く、下死点付近でしか挙動を確認できなかったのが課題です。
レーザ変位計LK-G3000シリーズを使用し、長距離の挙動を数値化することで、メンテナンス時期を正確に知ることができました。 - キーエンス
- ご採用いただきありがとうございます。
プレス機のストローク測定は大変多くご採用をいただいているご用途です。
金型の4隅それぞれの相対位置を確認することで、ストロークだけでなく直進性を確認することも可能です。
このページのまとめQ&A
- Q. カメラモジュールのストローク測定で改善できた点は？
- A. CLシリーズの広レンジ・高精度測定により全域でのストローク測定精度が向上し、従来機の課題を解消して品質向上が実現しました。
- Q. CLシリーズが有効な理由は？
- A. 世界初のマルチカラー光源により広範囲で高精度測定が可能で、非接触でストローク変動を安定検出できるためです。
- Q. シリンダーストローク測定での改善点は？
- A. LK‑G3000シリーズの長距離測定により、メジャー測定で発生していた誤差や作業負荷がなくなり、多品種でも効率良く測定できました。
- Q. プレス機ストローク測定で得られた効果は？
- A. 測定範囲が広いLK‑G3000により全行程の挙動が数値化でき、メンテナンス時期を正確に把握できるようになりました。
- Q. ストローク測定器選定のポイントは？
- A. 測定距離・精度・非接触の必要性に応じてCLやLKシリーズを選び、対象物の動きに合わせた方式を選定することが重要です。
キーエンスのレーザ変位計
-
CL-3000 シリーズ
マルチカラーレーザ同軸変位計
マルチカラーレーザ同軸変位計 CL-3000シリーズは、対象物の材質や形状を選ばず高精度測定を可能とする超小型な新方式の1次元レーザ変位計です。レーザー光源などの部品はすべて光学ユニットに搭載し、ヘッド内部の部品をレンズのみにしたことで、発熱や電気ノイズなどの影響を受けず、高精度な測定を実現。最小ø8mmの小型・軽量なヘッドは設置の自由度が高く、ロボットに装備したり、従来は困難だった装置の狭いスペースにも取り付けたりすることが可能です。また、曲面・凹み・高低差などさまざまな形状、さらには、透明・鏡面・金属粗面・セラミック・接着剤などのほか、光が多重反射したり・沈み込んだりする対象物であっても高い精度で測定します。真空環境・防爆環境・高温環境で使用できるセンサヘッドもラインナップ。高精度にインライン厚み測定が行える専用治具も準備しています。
-
LK-G3000 シリーズ
高速・高精度CCDレーザ変位計
高速・高精度CCDレーザ変位計 LK-G3000シリーズは、受光素子に画素境界部の誤差を解消し従来比2倍の高精度を実現したLi-CCD、受光レンズユニットに歪みや収差による誤差を低減する高精度エルノスターレンズを採用しました。また、表面状態をセンシングしてレーザー光量とCCDをリアルタイム制御する高性能CPU"ABLE"をヘッド内部に搭載。新開発アルゴリズムと組み合わせることによって、透明体や半透明体、多重反射体などあらゆるワークの安定的かつ高精度な測定を実現します。最長1000mmの測定距離に対応する超ロングレンジタイプもラインナップし、あらゆるワーク、あらゆる設置条件に対応することができます。
