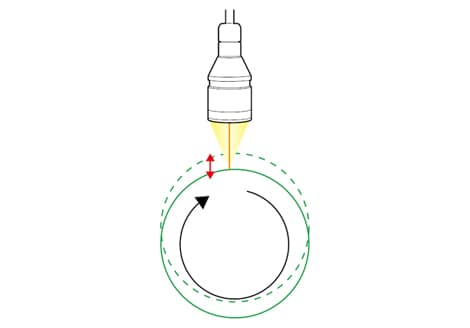

反射型で測る
測定例：高精度ローラの偏心測定
用途から選ぶ
偏心
偏心測定器をお探しの方へ
偏心測定の最適な測り方は、測定器の種類、設置環境など、いくつかの要素から選択することが重要です。 適さない機器を選定してしまうと、必要な精度が出なかったり、運用工数アップに繋がってしまいますので、避けたいものです。
このページでは偏心測定器をお探しの方が、迷わずに最適な測定器に辿り着けるよう、ナビゲートいたします。
「偏心」の測り方
「偏心」の最適な測り方を測定器のご提案とあわせて紹介します。

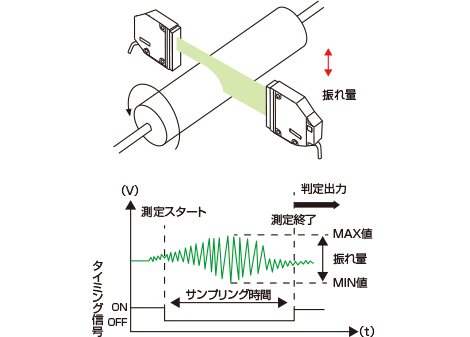

透過型で1点で測る
測定例：モーターシャフトの偏心測定
最適な測定器透過型寸法測定器
ロールのエッジ位置の変動を高速サンプリングで捉えます。
POINT
- ピークtoピークホールド機能などを利用して、振れ量のp-p値を求めます。
- 回転速度の10倍以上のサンプリング速度で測定することが必要です。
-
1次元テレセントリック方式
駆動部分を排除した長寿命設計
クラス最速16kHzサンプリング
透過型で複数点で測る
測定例：スポンジローラの偏心測定
最適な測定器透過型2次元寸法測定器
2次元投影方式で得られた画像から、指定した複数ポイントの位置の変動を求めることで偏心量を測定します。
POINT
- 円周上に切られたV溝や突起部の振れ測定ができます。
- 端から決まった距離の点の振れ測定ができます。
-
Wテレセンシルエット方式
インラインでシルエット内のあらゆる測定・検査が可能
まとめ
このページでは、回転するローラやシャフトの偏心を測る方法と測定器の構造、さらに測定器を選択するときのポイントや注意点について説明しました。
それらをまとめると、以下の通りです。
- 偏心の測定には、円周上の1点の距離やエッジの位置の変動をサンプリングする方法と、指定した複数ポイントの位置の変動を測定する方法がある。
- 距離やエッジの位置の変動をサンプリングする場合、回転速度の10倍以上のサンプリング速度が必要。
- 透過型2次元寸法測定器なら、指定した複数ポイントの位置の偏心量を測定可能。
- 最適な測定器の選定は、回転数とサンプリング速度の関係、測定位置がポイントになる。
測定する対象によって、その方法はさまざまです。最適な測定を行うには、それらの特徴を知り、正しく測定器を選定することが大切です。
このページで紹介した内容や、他のページに記載している測定の知識や事例についてまとめた資料「測り方がわかる 変位計/測定器 サポートガイド」は、下記からダウンロードできます。レーザ変位計のラインナップカタログとあわせてご覧ください。
キーエンスの商品をご採用いただいたお客様の声はこちら
業界別お客様導入事例【偏心編】
用途・業界を選ぶだけ！最適な商品をご紹介します
レーザ変位計・測定器の選び方サイトはこちら
このページのまとめQ&A
- Q. 偏心測定で重要なポイントは何ですか？
- A. 対象物の回転数や測定方式に応じて適切な測定器を選ばないと精度が確保できず、サンプリング速度と設置条件が重要です。
- Q. 反射型で偏心を測る方法は？
- A. 回転体の頂点にレーザを当て、距離変動を高速サンプリングし偏心量を求めます。回転速度の10倍以上の速度が必要です。
- Q. 透過型で1点測定する方法は？
- A. エッジ位置の変動を高速サンプリングで捉え、p-pホールドで偏心量を算出します。高速応答が安定測定の鍵です。
- Q. 透過型で複数点測定する利点は？
- A. 複数ポイントの位置変動を同時に取得でき、V溝や突起部の偏心や端から一定距離の点も安定して測定できます。
- Q. 偏心測定器選定のポイントは？
- A. 測定位置、回転数、必要サンプリング速度を基準に選び、単点か多点か、反射型か透過型かを判断することが重要です。
