角度測定の最適な測り方は、測定器の種類、設置環境など様々な要素から選択することが重要です。 適さない機器を選定してしまうと、必要な精度が出なかったり、運用工数アップに繋がってしまいますので、避けたいものです。
このページでは角度測定器をお探しの方が、迷わずに最適な測定器に辿り着けるよう、ナビゲートいたします。
「角度」の最適な測り方を測定器のご提案とあわせて紹介します。
測定例：溶接時の開先角度測定

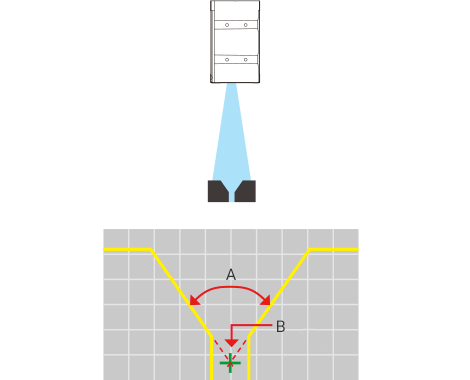

ラインレーザが当たった箇所の断面形状を取得し、その形状から角度を測定します。
2次元三角測距方式
ラインレーザによる多点測定
世界最速 64000撮像／秒
マルチカラー共焦点方式
直線性：±0.09um
超小型レーザ同軸変位計
測定例：ドリルの先端角度測定

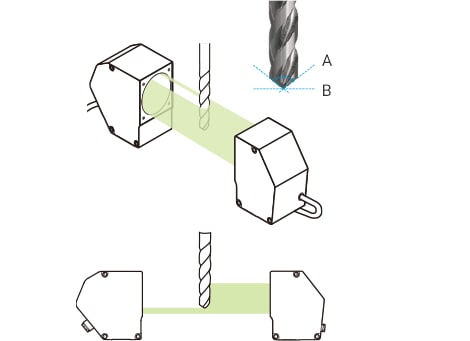

2次元投影方式で得られた画像から、指定した複数ポイントの角度を測定します。
複数箇所の角度や同時に外径・段差なども測定可能です。
Wテレセンシルエット方式
インラインでシルエット内のあらゆる測定・検査が可能
このページでは、溶接開先やドリル尖端の角度を測る方法と測定器の構造、さらに測定器を選定するときのポイントや注意点について説明しました。
それらをまとめると、以下の通りです。
測定する対象によって、その方法はさまざまです。最適な測定を行うには、それらの特徴を知り、正しく測定器を選定することが大切です。
このページで紹介した内容や、他のページに記載している測定の知識や事例についてまとめた資料「測り方がわかる 変位計/測定器 サポートガイド」は、下記からダウンロードできます。レーザ変位計のラインナップカタログとあわせてご覧ください。
