半径（R）・内径測定の最適な測り方は、測定器の種類、設置環境など様々な要素から選択することが重要です。 適さない機器を選定してしまうと、必要な精度が出なかったり、運用工数アップに繋がってしまいますので、避けたいものです。
このページでは半径（R）測定器／内径測定器をお探しの方が、迷わずに最適な測定器に辿り着けるよう、ナビゲートいたします。
「半径（R）・内径」の最適な測り方を測定器のご提案とあわせて紹介します。

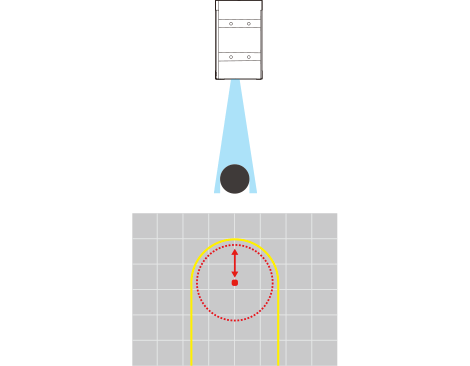

測定例：ドラム缶の巻締R測定
ラインレーザを照射し、得られた形状から半径（R）を測定します。
外部で近似Rを演算させることなく、ダイレクトに半径（R）を測定できます。
2次元三角測距方式
ラインレーザによる多点測定
世界最速 64000撮像／秒
マルチカラー共焦点方式
直線性：±0.09um
超小型レーザ同軸変位計

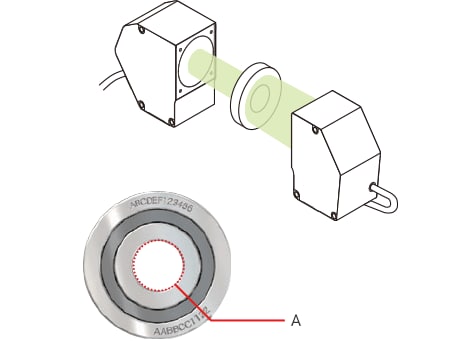

測定例：ベアリングの内径測定
2次元投影方式で得られた画像から、内径を測定します。
ワークの位置がずれても、位置補正機能により正しくRを測定できます。
Wテレセンシルエット方式
インラインでシルエット内のあらゆる測定・検査が可能

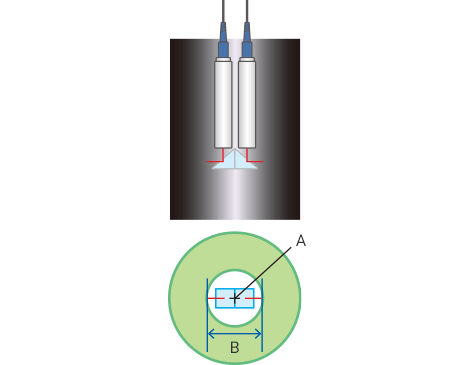

測定例：円筒ブロックの内径測定
このページでは、ドラム缶の巻締Rやベアリングの内径・円筒ブロックの内径などを測る方法と測定器の構造、さらに測定器を選定するときのポイントや注意点について説明しました。
それらをまとめると、以下の通りです。
測定する対象によって、その方法はさまざまです。最適な測定を行うには、それらの特徴を知り、正しく測定器を選定することが大切です。
このページで紹介した内容や、他のページに記載している測定の知識や事例についてまとめた資料「測り方がわかる 変位計/測定器 サポートガイド」は、下記からダウンロードできます。レーザ変位計のラインナップカタログとあわせてご覧ください。
