用途から選ぶ

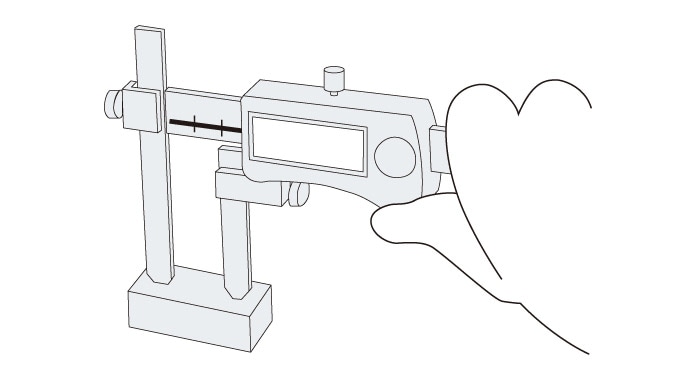

長さの測定
製造現場における長さの測定では、物差しや巻き尺、ブロックゲージの利用が一般的です。数メートルに及ぶ対象物では、長尺スケールを用います。より精密に測るためには、ノギスやダイヤルゲージ、マイクロメータなどを用います。
角度の測定
度の単位では、半円分度器が役立ちます。分の単位では、ベベルプロトラクタや投影機を用います。さらに秒の単位では、サインバーという測定機器があります。また、角度ゲージやオートコリメーターを使うことで、秒単位の測定が可能です。
直角度を確認する道具としては、スコヤ（スクエア）や直角度測定機があります。
穴径の測定
物体の穴径を測定するには、ノギスが活躍します。また、専用の内径測定機があります。
径の大きな輪状の対象物を測定するには、棒状のマイクロメータやシリンダゲージ、小径測定機、栓ゲージが活躍します。より精密に想定する場合、電子マイクロやエアマイクロを利用します。
光学的に精密に測定する必要がある場合、投影機や工場顕微鏡、画像寸法測定機などが役立ちます。
座標の測定
工作物の穴の位置など座標を測定するには、オフセンタノギスや穴ピッチゲージ、ハイトゲージ、ピンゲージを用います。
光学的に精密に測定する必要がある場合、投影機や工場顕微鏡、二次元・三次元測定機、画像寸法測定機などが役立ちます。半導体など超精密な測定では、光波干渉標準測定機を用います。
このページのまとめQ&A
Q. 長さの測定に使われる代表的な測定機は？
A. 物差し、巻き尺、ブロックゲージが基本で、精密測定にはノギスやマイクロメータを使います。
Q. 角度を測定する際の測定機は？
A. 度は分度器、分はベベルプロトラクタや投影機、秒はサインバーやオートコリメーターが用いられます。
Q. 穴径を測るときに使う測定機は？
A. ノギスや内径測定機、シリンダゲージ、電子マイクロ、投影機などが用途に応じて使われます。
Q. 座標の測定には何を使いますか？
A. オフセンタノギス、ハイトゲージ、ピンゲージのほか、投影機や二次元・三次元測定機が有効です。
Q. 精密測定が必要な用途で適した測定機は？
A. 画像寸法測定機や光波干渉標準測定機が微細寸法や高精度座標測定に適しています。
