粗さ計
概要
「表面粗さ計」とも呼ばれ、対象物の表面の平滑度（凸凹の程度）を測定する装置です。主に触針式やレーザー式があります。従来、ダイヤモンド製の触針を用いた機種が一般的でしたが、半導体などの表面を測定する際に傷をつける恐れがあることから、光学タイプのものが普及しています。平面だけでなく、曲面の測定が可能な機種があるほか、最近では表面の測定データをもとに形状を三次元画像で表示できるものもあります。
用途としては、たとえば金属表面の摩耗状況や切削面の状況の確認、塗装時の仕上がり状態を確認するなどが挙げられます。電子部品の薄膜加工が進む中で、ナノメートルオーダーで測定できるものもあります。

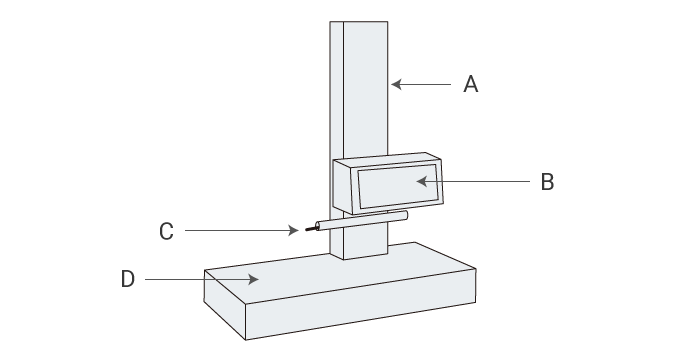

構造と用途
- A
- 上下スタンド
- B
- 駆動部
- C
- スタイラス(検出器)
- D
- テーブル
- 基本はJISに準拠した測定を心がける必要があります。
- 触針式の場合、先端の半径が2µmのものを使うのが一般的です。ただし、精密加工品によっては0.1〜0.5µmクラスの使用を検討します。用いる触針によって測定値にばらつきが出る可能性があるため、事前に確認することが欠かせません。
粗さ計の主な使い方
- 接触式の場合、触針が対象物の表面をなぞり、表面の粗さを測定します。一方、レーザーによる非接触式は対象物にレーザーを照射して、反射した光を検知して粗さを測定します。
- 測定時は測定方向に注意する必要があります。たとえば、金属加工品の場合、凸凹の特徴をより確実にとらえるため、基本的に加工方向と直角に測定を行います。
- 正確な測定のためには、測定速度の決定が大切です。まずは低い速度から試してみて、測定値がぶれない範囲で行います。
取り扱いの注意点
- 正しい測定のためには定期的な校正が必要です。
このページのまとめQ&A
Q. 粗さ計とはどんな装置ですか？
A. 表面の平滑度を測定する装置で、触針式やレーザー式があり、ナノメートル精度の測定も可能です。
Q. 粗さ計の主な用途は何ですか？
A. 金属表面の摩耗確認、切削面や塗装仕上がりの評価などです。
Q. 触針式とレーザー式の違いは？
A. 触針式は針で表面をなぞり、レーザー式は光を反射させて非接触で測定します。
Q. 測定時の注意点は何ですか？
A. 加工方向と直角に測定し、速度を調整して測定値の安定性を確保します。
Q. 粗さ計の取り扱いで重要なことは？
A. 正確な測定のため、定期的な校正と触針の選定を行うことが必要です。
